將多個元件標記為裝配/不裝配
此次發布新增了在原理圖圖紙已編譯標簽上選擇多個元件并使用Active Bar中的
圖標或右鍵單擊選擇菜單中的Part Actions ? Toggle Fitted/Not Fitted命令切換其Fitted / Not Fitted變體狀態的功能。

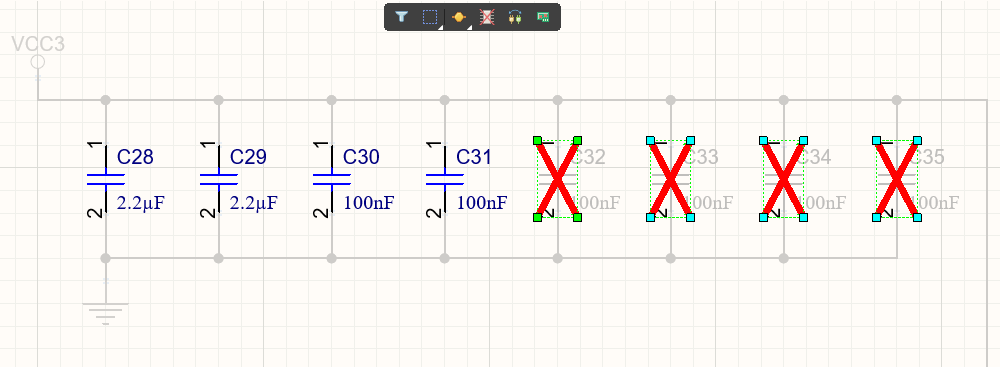

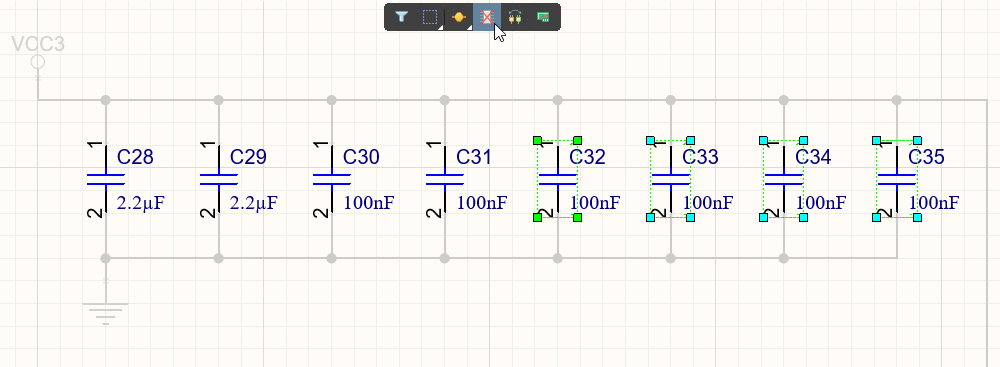

切換多個元件Fitted / Not Fitted狀態的示例。圖1顯示多個處于Fitted狀態的選中元件（C32～C35）。圖2可以看到在選擇Toggle Fitted/Not Fitted命令后，其變體狀態改為Not Fitted。
將復用模塊或原理圖片段作為圖紙符號進行放置
在本次發布中，用戶可以將復用模塊或原理圖片段作為圖紙符號放置在原理圖圖紙上，并將該復用模塊或原理圖片段的內容放置在自動創建的子原理圖圖紙上。為此，請從Place按鈕下拉菜單或塊/片段平鋪圖右鍵菜單中選擇Place as Sheet Symbol命令。

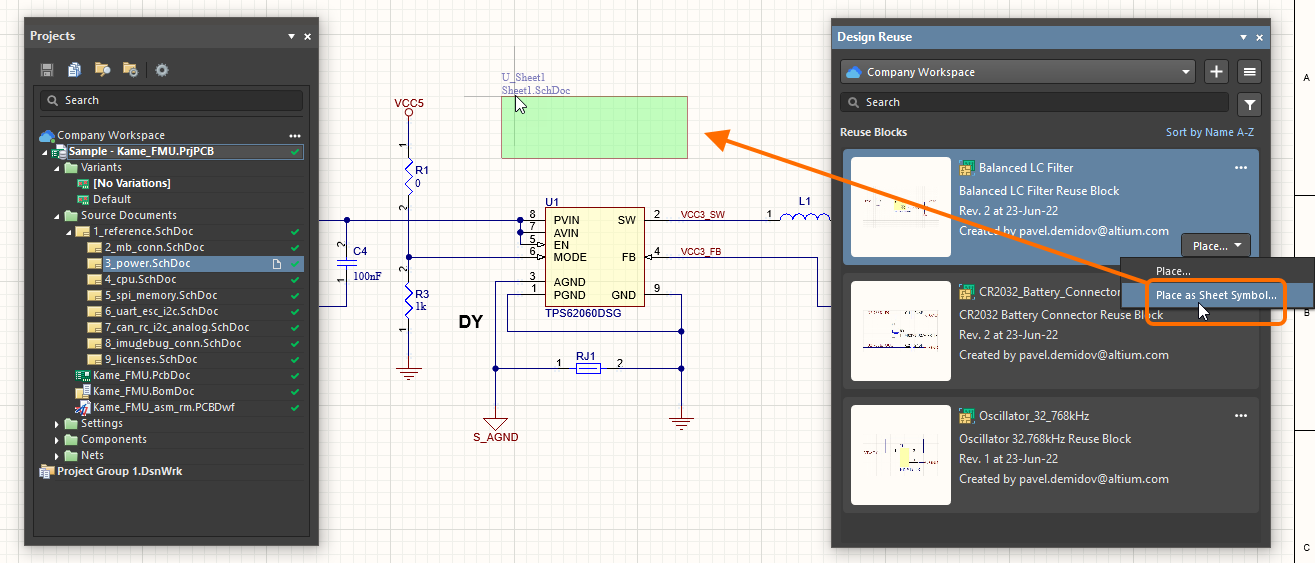

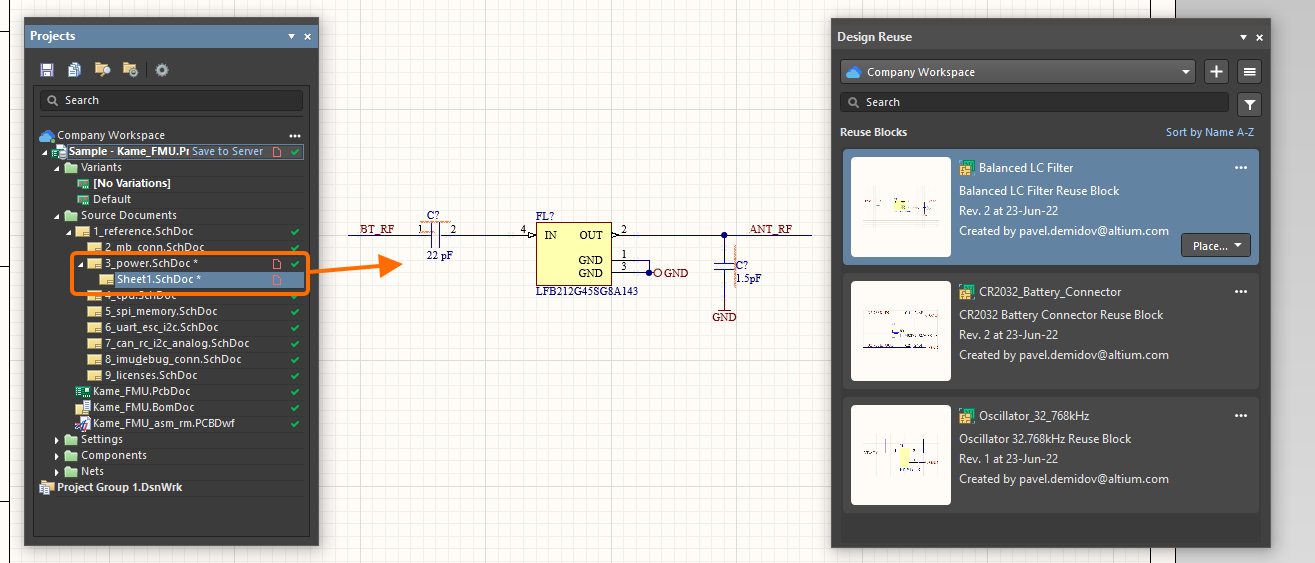

將復用模塊作為圖紙符號進行放置的示例。圖1中顯示從Design Reuse面板訪問Place as Sheet Symbol命令。圖2可以看到放置在自動創建的子原理圖圖紙上的復用模塊的內容。
Place命令像以前一樣，可將復用模塊或原理圖片段放置在活動原理圖圖紙上。
PCB設計改進
自定義焊盤形狀
通過這項新功能，您將可以在PCB設計和PCB封裝中創建自定義形狀焊盤。

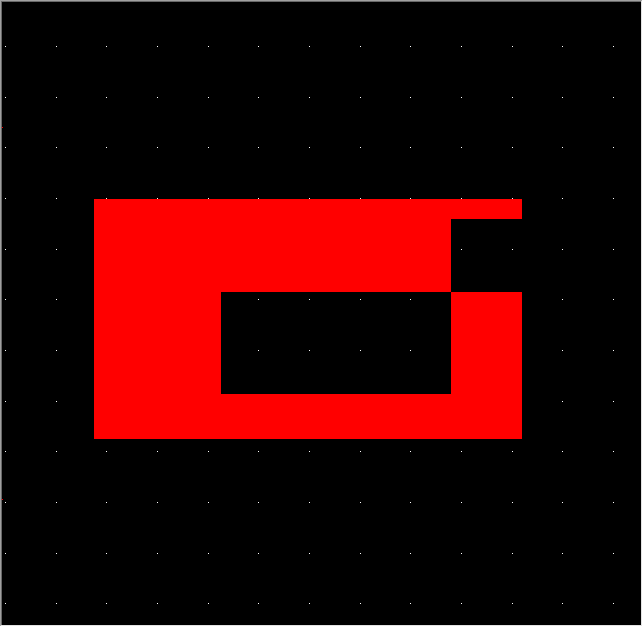

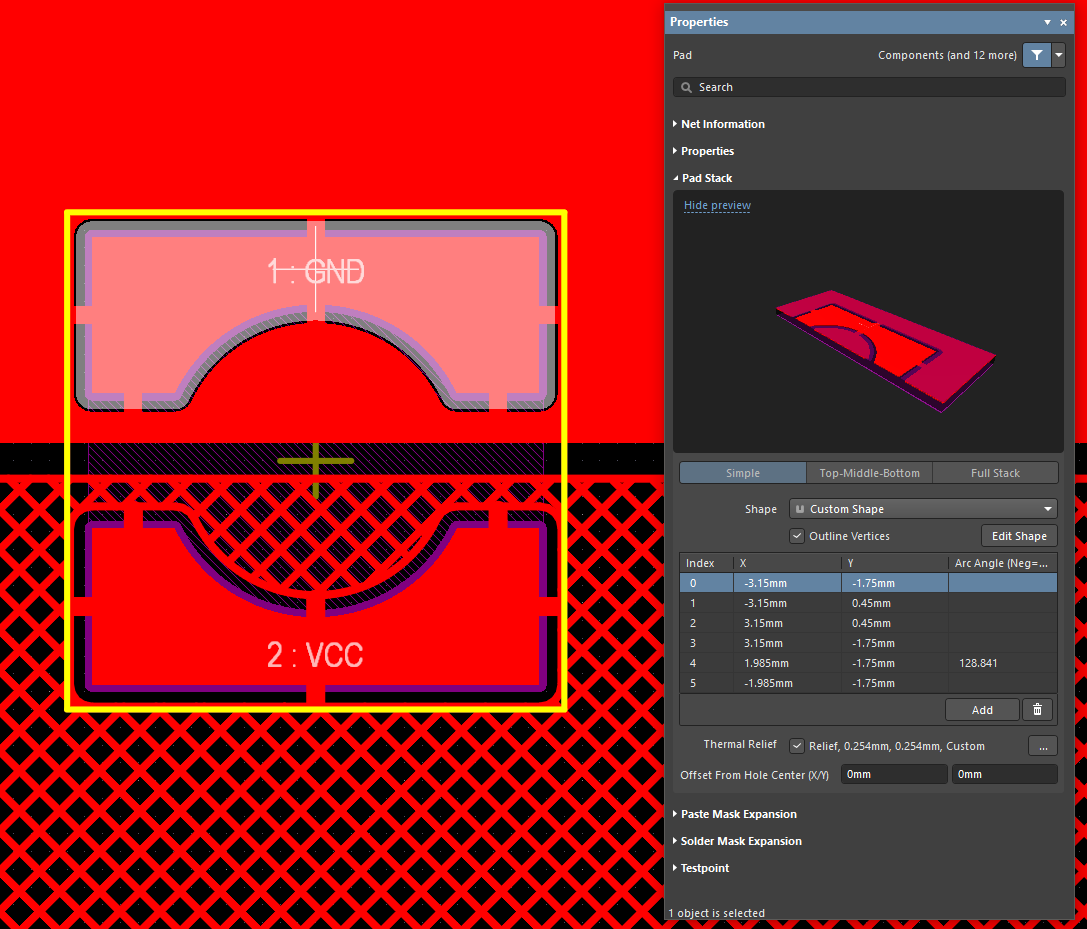

放置在PCB設計中并且具有自定義形狀焊盤的元件示例。
- 用戶可以通過轉換放置的區域或閉合輪廓，或者直接通過從Properties面板的Pad模式的Shape下拉菜單中選擇新的Custom Shape入口，創建自定義焊盤形狀。
- 用戶可以使用Properties面板中的Outline Vertices表、Properties面板中的Edit Shape按鈕，或使用焊盤右鍵菜單中的Pad Actions ? Modify Custom Pad shape命令，編輯放置的自定義形狀焊盤。
- 軟件支持實心和陰影多邊形鋪銅與自定義形狀焊盤的熱風連接。您可以選擇使用焊盤區域每一側的導體或使用一定數量的導體，以便它們以指定角度與焊盤原點相交。
- 用戶可以借助查詢語言IsCustomPadShape和IsCustomPadShapeOnLayer關鍵詞，更好地選擇自定義形狀焊盤、限定設計規則的適用范圍等。您還可以將PadShape_AllLayers、PadShape_TopLayer、PadShape_BottomLayer和PadShape_MidLayer<n>關鍵詞與“Custom Shape”字符串一起使用，以獲取特定層上的自定義形狀焊盤。
- PCB Pad Via Templates面板支持自定義焊盤形狀模板。自定義焊盤形狀的模板名稱以字母“u”開頭。
- 在生成制造輸出（Gerber、ODB++）時，自定義焊盤形狀現在將作為帶圓弧的閉合輪廓輸出。
- 在以ASCII格式保存/加載PCB時，軟件支持自定義焊盤形狀。
- Mentor Expedition? Importer支持自定義焊盤形狀。在Altium Designer中導入時，此類焊盤將作為自定義形狀類型焊盤導入。
此項功能目前處于公測階段。如有需要，可以在Advanced Settings對話框中啟用PCB.Pad.CustomShape選項來使用此項功能。
為線路、圓弧和過孔添加最大電流和電阻值
Properties面板的Net Information區域現在提供用于選定Track、Arc或Via對象的Max Current和Resistance計算值。

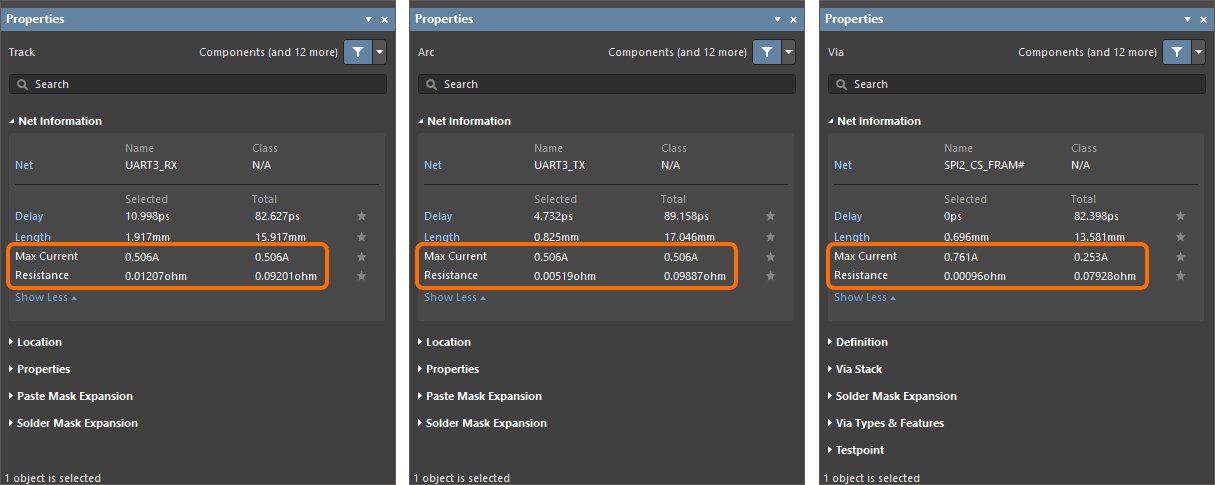

Properties面板的Track、Arc和Via模式現在提供Max Current和Resistance值。
添加差分對和xSignal信息
對于PCB上的銅對象，如果所選對象是差分對或xSignal的一部分，則有關Differential Pair、Differential Pair Class、xSignal和xSignal Class的信息將顯示在Properties面板中。

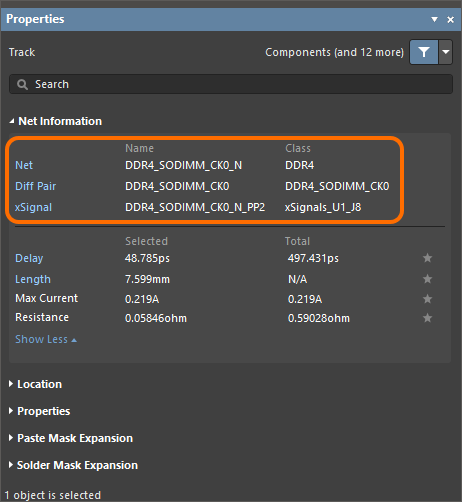

Properties面板將顯示有關所選對象所屬差分對和xSignal的綜合信息。
單擊Net Information域中的鏈接，以在PCB面板中打開網絡/差分對/ xSignal。
改進單行和多行文本對象的操作方式
您現在可以使用Properties面板中的String和Frame按鈕，在選定Text對象的單行和多行編輯模式之間切換。使用單行String模式時，請使用Text字段輸入值或使用下拉菜單選擇特殊字符串。在多行Frame模式下，文本對象屬性將按原來的方式工作。

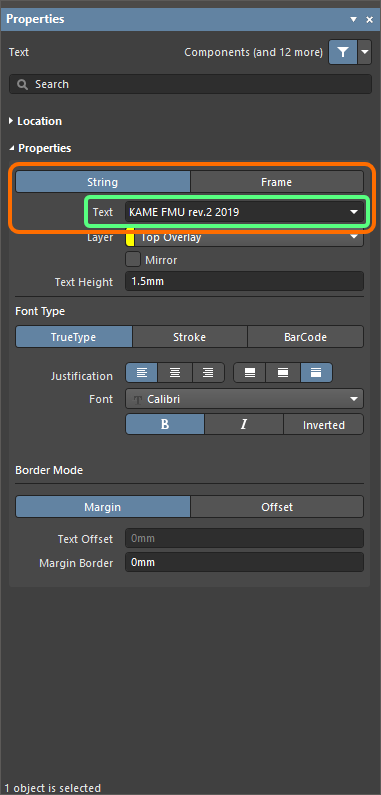

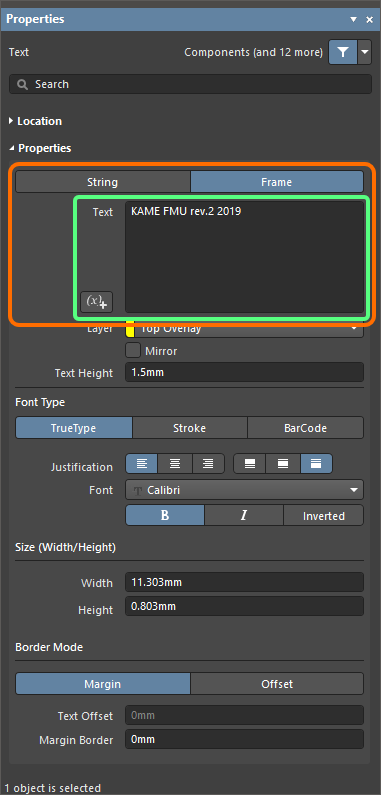

Properties面板的Text模式將提供String和Frame編輯模式。
自相交區域的渲染
此項功能允許用戶在PCB編輯器中，以與導出至制造輸出（Gerber/ODB++）相同的方式，渲染自相交區域。

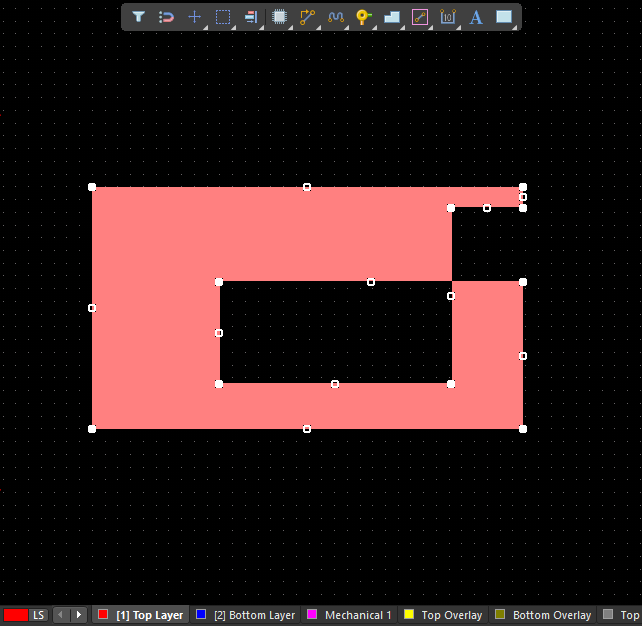

PCB編輯器設計區中選定的自相交區域示例。
此項功能目前處于公測階段。如有需要，可以在Advanced Settings對話框中啟用PCB.Rendering.SelfIntersectedRegions選項來使用此項功能。
粘貼對象時的網絡優選設置
通過引入不同對象類型的優先級，對PCB設計中粘貼對象的網絡分配行為做出了改進。
當在銅質電路層上粘貼對象，并且該對象在粘貼時與一組不同類型對象重疊時，軟件將把最高優先級對象的網絡分配給被粘貼的對象。優先級如下（1表示優先級最高）：
1. 焊盤（Pad）
2. 填充（Fill）
3. 區域（Region）
4. 線路（Track）
5. 圓?。ˋrc）
6. 過孔（Via）
7. 多邊形鋪銅（Polygon Pour）
軟件將最高優先級對象網絡分配給被粘貼的對象。圖中顯示了粘貼在具有不同網絡的一組不同類型對象上的一個對象（線路）。由于焊盤是該組對象中優先級最高的對象，因此軟件將把其網絡（Pad_Net）分配給被粘貼的對象。圖2為結果。
當在銅質電路層上粘貼對象，并且該對象在粘貼時與一組相同類型對象重疊時，單擊粘貼對象時，軟件將把處于光標下方的對象的網絡分配給被粘貼的對象。

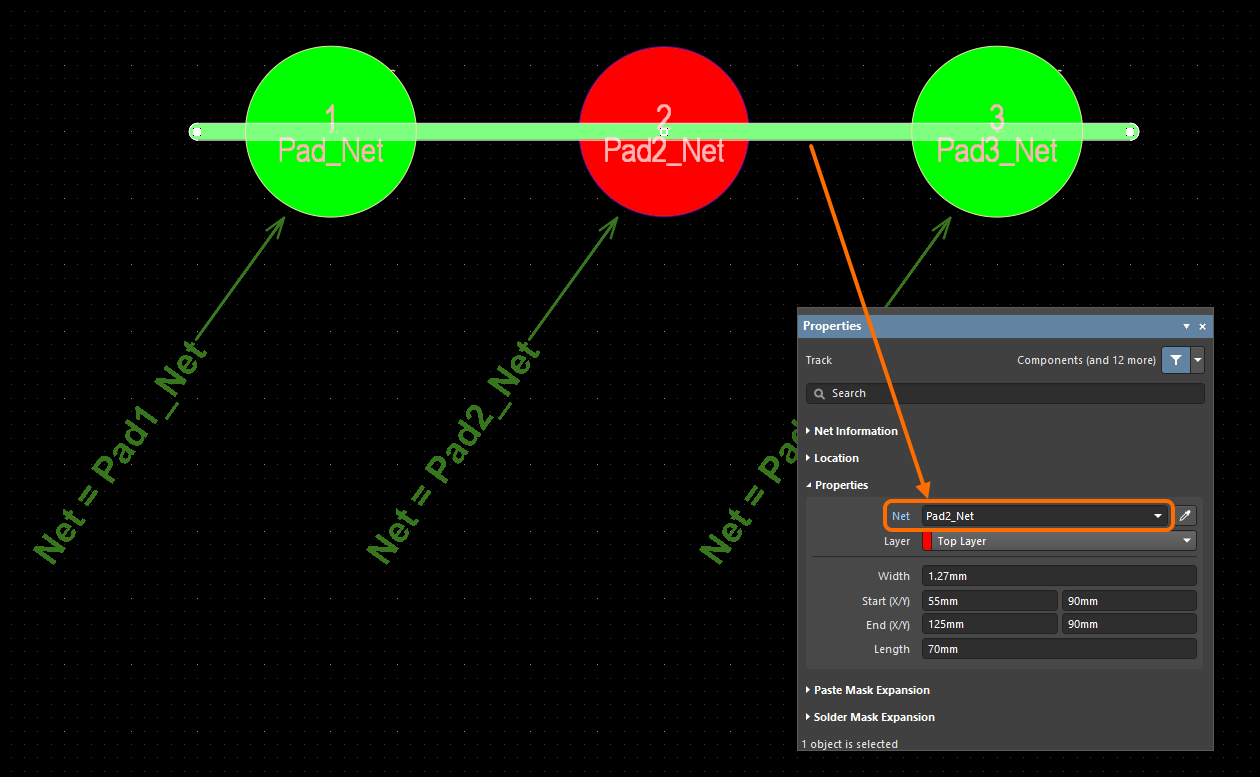

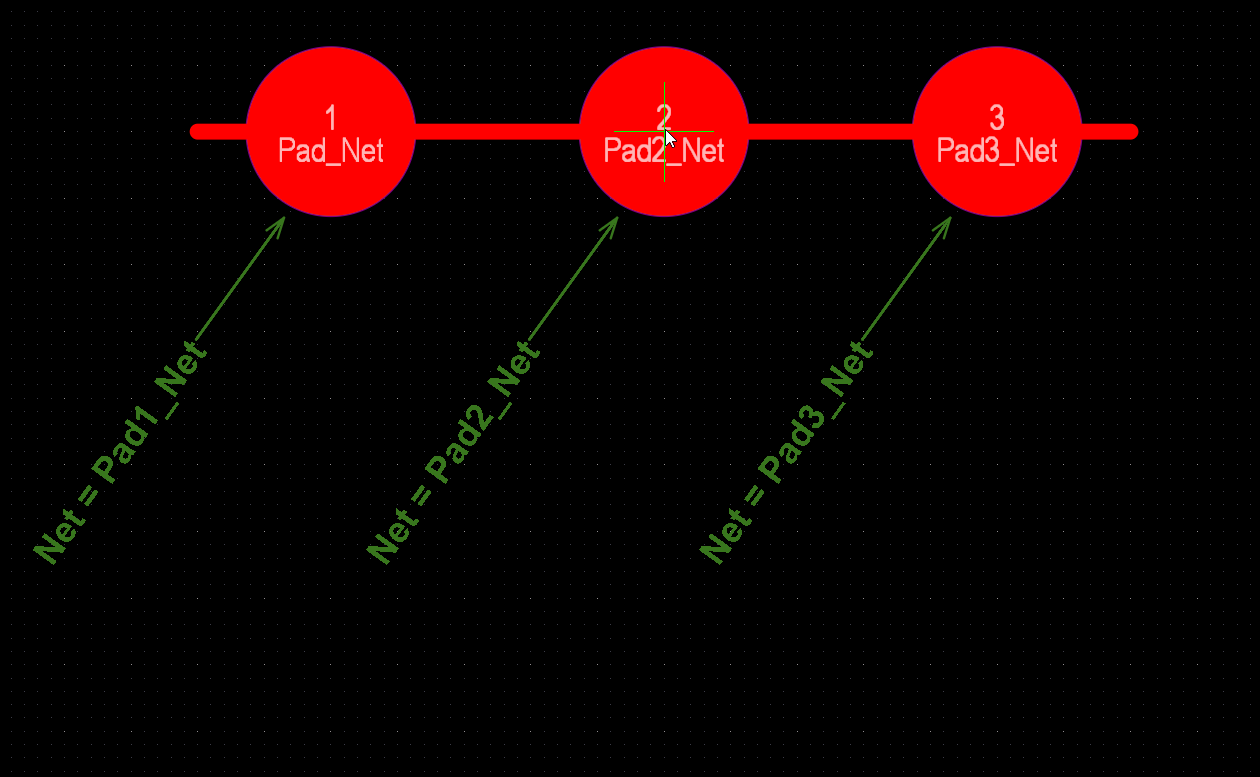

軟件將光標下方對象的網絡分配給被粘貼的對象。圖中顯示了粘貼在一組相同類型對象（焊盤）上的一個對象（線路）。由于焊盤2是單擊粘貼對象時處于光標下方的對象，因此軟件將把該焊盤的網絡（Pad2_Net）分配給被粘貼的對象。圖2為結果。
當在銅質電路層上粘貼一組物理連接對象，并且該組中的不同類型對象與具有不同網絡的現有對象重疊時，軟件將把該組中最高優先級對象的網絡分配給所有被粘貼的對象。在這種情況下，適用上述優先級。

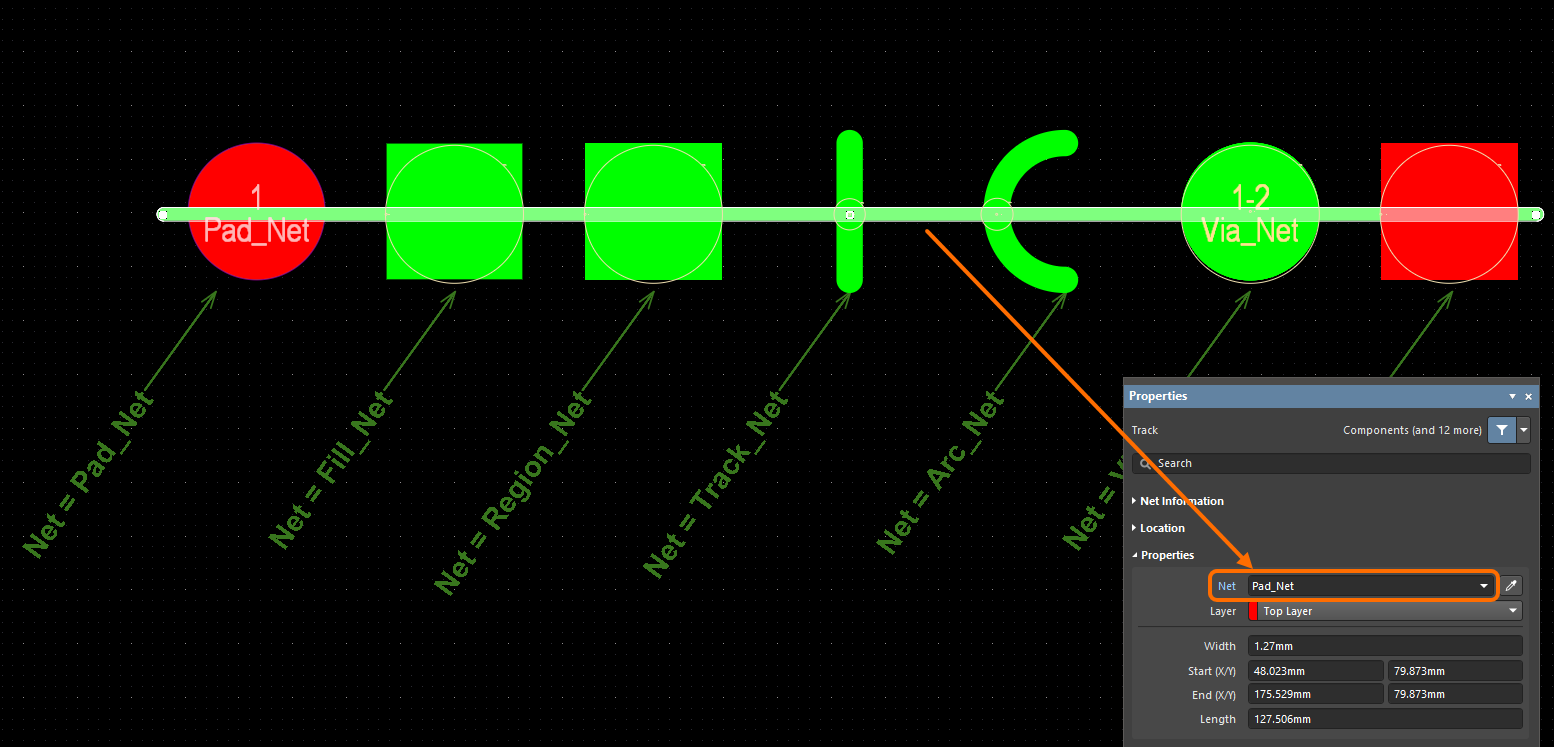

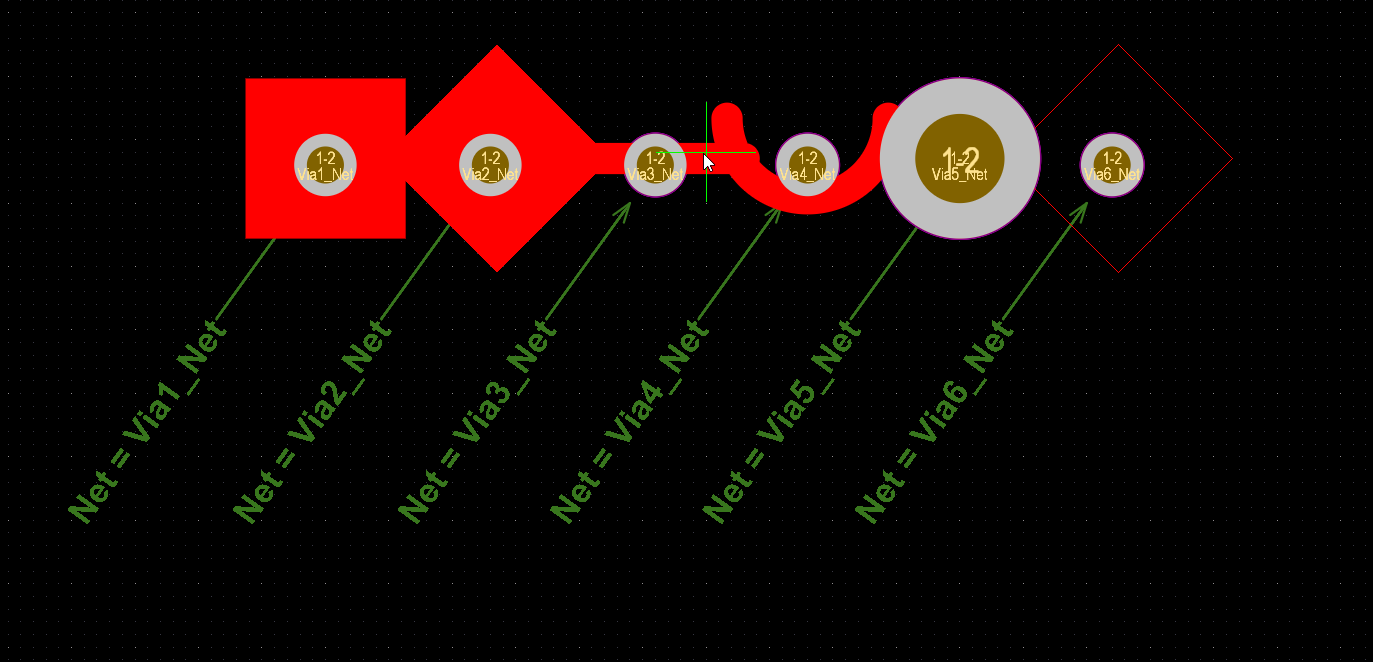

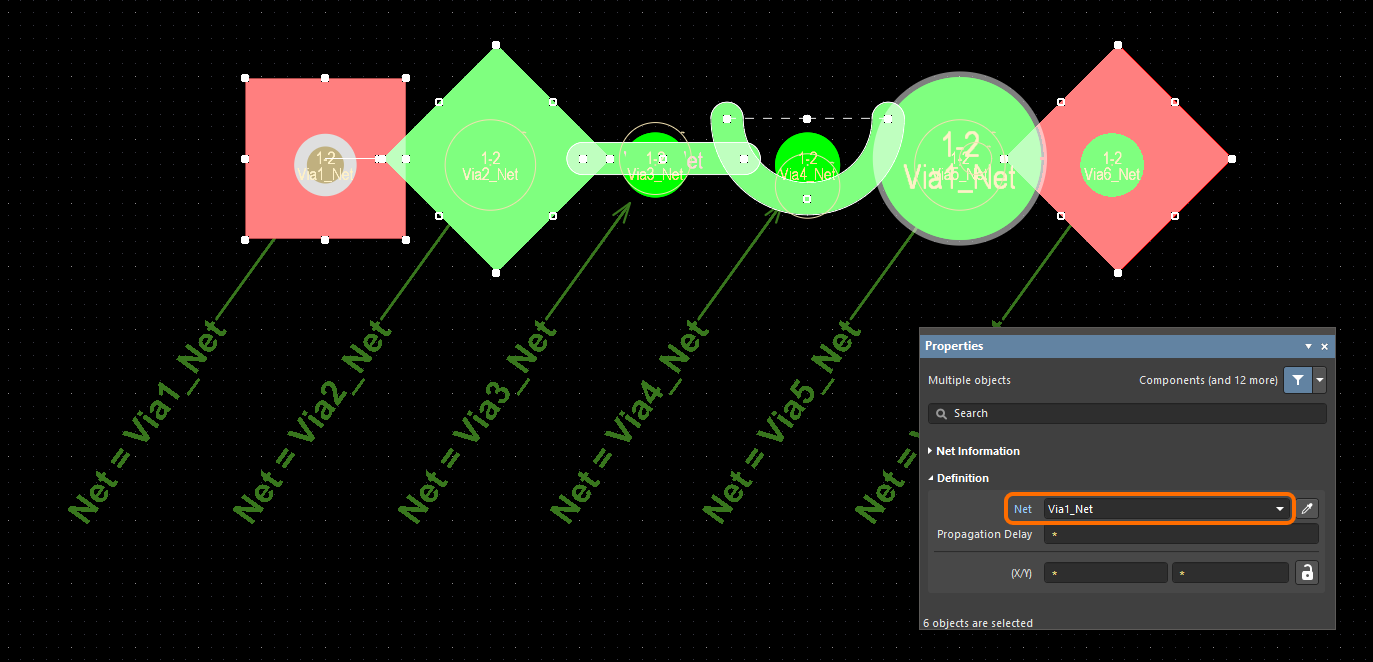

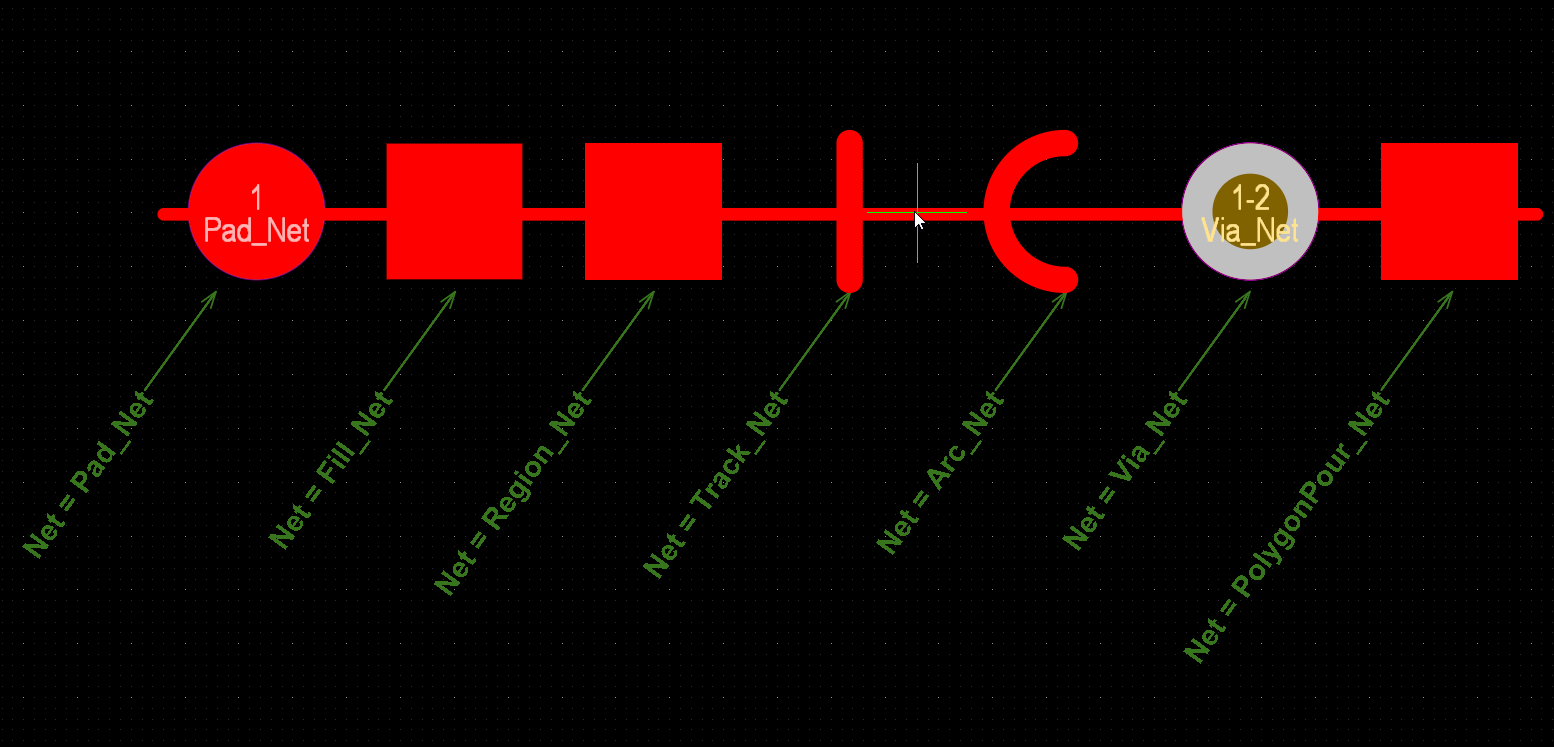

軟件將給最高優先級對象的網絡分配給一組物理連接對象。圖中顯示了粘貼在具有不同網絡的對象（過孔）上的一組連接對象（從左到右：Fill、Region、Track、Arc、Via和Polygon Pour）。由于填充是被粘貼對象中優先級最高的對象，因此軟件將把分配給填充的網絡（Via1_Net）分配給該組對象中的每一個對象。圖2為結果。
此項功能目前處于公測階段。如有需要，可以在Advanced Settings對話框中啟用PCB.CopyPaste.NetsPriority選項來使用此項功能。
新版開放式級聯技術
此次發布引入了新的Open CASCADE Technology 7.5版本。使用更新后的版本可以提高STEP三維模型文件（尤其是大文件）的加載和導出性能。
此項功能目前處于公測階段。如有需要，可以在Advanced Settings對話框中啟用PCB.OpenCascadeLatestVersion選項來使用此項功能。
檢測網絡中的死銅基元

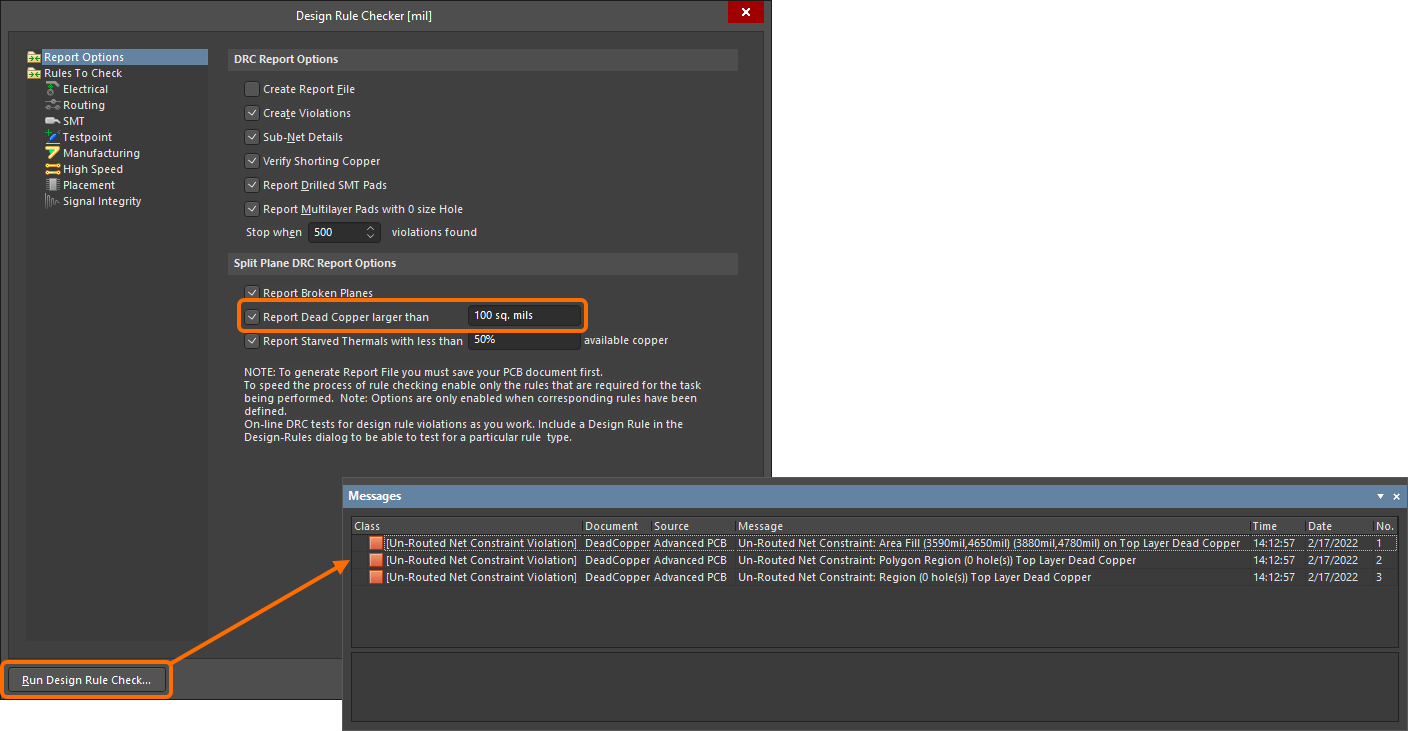

軟件將檢查已分配網絡，但未通過連接線連接到同一網絡的任何Pad對象且未與同一網絡的其他對象連接的銅質電路層對象。如需運行檢查，請單擊Tools ? Design Rule Check。請確保在Design Rule Checker對話框的Report Options頁面上啟用Report Dead Copper larger than選項。（該選項的值字段適用于平面。所有其他對象，無論大小，均將接受檢查。）該選項默認啟用。在Messages面板和Design Rule Verification Report中，錯誤被標記為Unrouted Net Constraint。
此項功能目前處于公測階段。如有需要，可以在Advanced Settings對話框中啟用PCB.Rules.DeadCopperInNet選項來使用此項功能。
防止自相交
在放置或編輯多邊形對象（例如，Polygon Pour或Regions）時，如果對象輪廓發生自相交，則屏幕上將彈出一則警告，提醒您注意這一問題。您可以在警告框內單擊Proceed，繼續使用當前形狀，或者單擊Revert，返回至最后一個不相交頂點。
此項功能目前處于公測階段。如有需要，可以在Advanced Settings對話框中啟用PCB.PreventSelfIntersections選項來使用此項功能。
數據管理改進
新增BOM比較功能
通過實現對BOM文檔的支持，擴展了將Altium 365 Workspace項目的本地保存文檔與該項目的提交或發布版本進行比較的功能。從Save to Server對話框、Projects面板或Project History視圖中選擇一個命令，以選擇將與本地保存文檔進行比較的所需數據集。

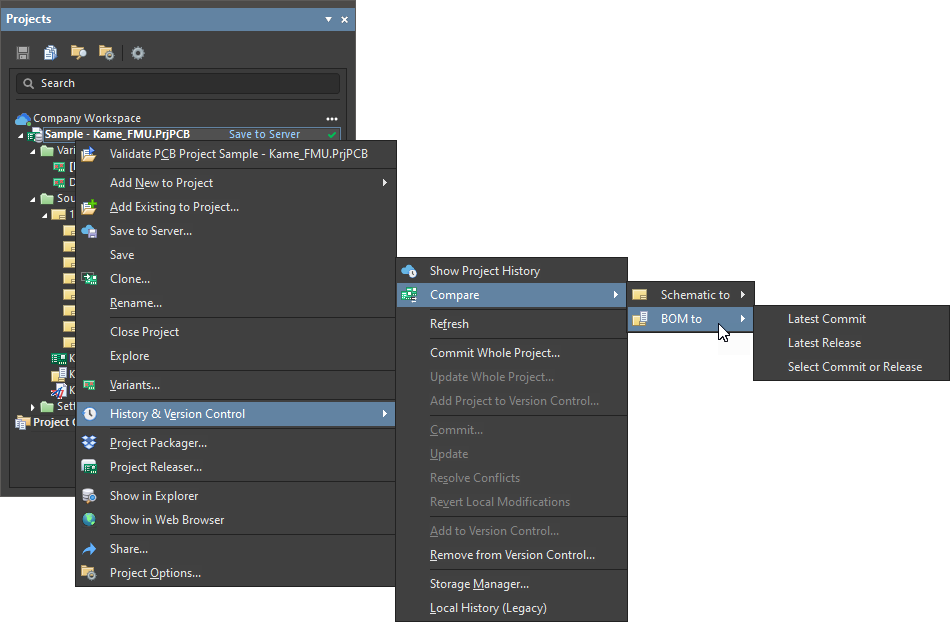

用戶可以從Projects面板訪問BOM比較命令。
如需了解有關本地文檔比較功能的更多信息，請參閱“Working with Documents頁面中的Compare Local Documents with Commit or Release Data部分”。
在默認模板中添加輸出作業模板

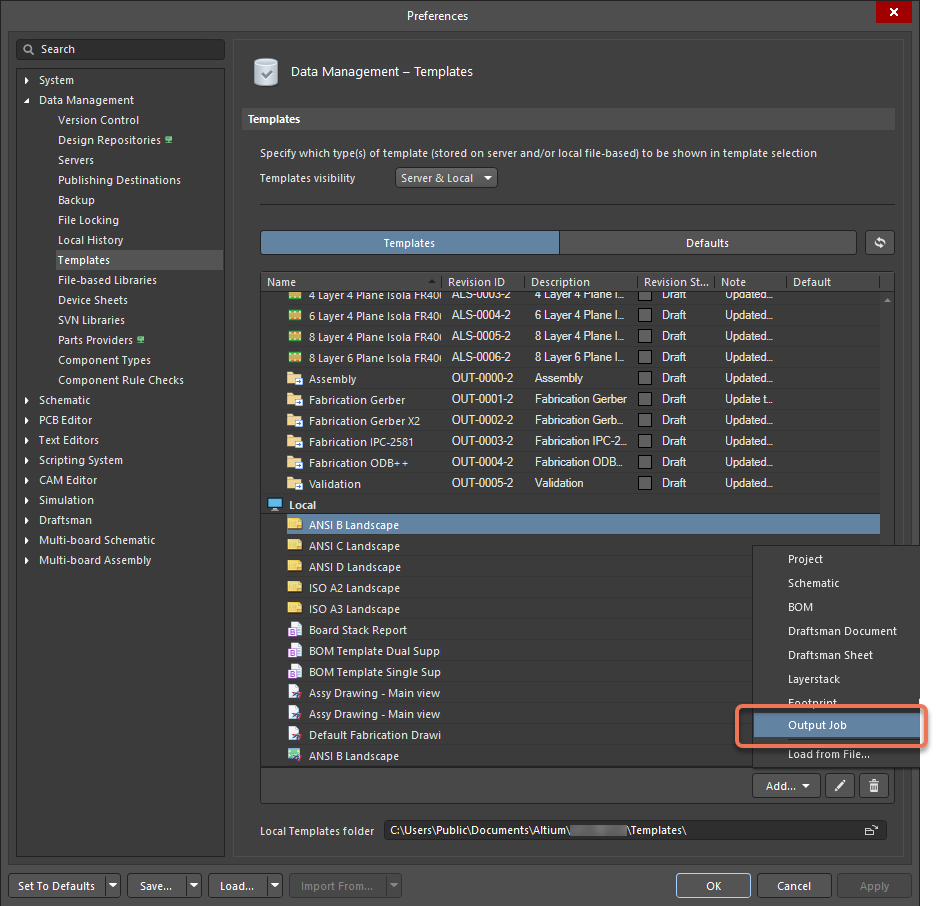

在Preferences對話框的Data Management - Templates頁面增加了Output Job選項。使用該選項，用戶可以將輸出作業模板添加到連接的Workspace。用戶可以從Add下拉菜單訪問該選項，具體如下所示。
電路仿真改進
增加了對數字節點的支持

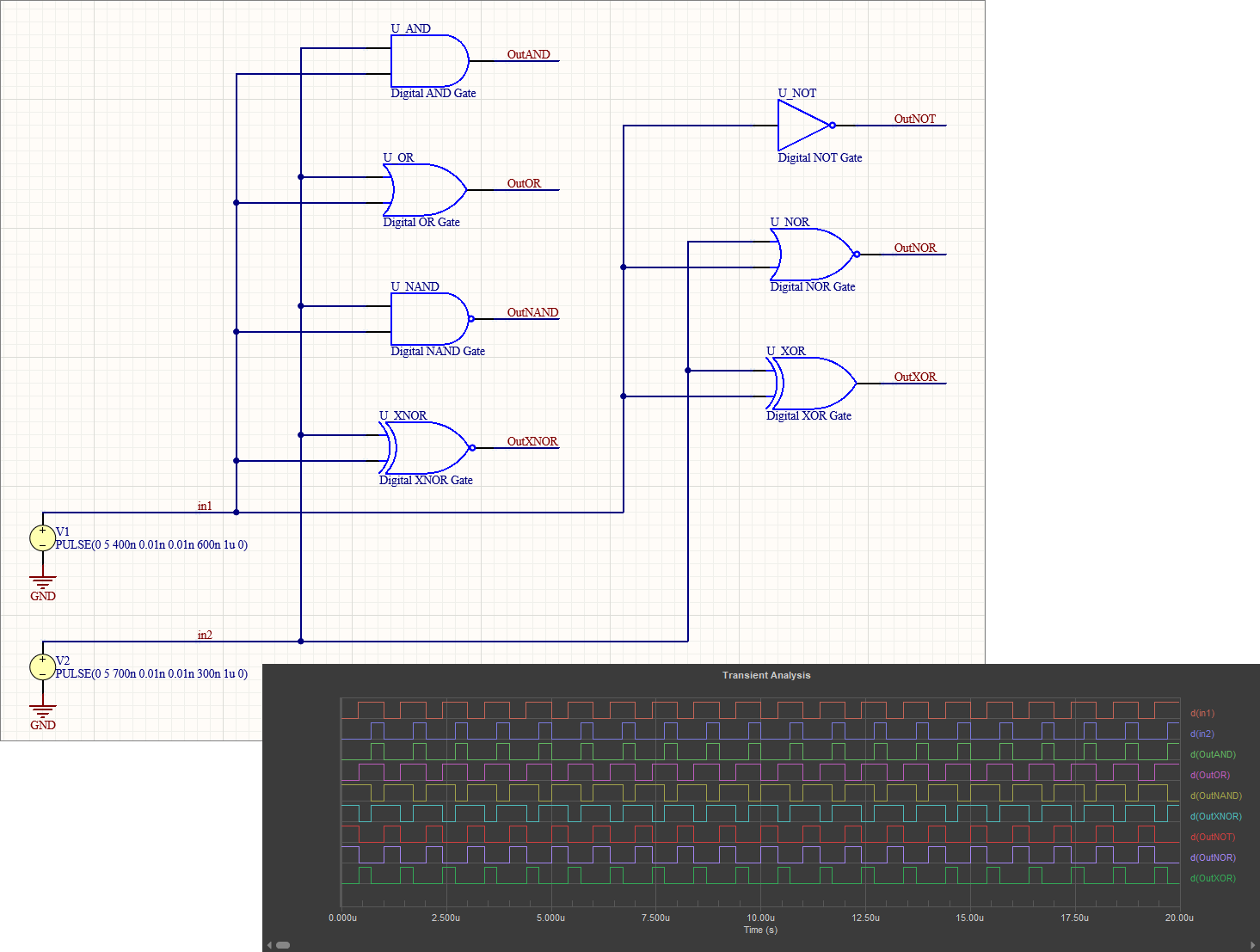

在本次發布中，實現了對數字節點的支持。數字節點是僅連接到具有數字模型的元件管腳的電路節點。本次發布還新增了一種Digital波形，以表示數字輸出波的邏輯電平（0、1、未定義）。
- Simulation Generic Components庫的元件均已實現數字化，因此用戶將可以在模擬和數字計算中使用這些元件。

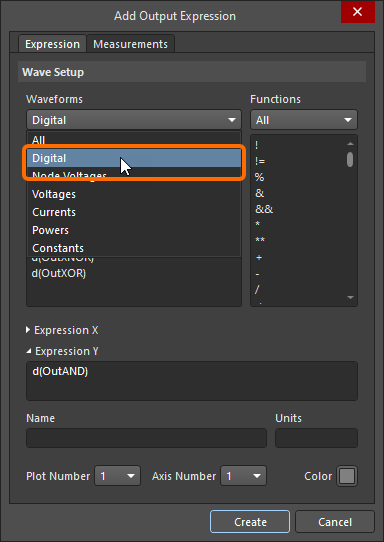

- 如需將數字波形添加到輸出圖中，請從Add Output Expression對話框的Waveforms下拉列表中選擇Digital。數字波形的前綴為d。
請注意，可以將同時與模擬和數字元件相連的節點繪制為數字信號或電壓。

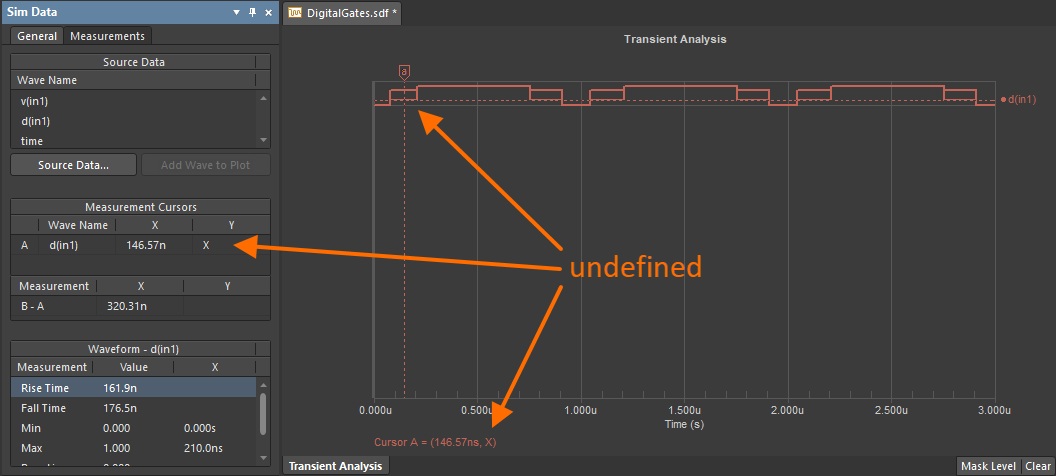

- 數字信號的未定義狀態用圖中的二重線和X數值表示。
- 此外，本地發布還實現了對PSpice數字激勵信號發生器的支持。
此項功能目前處于公測階段。如有需要，可以在Advanced Settings對話框中啟用Simulation.DigitalNodes選項來使用此項功能。
使用仿真模型對話框定義新的仿真模型
在本次發布中，Sim Model對話框被用于為在其Single Component Editing模式下的Component Editor中創建或編輯的Workspace庫元件定義新的仿真模型或編輯引用的仿真模型。此項功能使您可以快速定義對來自不同來源的仿真模型的引用。

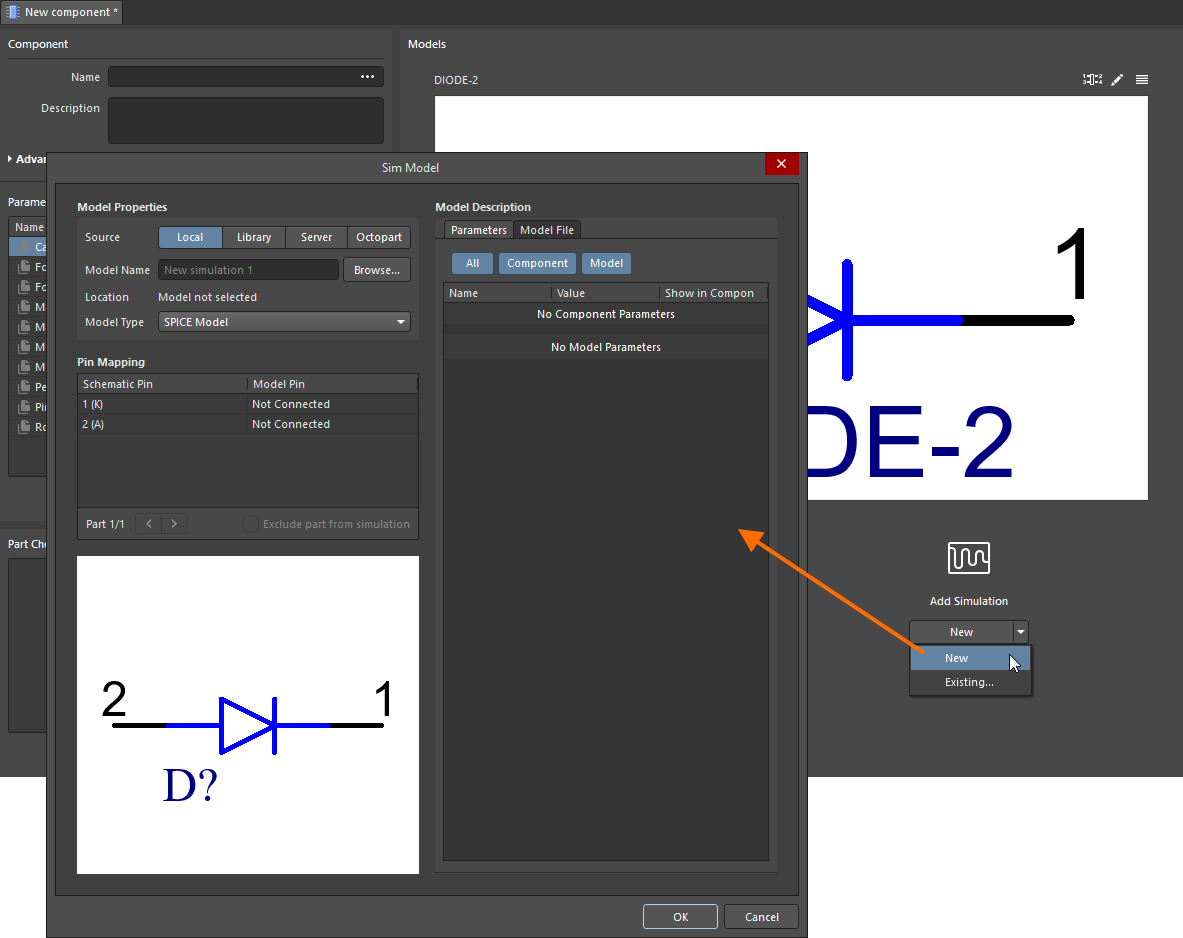

使用Sim Model對話框為Workspace庫元件定義一個新的仿真模型。
此項功能目前處于公測階段。如有需要，可以在Advanced Settings對話框中啟用Simulation.NewSimModelDialogForServerComponent選項來使用此項功能。
改進用于管理輸出表達式的用戶界面
在Simulation Dashboard面板中實現了多項功能和控件，以便更好地管理面板的輸出表達式：

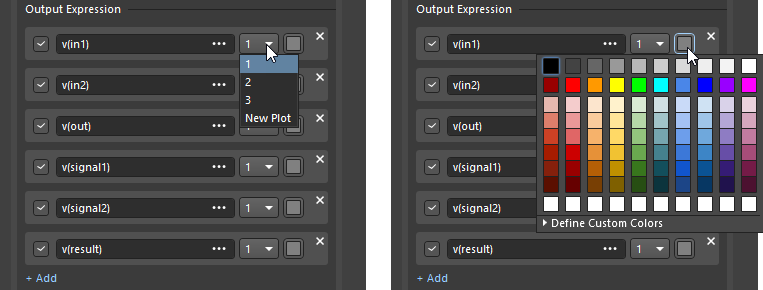

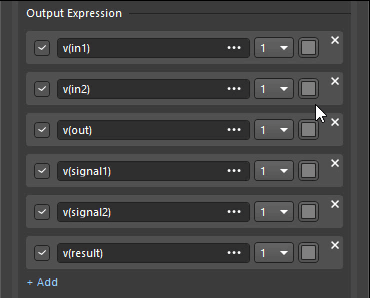

- 添加了一個繪圖編號下拉列表和一個顏色圖標，使用該下拉列表和圖標，用戶可以在不打開Add Output Expression對話框的情況下定義現有繪圖的編號（或創建新的繪圖）和波的顏色。
- 當面板中的輸出表達式字段當前處于活動狀態時（文本光標位于字段內），單擊Output Expression區域底部的+ Add控件可以在活動表達式下方添加一個新的輸出表達式。新添加的表達式將沿用活動表達式的Plot Number和Axis Number值。
- 現在，用戶可以使用拖放技術改變輸出表達式行的順序。在輸出表達式行的空閑位置單擊并按住鼠標左鍵，以在列表中向上或向下移動該行。
全新的全局參數設置
Advanced Analysis Settings對話框的Global Parameters標簽現在顯示全局參數計算值及其公式。如果使用公式定義全局參數，則其值將顯示在Value列中，并且公式將顯示在該值旁邊的括號中。

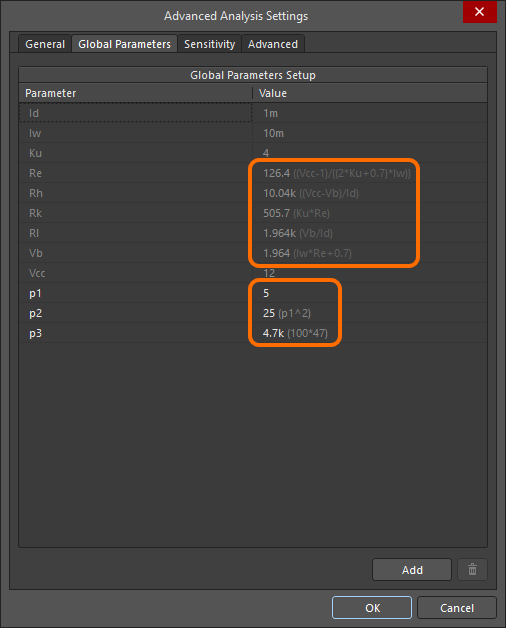

Advanced Analysis Settings對話框的Global Parameters標簽現在顯示全局參數計算值及其公式。
消息面板中的自動分配消息顯示
與自動分配仿真模型相關的消息現在顯示在Messages面板中。單擊自動分配模型的Edit Model控件以打開Sim Model對話框并顯示與該模型相關的消息。

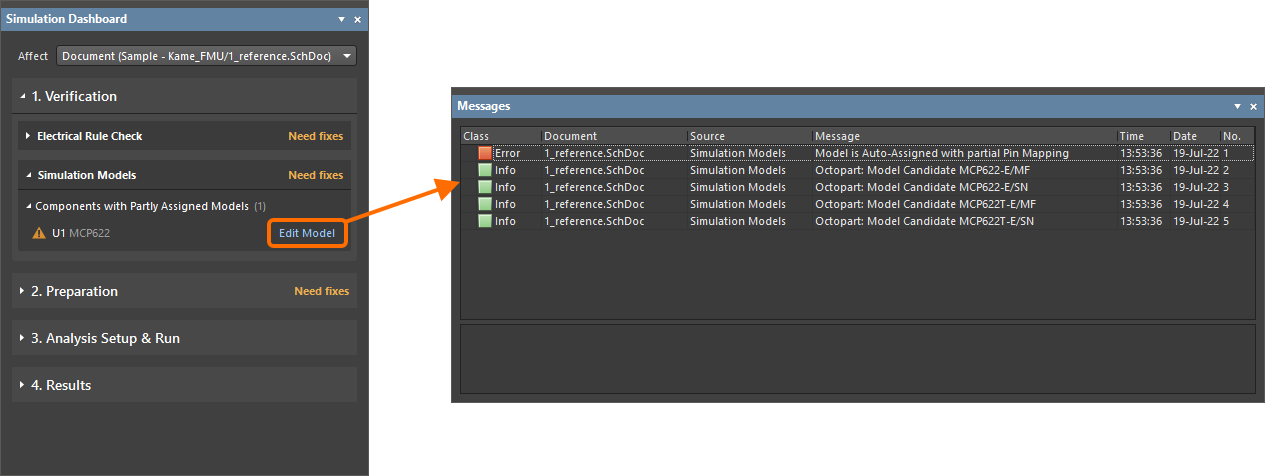

與自動分配仿真模型相關的消息示例。
Altium Designer 22.8中完全公開的功能
以下功能已退出公測，并在此次發布中對外開放：
- 為沒有模型的元件自動分配仿真模型——從22.7版開始提供
- PCB健康檢查監控器——從22.5版開始提供
- 全新設計復用功能——從22.4版開始提供
- 相對于選定目標xSignal的長度調整——從22.3版開始提供
