在EPLAN Harness?proD Library中每個元件都可以編輯用戶自定義屬性，在針對特殊屬性填寫時，使用【用戶自定義屬性】非常方便，并在工作區、釘板圖和報表中調用顯示【用戶自定義的屬性】。

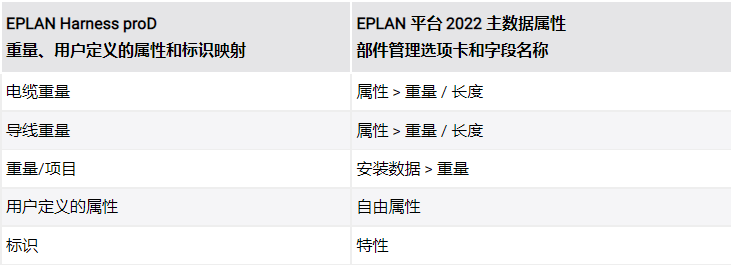

EPLAN Harness?proD Library 與 EPLAN Platform?共用 SQL 協同部件庫，Library的【用戶自定義屬性】與EPLAN Platform的部件的【自由屬性】實時雙向同步，從EPLAN Harness proD的幫助中可以看到相關屬性映射關系。
02

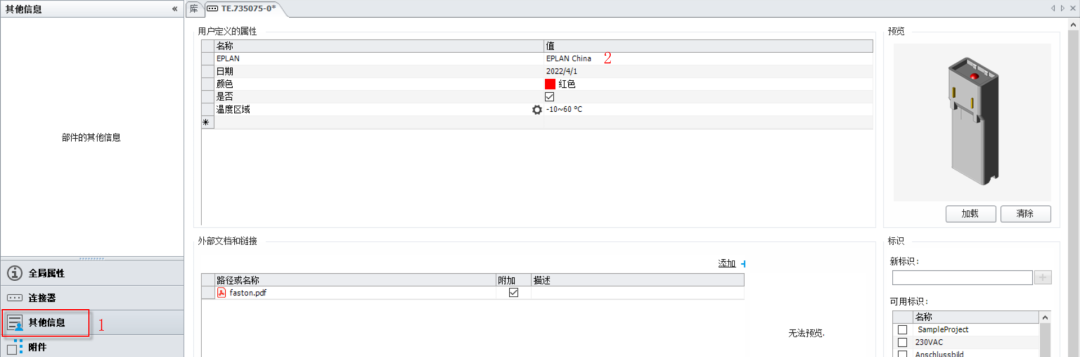

在Library中編輯元件【TE.735075-0】的【用戶自定義屬性】為例，在元件【TE.735075-0】的【其他屬性】-【用戶自定義的屬性】，創建變量名稱【EPLAN】，并輸入對應的值【EPLAN China】，保存。用戶自定義的屬性可以編輯為多個類型，多個值和單位輸入，例如日期、顏色、布爾值、范圍值等，如下圖所示。
03

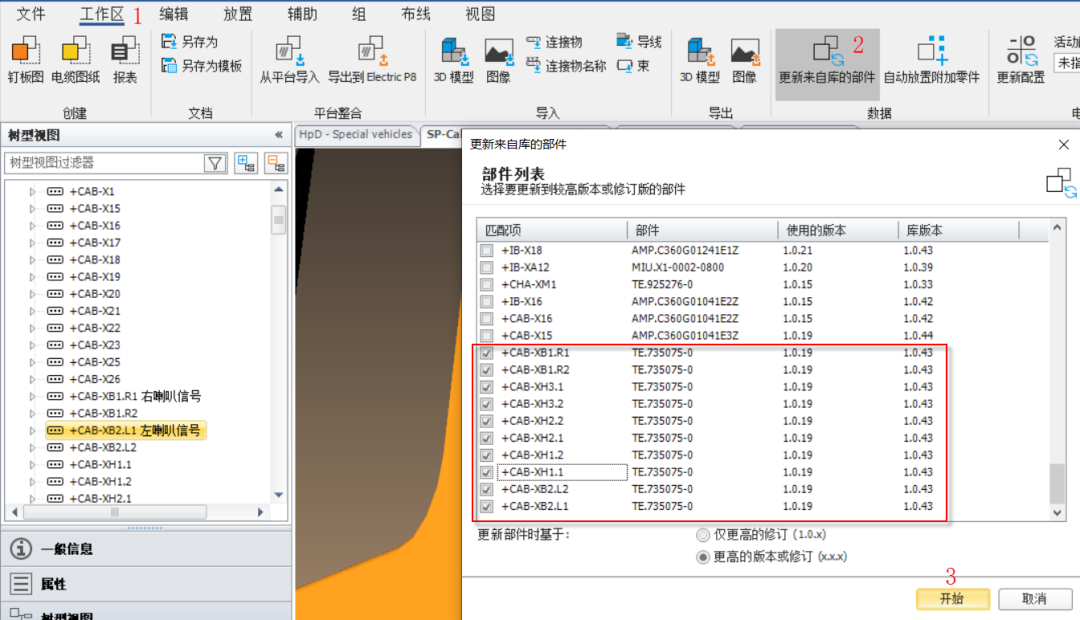

在EPLAN Harness?proD Studio的工作區中的菜單欄【工作區】-【更新來自庫的更新】，在彈出的【更新來自庫的部件】對話框中，勾選要更新的部件，點擊【開始】，Harness自動替換更新部件。
04

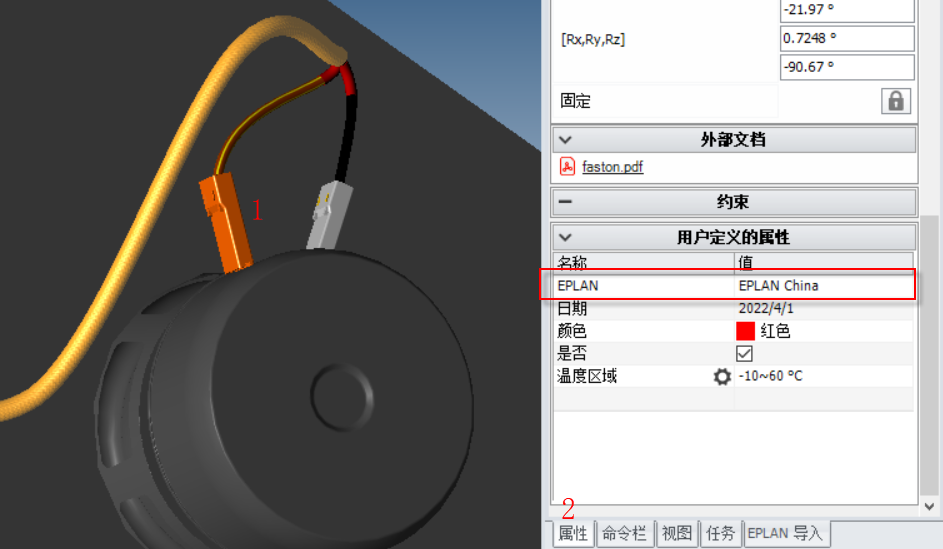

更新完成后，任意一個【TE.735075-0】的屬性中可以看到新增的用戶自定義屬性，保存工作區，注意，不保存工作區，無法將新增的用戶自定義的屬性同步到釘板圖或報表中。
05

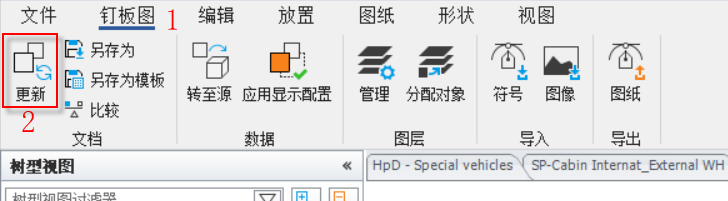

打開更新元件對應的釘板圖，菜單欄【釘板圖】-【更新】，更新釘板圖，如下圖。
06

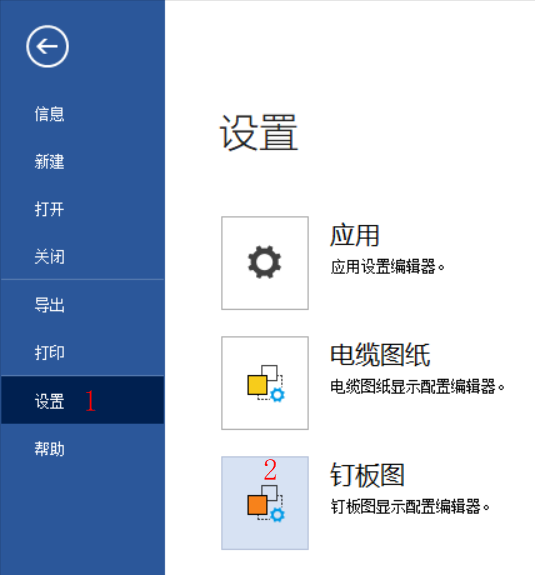

在釘板圖的菜單欄【文件】-【設置】-【釘板圖】，打開【釘板圖顯示配置編輯器】，如下圖操作步驟。
07

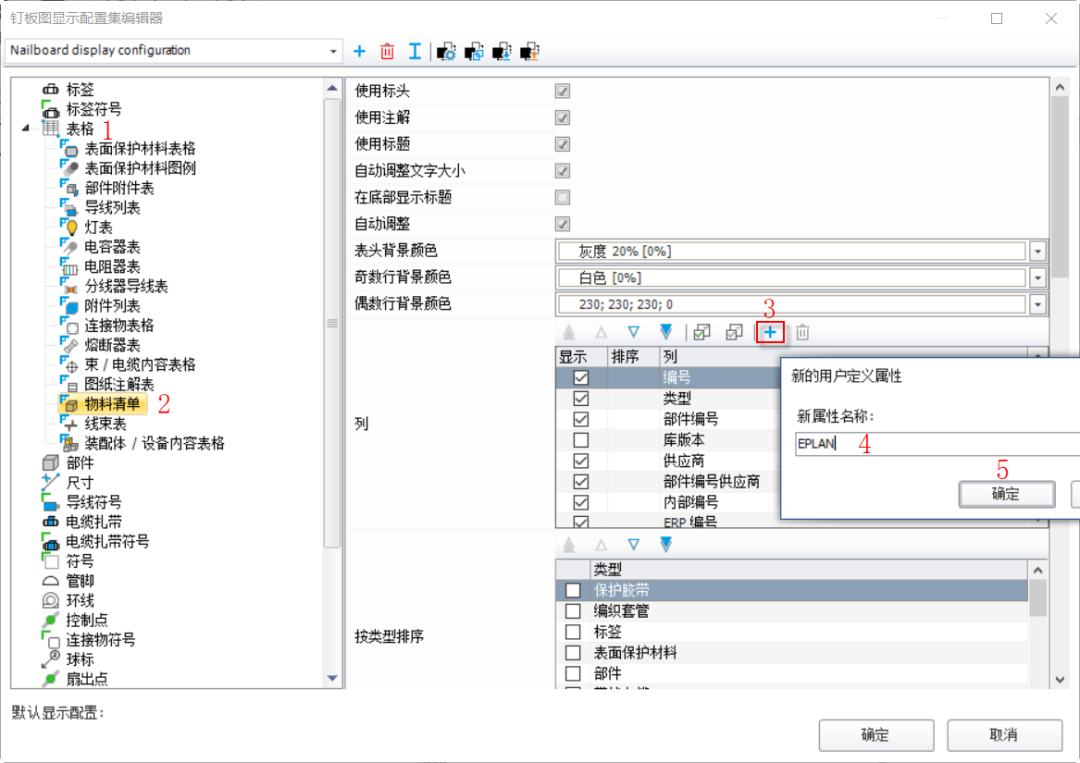

在【釘板圖點數配置編輯器】中，依次打開【表格】-【物料清單】，點擊加號，添加【用戶自定義的屬性】，填寫新屬性的名稱【EPLAN】，然后確定，保存配置，如下圖。
08

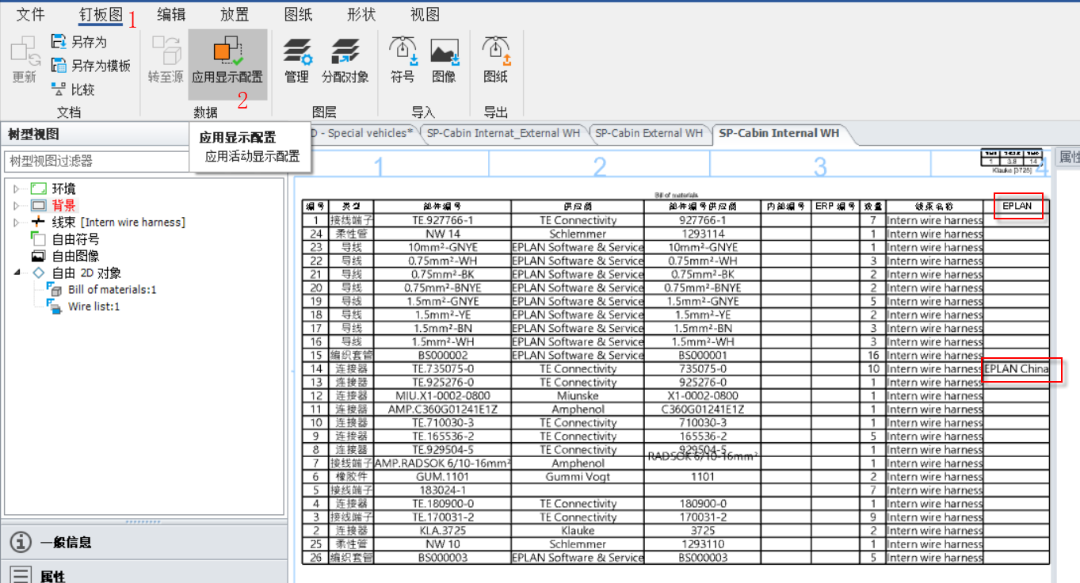

在菜單欄的【工作區】-【應用顯示配置】，更新上一步驟修改的釘板圖顯示配置，應用后如下圖效果，在線束的物料清單表中可以看到【TE.735075-0】的【EPLAN】列中的【EPLAN China】值，如下圖。
09

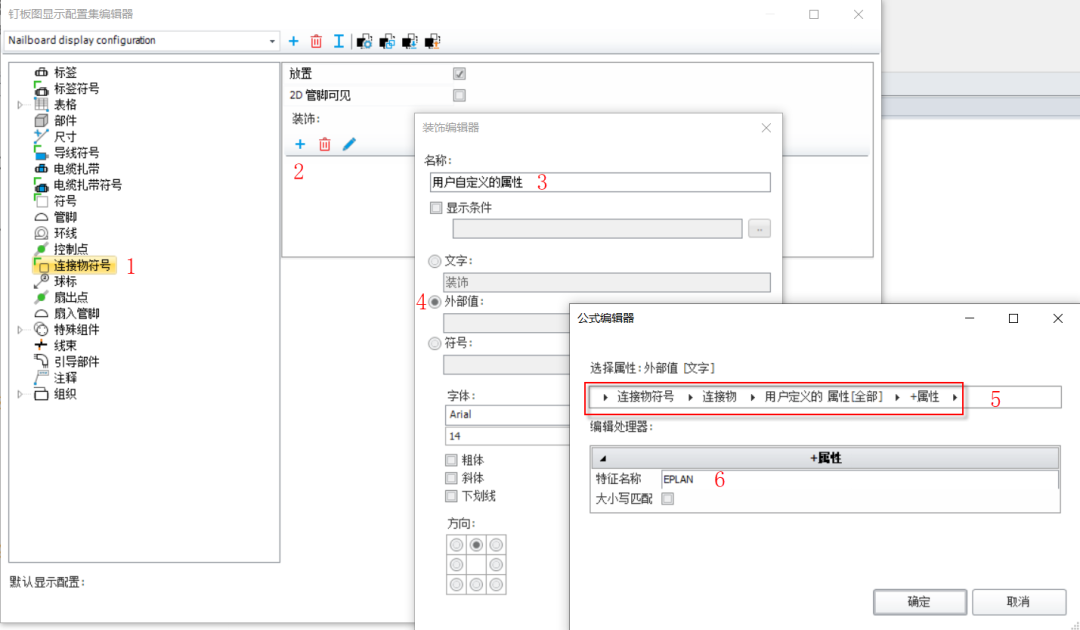

接下來配置連接物符號顯示【用戶自定義的屬性】，在【釘板圖顯示配置編輯器】-【連接物符號】-【添加裝飾】，在【裝飾編輯器】的名稱輸入【用戶自定義的屬性】，勾選外部值，在彈出的【公式編輯器】中如下圖屬性配置，依次添加屬性，最后在【特征名稱】中輸入用戶自定義的屬性名稱【EPLAN】，然后保存確定。
10

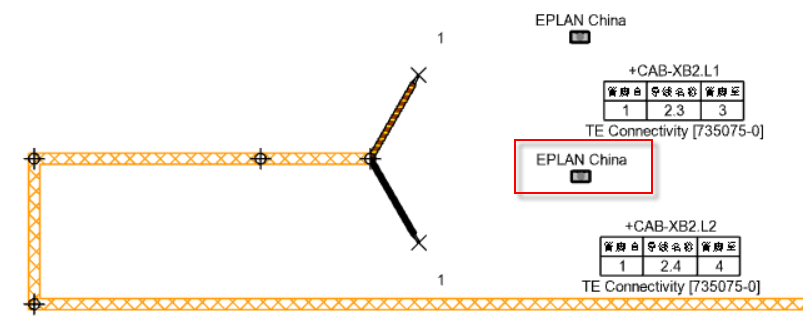

應用更改后的釘板圖顯示配置，連接物的符號顯示用戶自定義的屬性，如下圖。
11

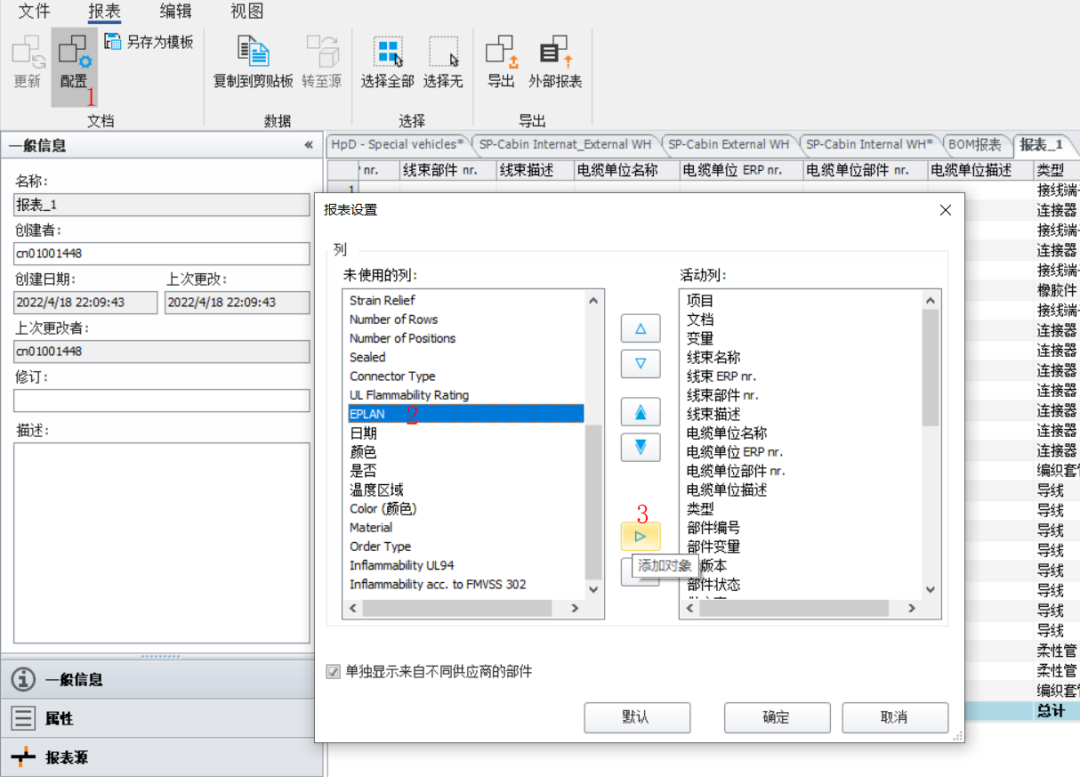

在報表中，打開【配置】，在【報表設置】對話框中，在左側的列找到用戶自定義的屬性【EPLAN】，然后點擊向右的箭頭，移動到右邊的【活動列】，確定，如下圖。
12

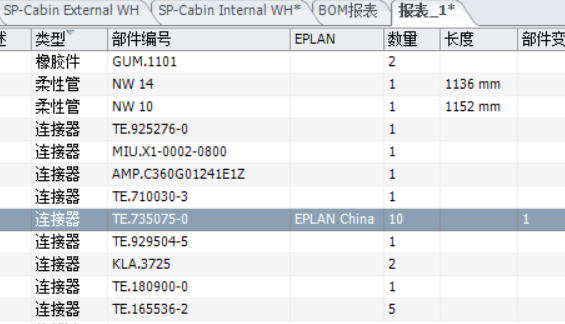

用戶自定義屬性在報表中的線束效果如下圖，也可以將報表導出Excel表格。
