首頁 > 新聞資訊 本文原載于Ansys Advantage：《Driving on Sunshine with Lightyear One》

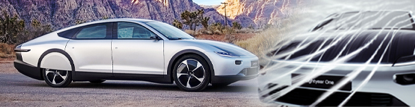

位于荷蘭海爾蒙德的一家汽車公司Lightyear利用太陽能電池制作車頂，以便用戶可以在日間駕車時為電池充電，這是對環保汽車概念的一次重大顛覆——借助太陽就可以為電池充電，就像可以隨車攜帶充電站。
作為Ansys初創公司計劃的成員，Lightyear從零開始設計Lightyear One車型，包括輕量化鋁和碳纖維底盤、4個輪轂電機、動力總成和太陽能車頂，以實現最大續航里程和最高效率。
Lightyear首席結構工程師Andrea Carpi指出：“環保意識較強的駕駛者們不強調時速能夠幾秒破百，他們追求效率，用清潔能源提供最大續航里程，而無需頻繁停車充電。”
Carpi和他的工程師同事通過使用Ansys Mechanical、Ansys Fluent和Ansys HFSS為5座型Lightyear One進行結構、空氣動力學、電磁學和熱設計，讓用戶可以一次充電行駛725公里（約450英里）。從擋風玻璃頂部延伸到后備箱后部的太陽能電池，可以讓用戶在陽光下的每小時行駛里程延長12公里。Lightyear One也配備了能夠插入普通民用插座的插頭。不過根據用戶的駕駛習慣和所在地區的日照量不同，也許很多用戶并不需要頻繁使用它。
從一開始就取得成功的設計
Lightyear團隊現在是獨立于埃因霍溫大學的實體，但它其實是從 “埃因霍溫太陽能小組 (Solar Team Eindhoven)” 發展而來的，該學生工程團隊在2013年到2019年間，連續四次贏得 “普利司通世界太陽能車挑戰賽 (Bridgestone World Solar Challenge)” 冠軍，（該比賽每?jī)赡昱e行一次，因此他們都贏得了冠軍）。在參加 “實用太陽能汽車” 的 “巡航車” 類比賽中，該車隊的Stellar Era太陽能車于2019年10月完成了從達爾文到阿德萊德，穿越澳大利亞內陸3,020公里（約1,876英里）的賽程，車輛耗電僅71.24千瓦時。
如此優異的成績讓人們不禁思考，如何將這款太陽能車商業化。2016年，埃因霍溫大學工程學教授兼該車隊教員領導Lex Hoefsloot，以及聯合創始人Koen van Ham、Martijn Lammers、Arjo vander Ham和Qurein Biewenga決定把它商業化。2020年11月，Lightyear現任首席執行官Hoefsloot在接受《福布斯》雜志采訪時表示，做出這個決定是基于久經時間考驗的商業信條——“如果我們不做，我們將會后悔”。
商業化&重新設計
雖然團隊已從“普利司通世界太陽能車挑戰賽”中受益良多，但作為一家商業公司，Lightyear必須從消費者的角度出發，重新思考自己的設計。這意味著不僅要降低成本，同時還要提高效率和舒適度。比如，在為比賽設計時，可能可以接受在澳大利亞的長途自駕游中關閉空調，但普通消費者不太可能忍受這種狀態。
因此，團隊利用積累的經驗和知識，從零開始重新設計這款太陽能汽車。Ansys初創公司計劃在這個階段提供了支持，助力他們對結構、空氣動力學和電子設計開展虛擬測試，避免了物理原型制作和測試的成本。
仿真模擬車輛前端在受到最大道路載荷時的最大變形（位移）
Carpi表示：“我們受益于Ansys初創公司計劃，以低成本實現了仿真。企業必須明智地使用投資人的資金，才能使之發揮出最大效益，而Ansys仿真軟件幫助我們節省了時間和資金。”
Lightyear One面臨著一個獨特的結構問題，他們需要確保5平方米大小的太陽能電池板能夠承受道路顛簸，并且在發生輕微碰撞時也不會完全損壞。Lightyear工程師利用仿真技術設計了一種分層結構，包括在太陽能電池頂部覆蓋安全玻璃，以及在下方加裝支撐結構，以增加強度。標準太陽能電池板結構中的單個電池如果發生故障，整塊電池板就會停止工作，而Lightyear One系統與之不同，即使在太陽能電池板的一部分受損后仍能繼續工作。
為了減少阻力和升力，提高空氣動力學效率，Lightyear工程師使用Ansys Fluent進行仿真，優化設計汽車的氣動外形。隨后他們開展了風洞測試，以驗證仿真結果。Lightyear One底部平坦，頂部狹長呈錐形，形狀猶如飛機機翼。通過用緩坡度拉長頂部，氣流始終附著在汽車上，與使用陡坡度的較短車身相比，可以減少阻力。此外，新型輪罩還能引導空氣圍繞外側流動，避免其進入輪艙而導致阻力增大。

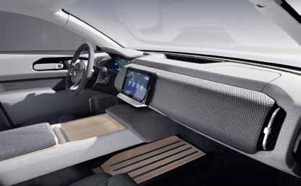

Lightyear One的內飾將采用現代時尚設計
Lightyear團隊還利用仿真技術設計了4個獨立的輪轂電機，這些電機能夠在需要時向需要的位置提供動力。他們運用Ansys電磁仿真技術來確保其太陽能電池板發電效率達到最大，并使用Ansys電池管理系統 (BMS)仿真，實現有效地存儲和分配電力的最優方案。
Lightyear已開始接受Lightyear One的預約訂單，預期售價為15萬歐元，自2021年底開始向歐盟、挪威和瑞士交付。該車型預計將在2024-2025年向全球其他地區提供，屆時還將有價格較低的第二款車型推出。
（文章來源公眾號：Ansys）
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
