消費電子解決方案
提供ODM、代工廠等產業鏈上下游在研發設計、制造等領域全方位解決方案
概述

消費電子是指可供消費者日常使用的電子設備，通常具有小巧輕便、操作簡單和節能設計等優點。根據功能不同，傳統意義的消費電子產品可分為娛樂產品、通訊產品、家庭辦公產品等三大類，且其外沿不斷擴展，白色家電、嬰兒家具等已逐漸納入到消費電子范疇，單一產品的功能也呈現多樣化的趨勢。具體分類包括像可穿戴設備、VR、平板電視、數碼相機等娛樂產品，智能手機、電話、筆記本等通訊產品。另外消費電子行業是國家戰略性發展產業，未來將向智能化和高集成化方向發展，將出現新的挑戰。

挑戰

經過多年發展，消費電子行業已經步入成階段，在5G技術和物聯網技術的帶動下，局部消費電子行業的應用場景將變得更加復雜，為了滿足包括電磁輻射、環保、安全性等復雜的產品合規性要求，避免因為產品的不合規導致無法上市、大規模召回等問題，消費電子行業面臨嚴峻的挑戰，需要各種熱學、力學、可靠性、電學的綜合解決方案，尤其在萬物互聯的大背景下，各種帶電-熱-力耦合的應用場景將越來越多，也越來越復雜。

方案
  • 硬件電路設計軟件：Altium
  • 工程仿真軟件：ANSYS
  • 嵌入式開發軟件：ARM
  • 代碼測試軟件：QA-Systems
  • 界面開發軟件：QT
優勢
  • 針對消費電子行業的研發端的各類需求，億道電子提供了涵蓋硬件和軟件領域的全方位解決方案，同時包含了硬件設計、仿真、嵌入式開發等多個方向。
  • 億道電子提供了全面的軟硬件一體化開發解決方案，以及相關的技術服務。
  • 從概念原型開發到PCB設計再到設計性能仿真和驗證，全方位涵蓋了硬件階段所需要解決的問題；嵌入式開發包括了代碼編譯、代碼測試、界面開發等全流程的嵌入式開發工作。
  • 根據多年經驗和大量客戶服務提煉的行業最佳實踐和解決方案，可在操作培訓、技術支持、流程優化等領域全方位支持客戶的數字化轉型工作。

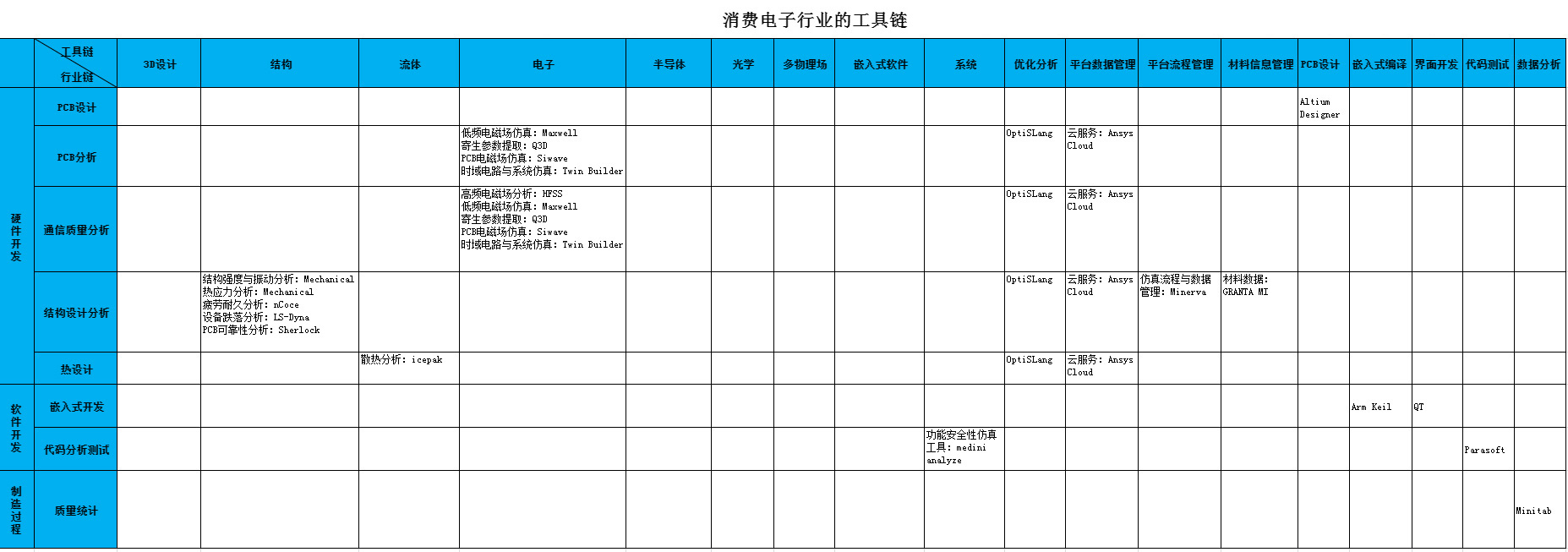

工具鏈

PCB仿真

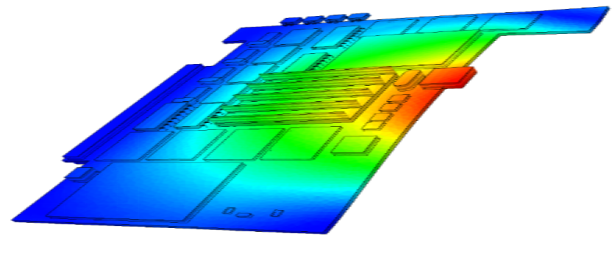

· PCB熱變形 以PCB為研究對象，采用軟件ANSYS Mechanical研究PMC降溫過程及reflow過程中PCB翹曲的變化。

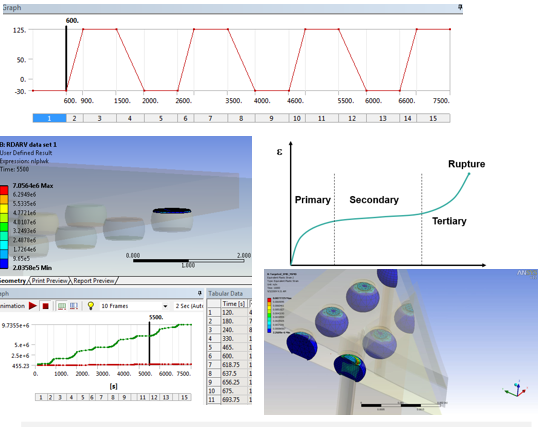

· PCB焊點疲勞 以焊點為研究對象，采用軟件ANSYS Mechanical分析了TCT高低溫循環過程焊點的應力及壽命。

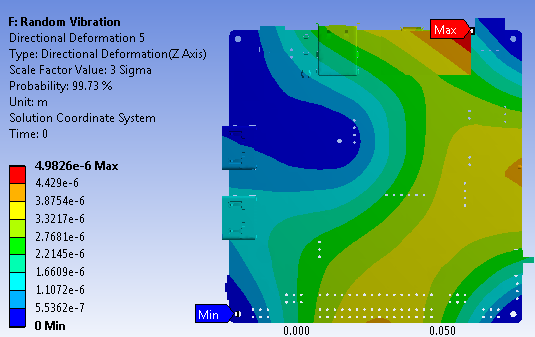

· PCB隨機振動分析 以PCB為研究對象，采用軟件ANSYS Mechanical，分析了PCB的模態及響應情況以及壽命。

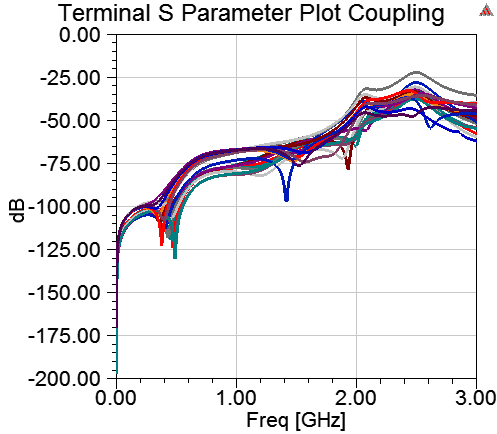

· PCB SI分析 以PCB為分析對象，利用ANSYS Siwave分析PCB的 SI特性。

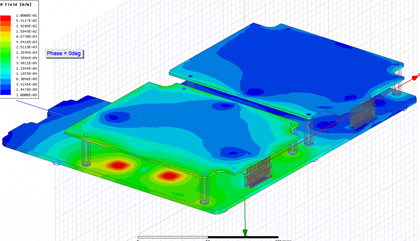

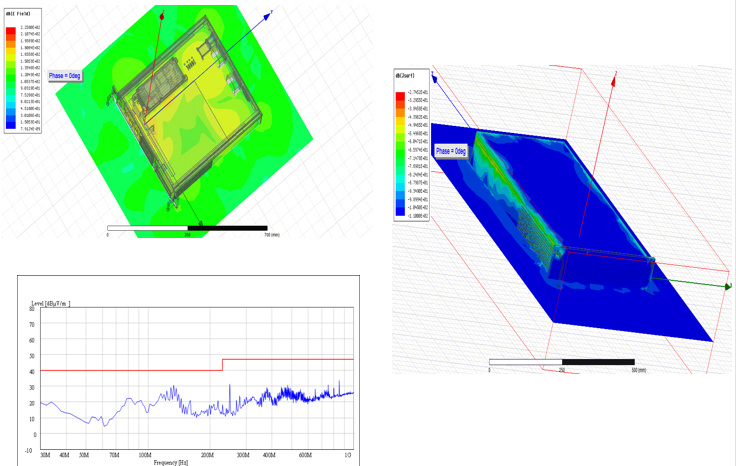

· PCB EMI分析 以PCB為分析對象，在ANSYS HFSS的進行電磁場分析，為抑制電磁輻射，通過優化散熱孔的大小來降電磁輻射。

· PCB 可靠性分析 以PCB為分析對象，利用ANSYS SHERLOCK分析PCB 熱和沖擊可靠性。

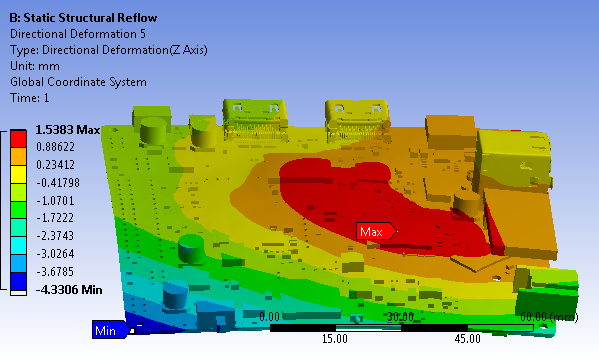

PCB熱變形分析

PCB焊點疲勞失效分析

PCB隨機振動分析

PCB SI分析

PCB EMI分析

電子產品ESD分析

PCB可靠性仿真

電子結構仿真

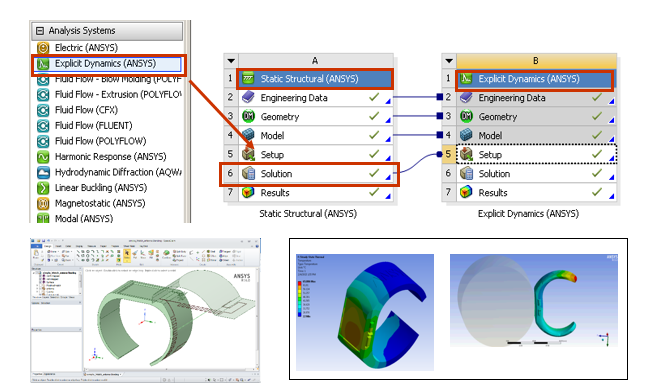

· 智能手環跌落分析 以智能手環為分析對象，利用LS-DYNA分析設備的跌落后的應力和變形

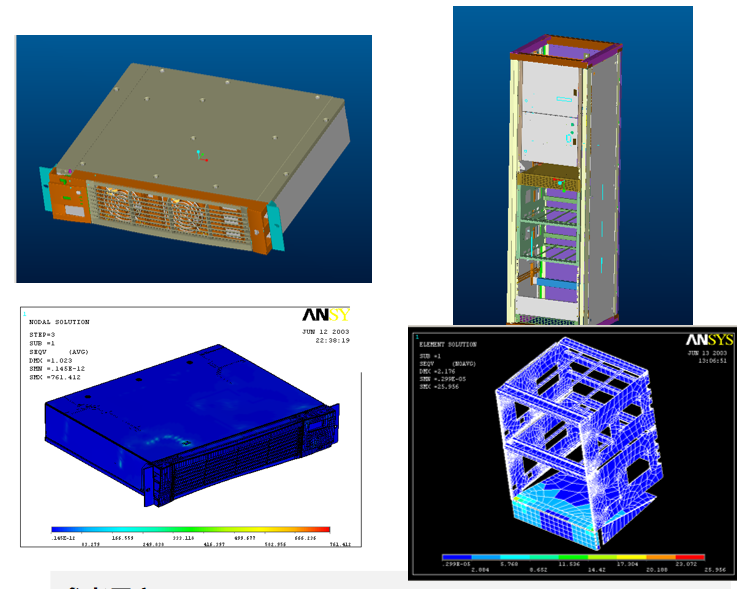

· 機箱隨機振動分析 以設備機箱為分析對象，通過ANSYS Mechanical分析機箱的模態及隨機振動情況

智能手環跌落分析

機箱隨機振動分析

電子散熱仿真

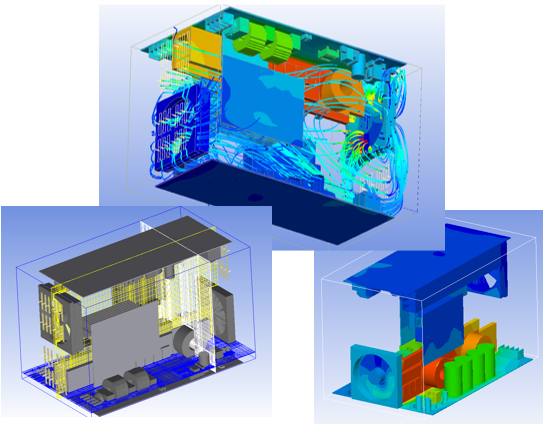

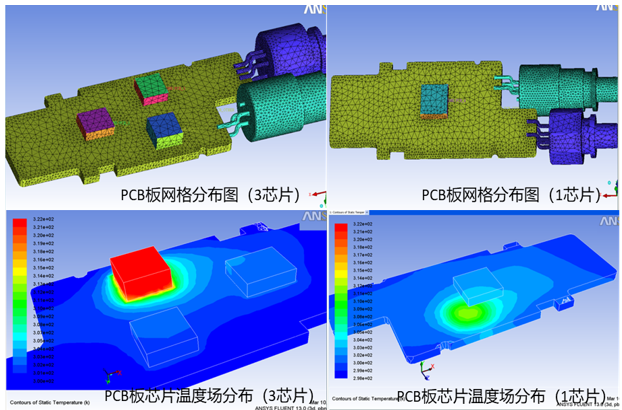

· 電流轉換器散熱分析 以設備整機為分析對象，利用ANSYS ICEPAK分析設備的溫度分布。

電流轉換器散熱分析

系統級散熱分析

電路設計及嵌入式開發

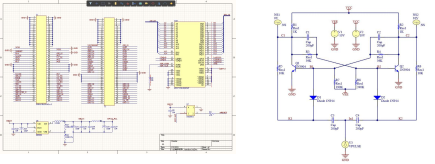

· 原理圖設計 所有 PCB 設計均依賴于準確的原理圖。無論是從零開始還是在現有設計上繼續工作， EDA工具可以通過我們現代化的用戶界面，快速直觀地進行原始圖繪制和輸入，您也可以從 PCB 設計包中導入設計。Altium Designer 在原理圖和 PCB 之間保持著雙向連接，以便在整個設計過程中提供統一的接口。

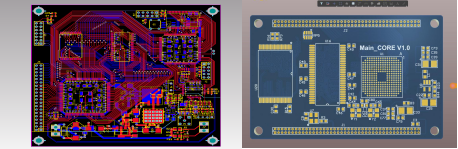

· PCB布局布線 EDA工具可以將布線設計以及各種封裝的元器件有組織地固定在電路板上，并能夠?qū)⑦@些器件的每個引腳的信號（通過焊盤）連接出來；這些特性使得密集電路板的布局變得更加容易，同時也保持了設計規則的一致性，根據這些特性可以避免連接錯誤、噪聲、失真等。

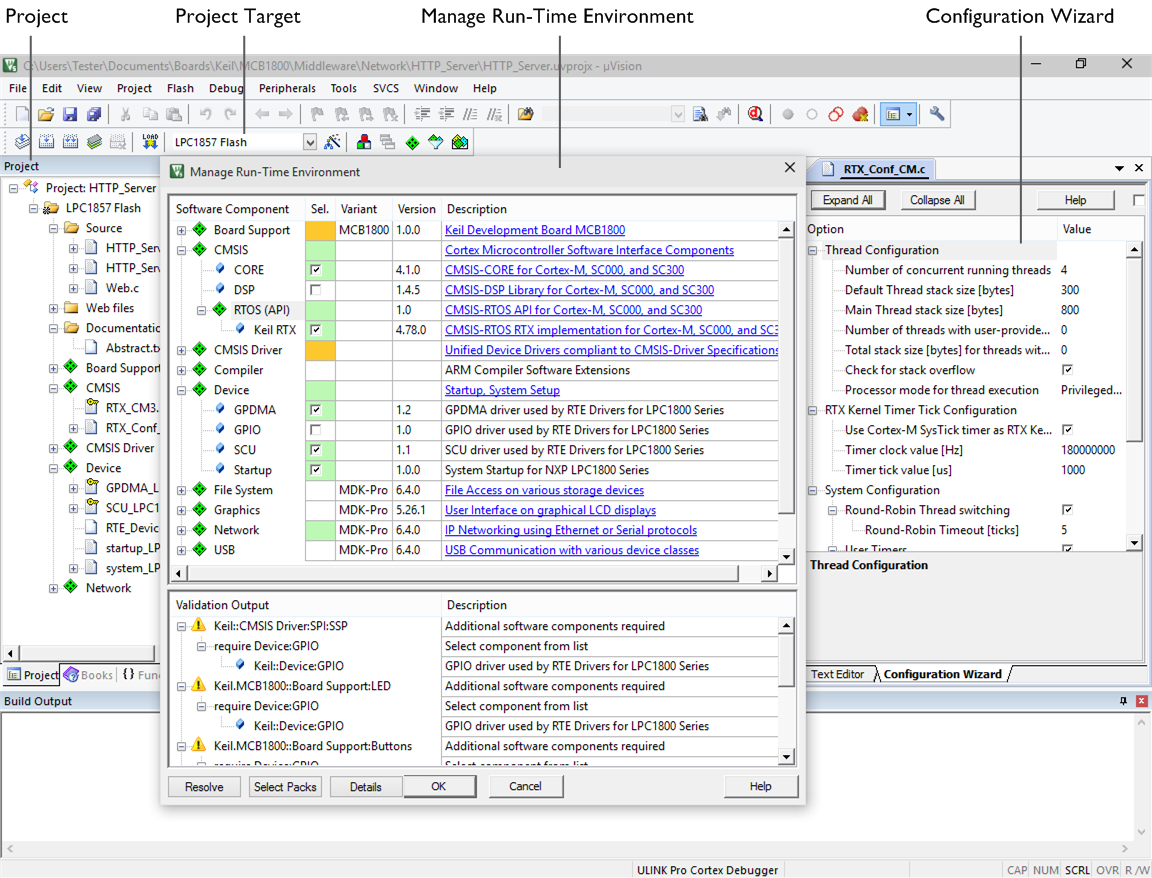

· 嵌入式編譯 應用ARM編譯器可以編譯出更高執行效率，占用空間更少的執行目標文件。同時ARM編譯器還帶有友好的操作界面。

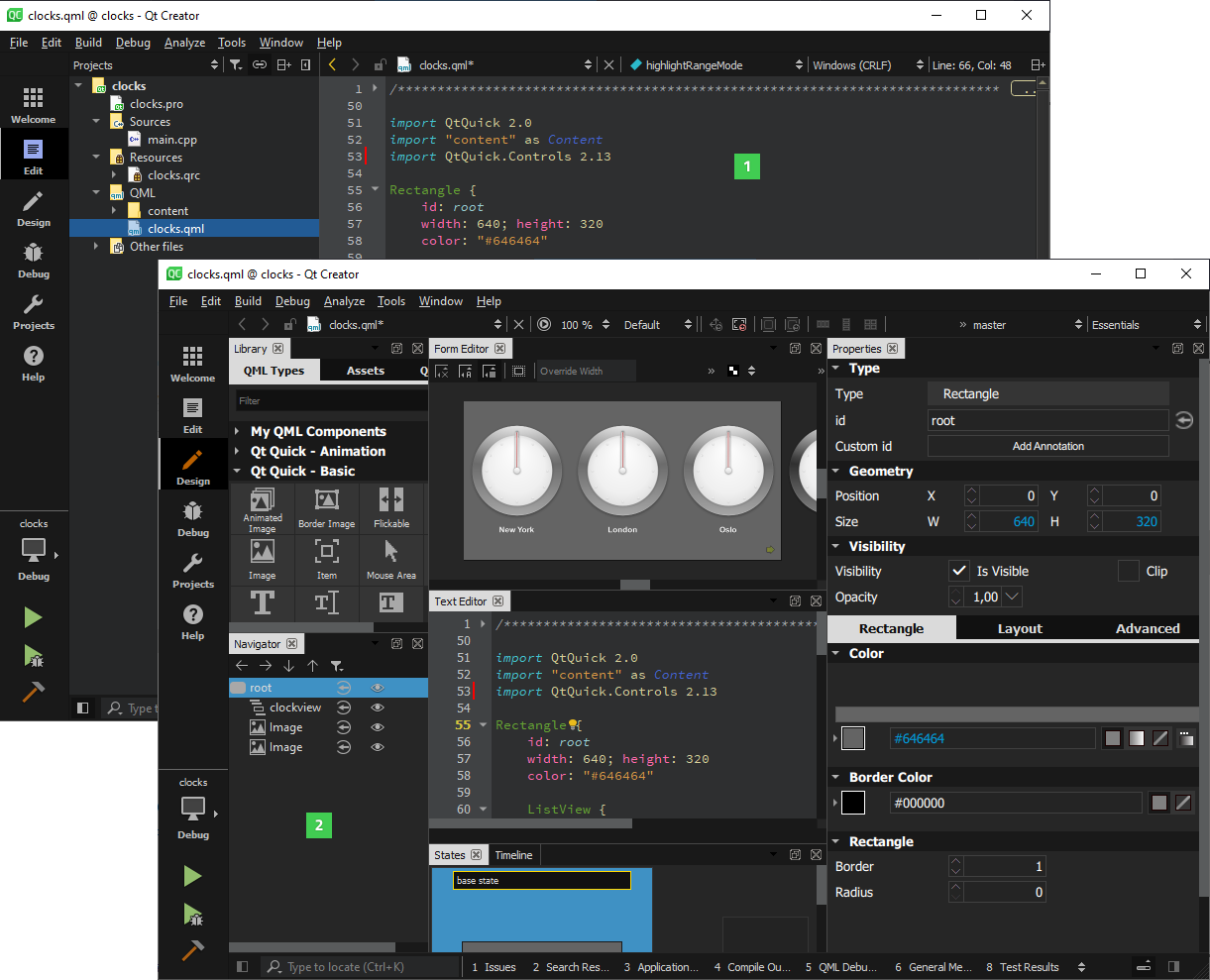

· 界面開發 使用QT開發汽車上的儀表或中控界面，用戶可能通過QT豐富的類庫文件來快速開發起優秀用戶體驗的界面，同時，QT的跨平臺的特性，使用戶實現“一套代碼，到處部署”。

原理圖設計

PCB布局布線

嵌入式編譯

嵌入式開發

Altium Designer應用場景及結果展示
