【Altium】AD-原理圖符號關聯封裝變動后無法更新到PCB

1、 文檔目標

解決原理圖符號關聯封裝變動后無法更新到PCB的問題


2、 問題場景

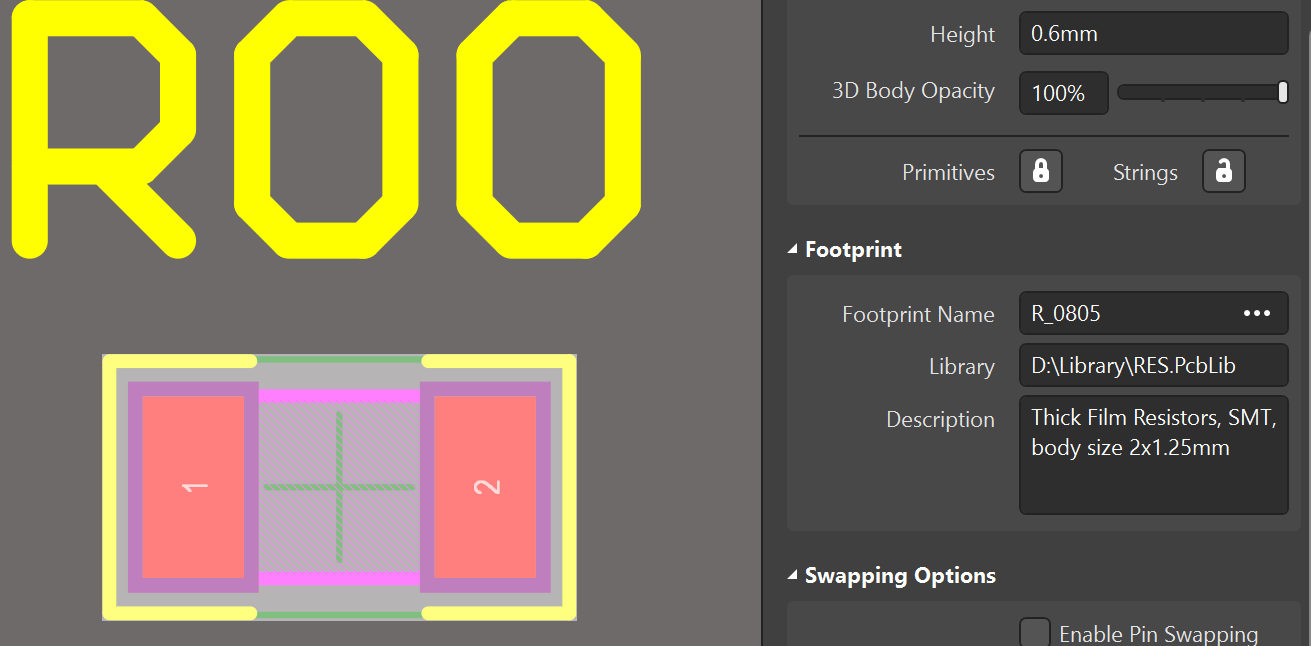

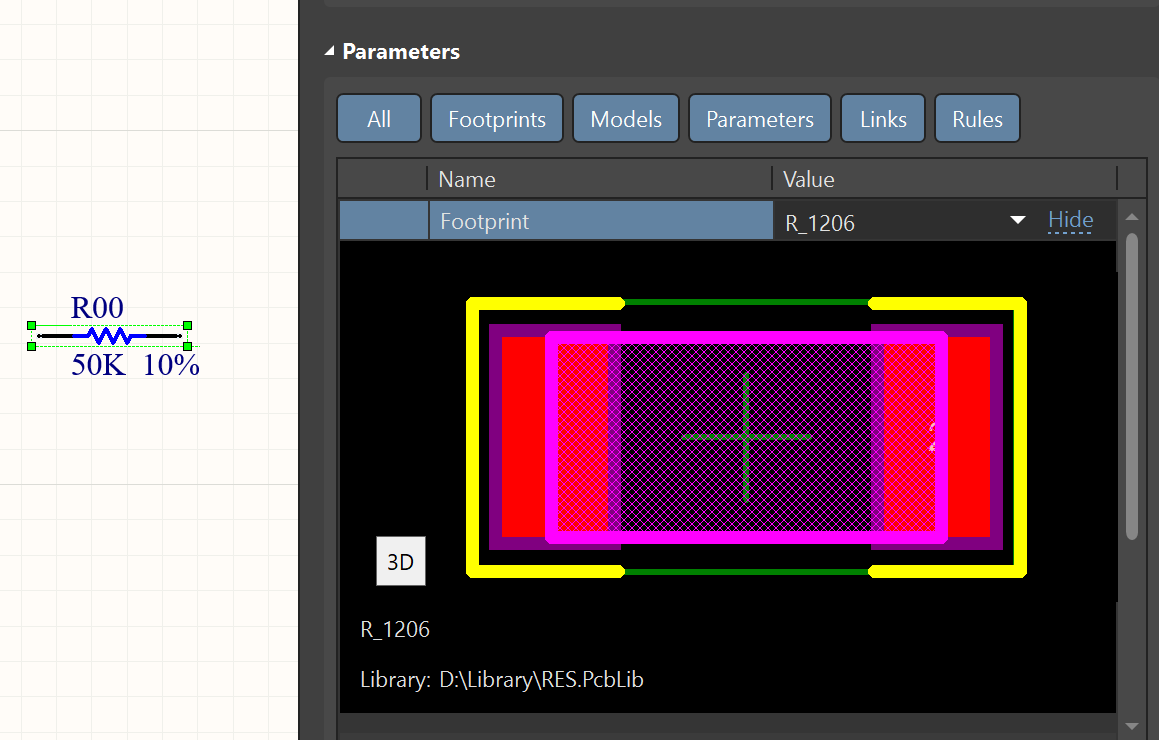

設計中對某一個元器件的封裝進行更換(原理圖符號關聯的封裝由封裝A更改為封裝B)之后執行update PCB,原封裝無法被新封裝替換。見圖1,R00的封裝由0805更改為1206,原理圖中查看該元件,封裝已被替換,但是update PCB后,R00的封裝依然是0805,見圖2。



圖1



圖2

3、軟硬件環境

1)軟件版本:AD23.6.0

2)電腦環境:Windows 10

3)外設硬件:無


4、解決方法

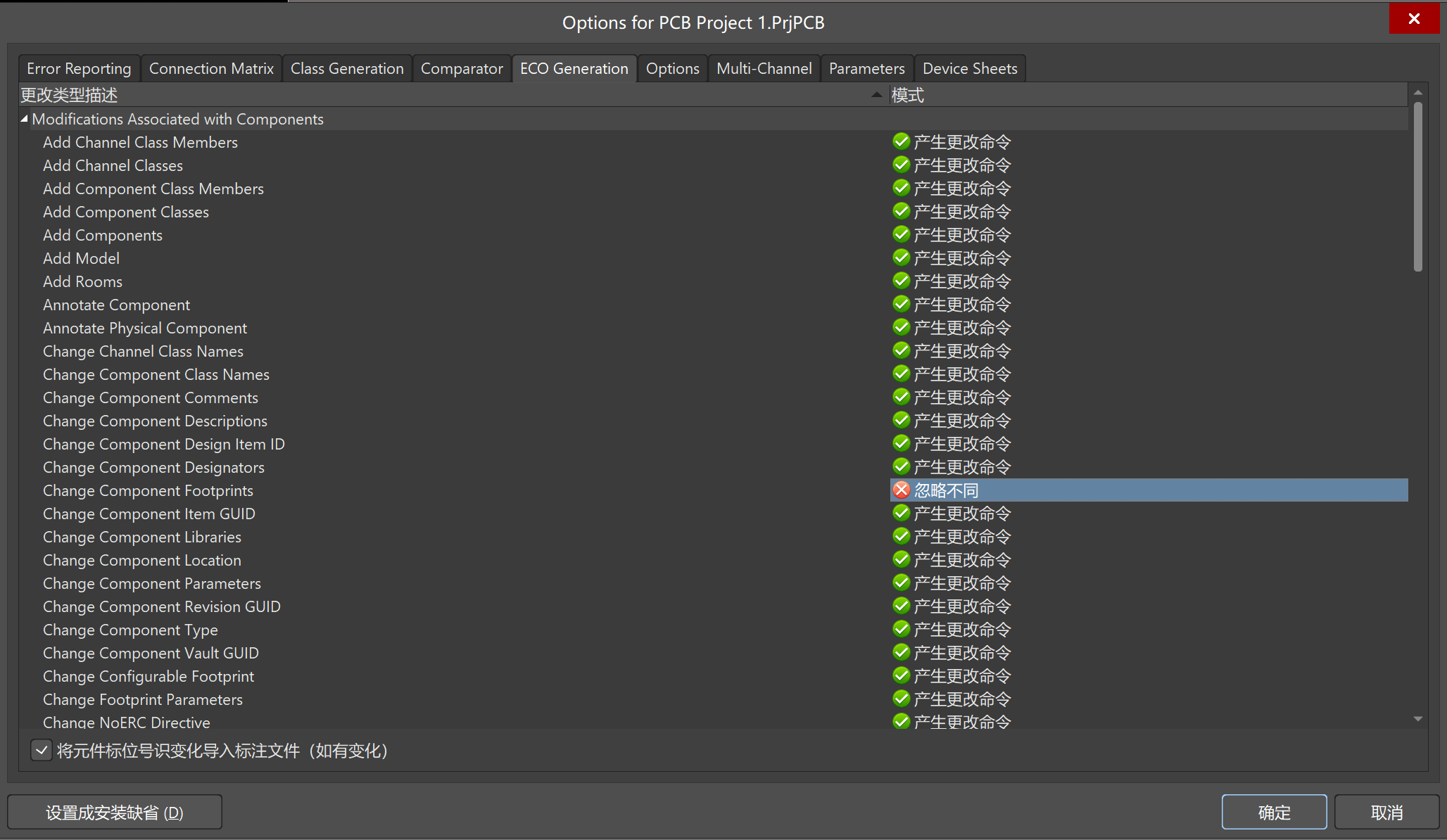

1)打開Project Options,進入ECO Generation,找到Change Component Footprint,看一下模式一欄是否設置為“忽略不同”,此模式下,封裝的變更會被忽略。將模式設置為“產生更改命令”。


圖3

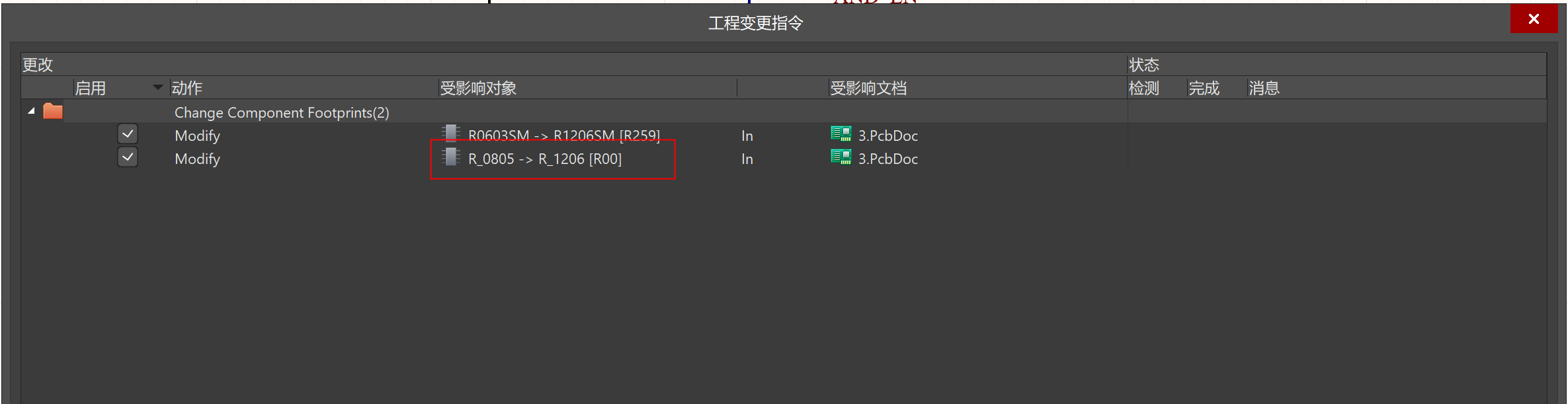

2)執行update PCB,就會出現封裝變更的信息

圖 4

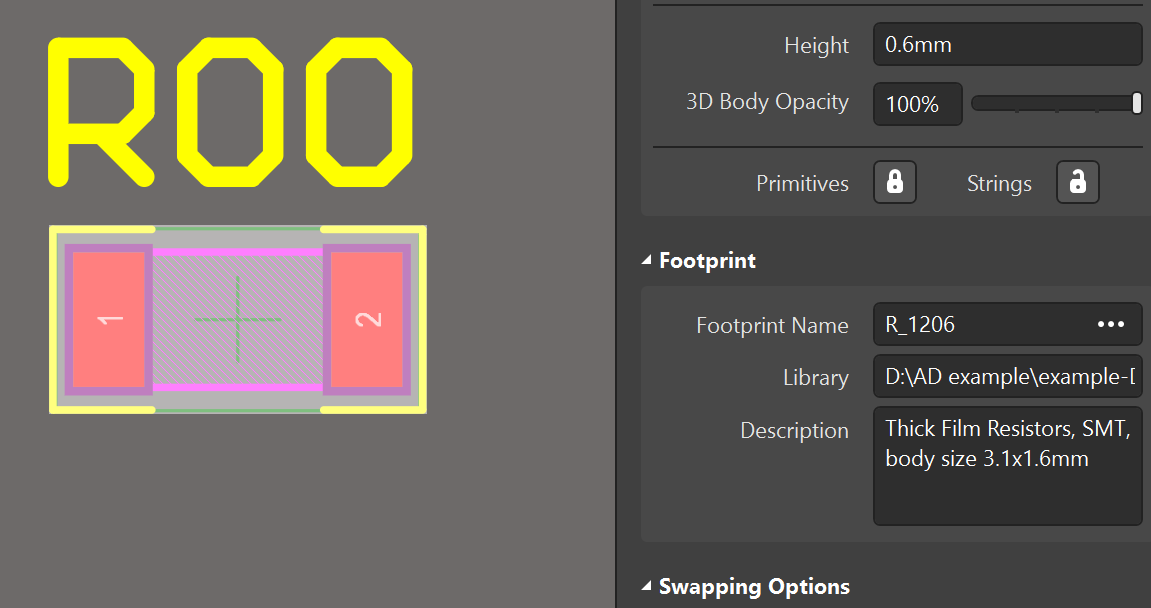

3)執行更新,封裝變更完成。

圖5

【更多軟件使用問題請站內搜索或關注B站:億道電子查看視頻教學】
