首頁 > 資源中心 > FAQ 1、 文檔目標
用于解析MDK生成的C Compiler list文件的具體內容。
2、 問題場景

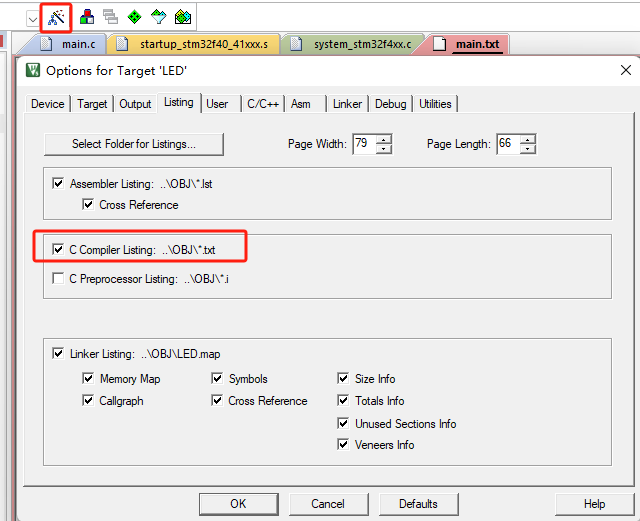

在MDK的options窗口中的Listing欄中有生成對應的源文件的編譯列表（如圖2-1）。但是，對于這個生成的列表中包含什么具體的信息就不太清楚了。
圖2-1
3、軟硬件環境
1、軟件版本：Keil MDK 5.38a
2、電腦環境：Windows 11
3、外設硬件：無
4、解決方法

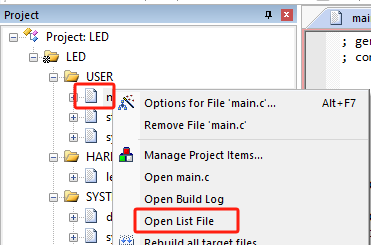

1）、在Project窗口中，選中對應的文件，右鍵選擇打開list文件（如圖4-1）。
圖 4-1
2）、在生成的C Compiler List文件中包含以下的內容：
（1）、第一行，顯示該文件所使用的編譯器型號，第二行顯示編譯器的所執行的編譯參數有哪些。第三行顯示所用的指令集。
; generated by Component: ARM Compiler 5.06 update 7 (build 960) Tool: ArmCC [4d365d]
; commandline ArmCC [--c99 --list --split_sections --debug -c --asm --interleave -o..objmain.o --asm_dir=..OBJ --list_dir=..OBJ --depend=..objmain.d --cpu=Cortex-M4.fp.sp --apcs=interwork -O3 --diag_suppress=9931 -I..CORE -I..SYSTEMdelay -I..SYSTEMsys -I..SYSTEMusart -I..USER -I..HARDWARELED -I..FWLIBinc -I.RTE_LED -IC:UsersUSERAppDataLocalArmPacksKeilSTM32F4xx_DFP2.16.0DriversCMSISDeviceSTSTM32F4xxInclude -D__UVISION_VERSION=538 -D_RTE_ -DSTM32F407xx -D_RTE_ -DSTM32F40_41xxx -DUSE_STDPERIPH_DRIVER --omf_browse=..objmain.crf main.c]
THUMB（2）、第一行表示用AREA中定義了一個名為i.main的內存區域，Code表示這個區域是存儲代碼的，READOLY表示該區域是只讀的，ALIGN=2表示該區域的對齊方式是2字節。
第二行main PROC表示main 函數開始的位置。
然后，后面的就都是對應語句的匯編指令了，到最后的ENDP表示結束位置
AREA ||i.main||, CODE, READONLY, ALIGN=2
main PROC
;;;13 }
;;;14 int main(void)
000000 20a8 MOVS r0,#0xa8
;;;15 {
;;;16 //int num = 9;
;;;17 delay_init(168); //3?ê??ˉ?óê±oˉêy
000002 f7fffffe BL delay_init
;;;18 add(3,4);
;;;19 LED_Init(); //3?ê??ˉLED???ú
000006 f7fffffe BL LED_Init
;;;20
;;;21 /**????ê?í¨1y?±?ó2ù×÷?aoˉêyμ?·?ê?êμ??IO????**/
;;;22 while(1)
;;;23 {
;;;24 GPIO_ResetBits(GPIOF,GPIO_Pin_9);
00000a f44f7400 MOV r4,#0x200
00000e 4d0f LDR r5,|L2.76|
;;;25 GPIO_SetBits(GPIOF,GPIO_Pin_10); //LED1??ó|òy??GPIOF.10à-??￡??e μèí?LED1=1;
000010 0066 LSLS r6,r4,#1
;;;26 delay_ms(500); //?óê±300ms
000012 f44f77fa MOV r7,#0x1f4
|L2.22|
000016 4621 MOV r1,r4 ;24
000018 4628 MOV r0,r5 ;24
00001a f7fffffe BL GPIO_ResetBits
00001e 4631 MOV r1,r6 ;25
000020 4628 MOV r0,r5 ;25
000022 f7fffffe BL GPIO_SetBits
000026 4638 MOV r0,r7
000028 f7fffffe BL delay_ms
;;;27 GPIO_SetBits(GPIOF,GPIO_Pin_9); //LED0??ó|òy??GPIOF.0à-??￡??e μèí?LED0=1;
00002c 4621 MOV r1,r4
00002e 4628 MOV r0,r5
000030 f7fffffe BL GPIO_SetBits
;;;28 GPIO_ResetBits(GPIOF,GPIO_Pin_10); //LED1??ó|òy??GPIOF.10à-μí￡?áá μèí?LED1=0;
000034 4631 MOV r1,r6
000036 4628 MOV r0,r5
000038 f7fffffe BL GPIO_ResetBits
;;;29 delay_ms(500); //?óê±300ms
00003c 4638 MOV r0,r7
00003e f7fffffe BL delay_ms
;;;30
;;;31 printf("hello,worldrn");
000042 a003 ADR r0,|L2.80|
000044 f7fffffe BL __2printf
000048 e7e5 B |L2.22|
;;;32
;;;33 }
;;;34 }
;;;35
ENDP3）、最后面的Start embedded assembler到End embedded assembler這個部分是表示編譯器開始處理內嵌匯編代碼（inline assembler）。列出具體的匯編指令和它們?nèi)绾斡成涞絻?nèi)存地址的情況。
;*** Start embedded assembler ***
#line 1 "main.c"
AREA ||.rev16_text||, CODE
THUMB
EXPORT |__asm___6_main_c_add____REV16|
#line 129 "..\CORE\core_cmInstr.h"
|__asm___6_main_c_add____REV16| PROC
#line 130
rev16 r0, r0
bx lr
ENDP
AREA ||.revsh_text||, CODE
THUMB
EXPORT |__asm___6_main_c_add____REVSH|
#line 144
|__asm___6_main_c_add____REVSH| PROC
#line 145
revsh r0, r0
bx lr
ENDP
;*** End embedded assembler ***
