1、 文檔目標
PCB正片層和負片層介紹,了解兩者的區別。
2、 知識點
正片層、負片層,以及AD疊層管理中的設置。
3、軟硬件環境
1)、無關
2)、無關
3)、無關
4、正文

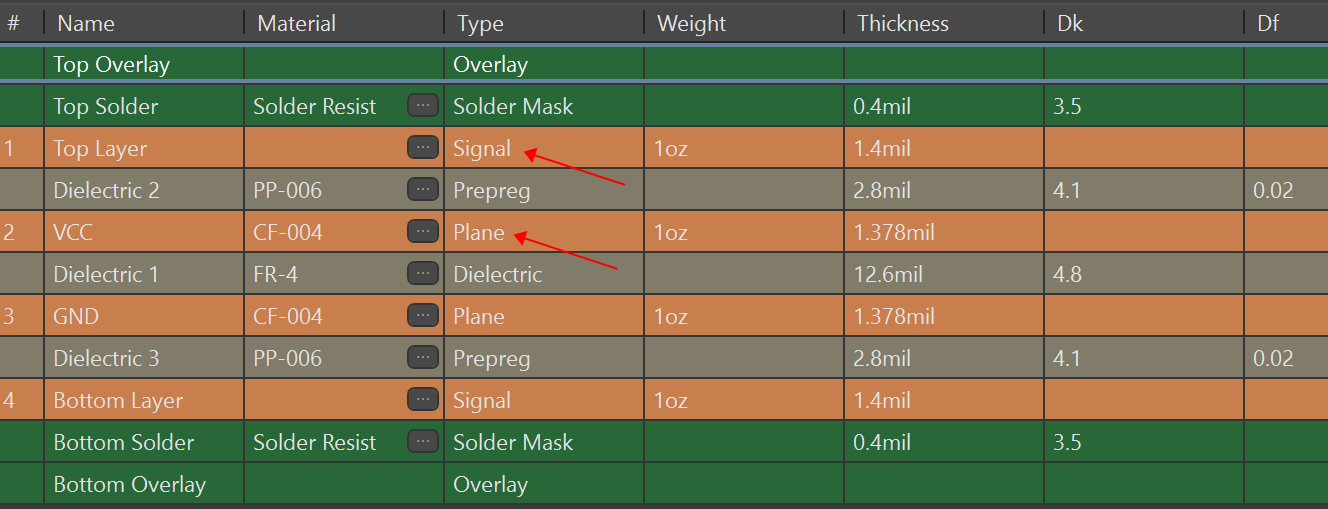

在使用AD進行PCB設計時,先要做PCB板的疊層規劃,打開疊層管理器后,可以對每一層進行設置,定義正片層和負片層。如圖1所示,Signal為正片層,Plane為負片層,分別設置Top Layer為正片層,VCC為負片層。
圖1

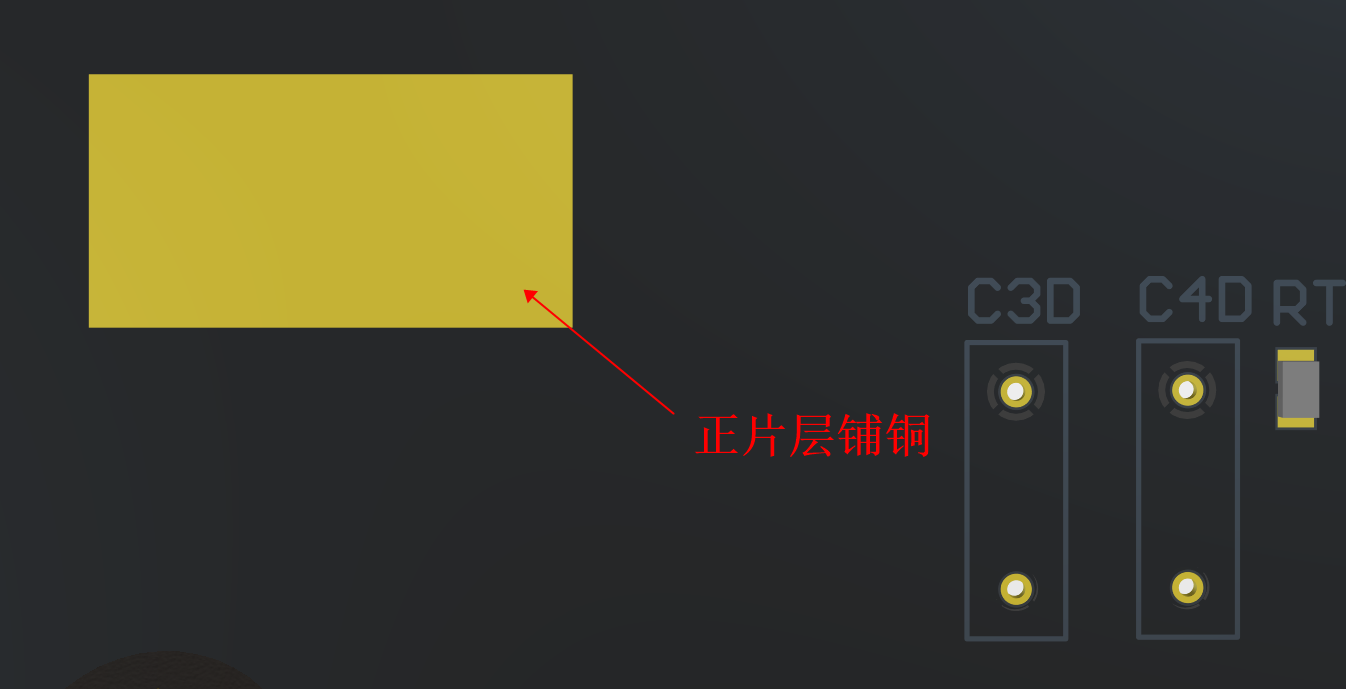

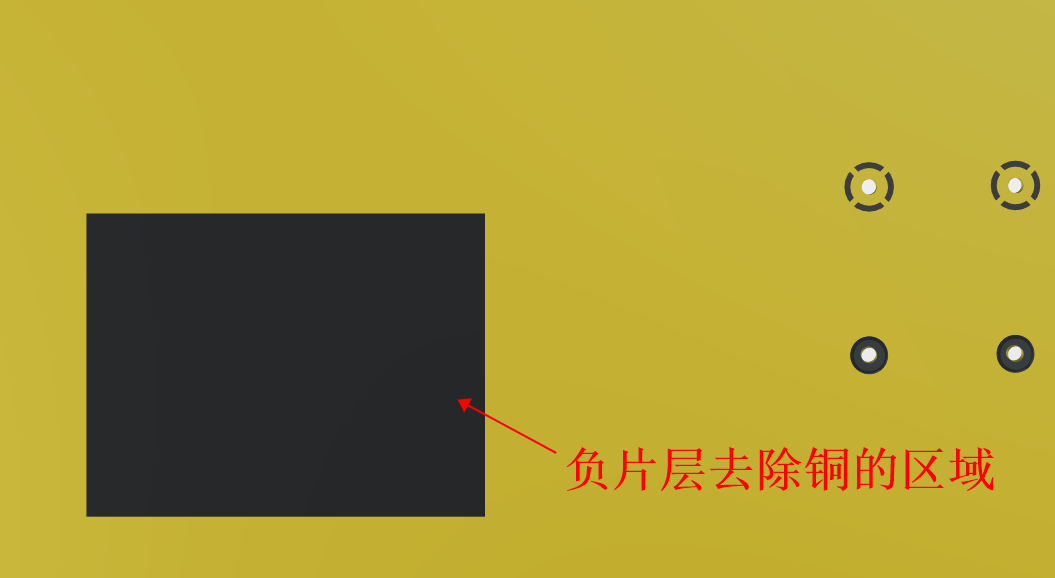

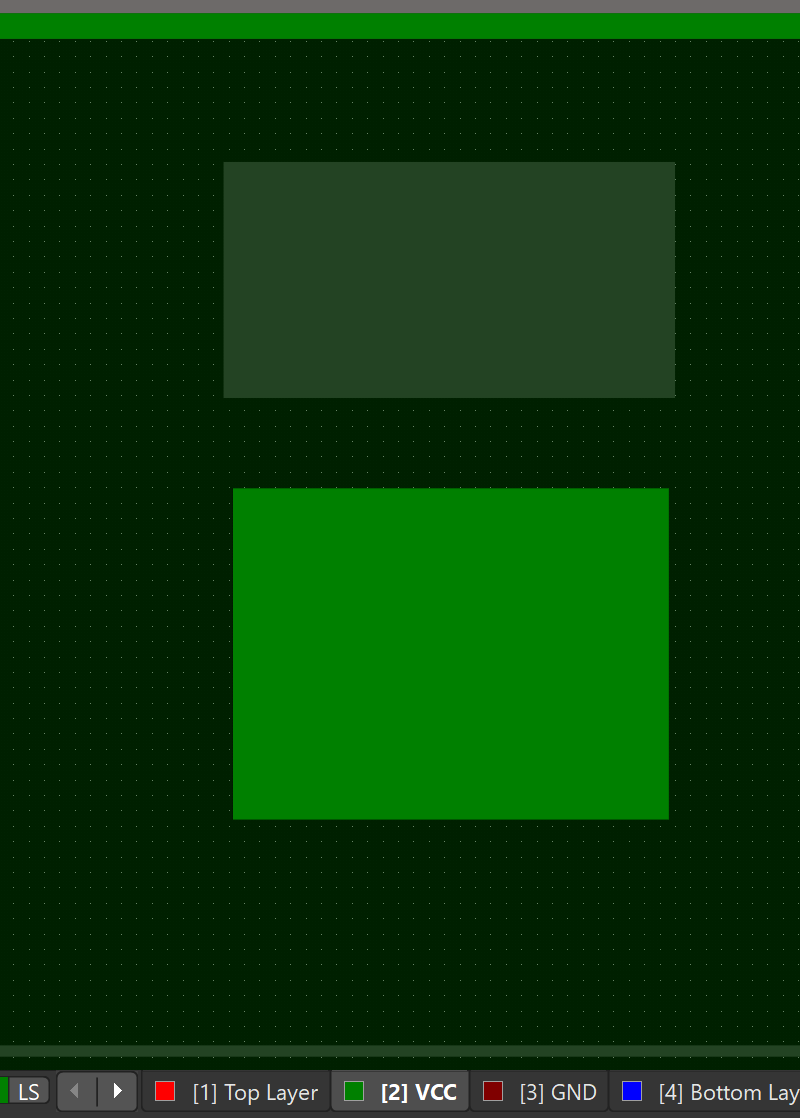

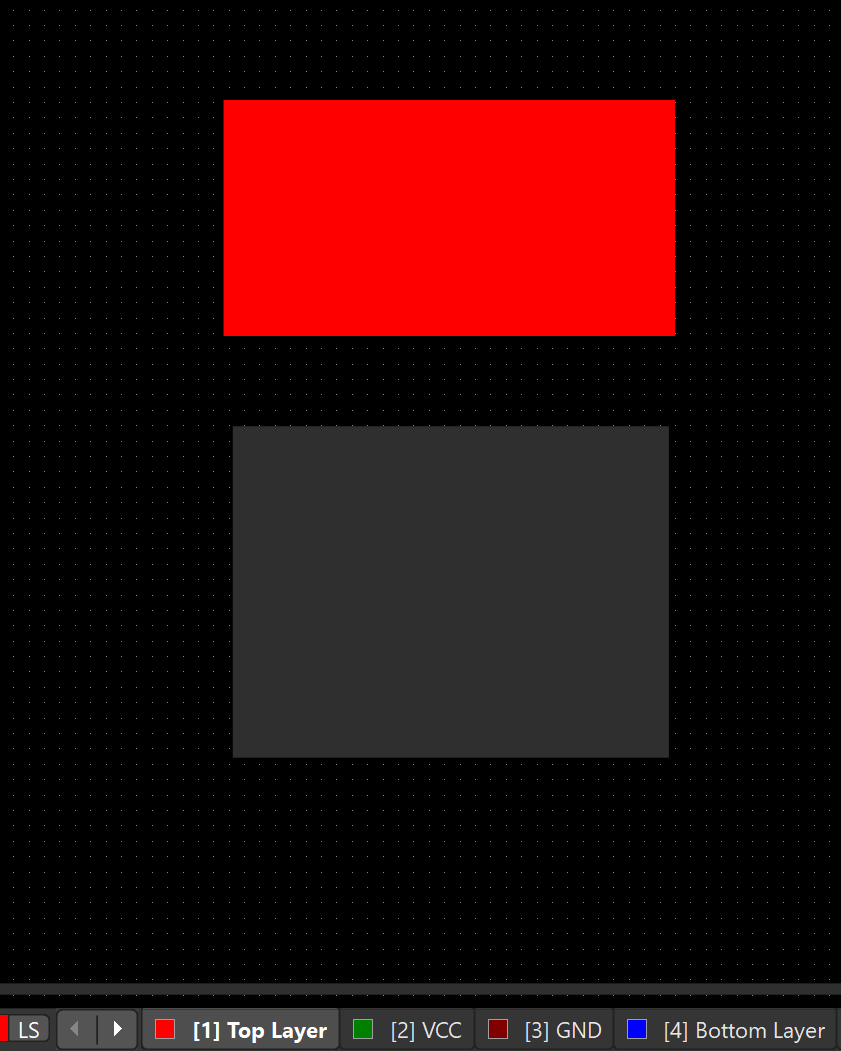

正片層和負片層在設計和生產上都是不同的。正片層設計默認是無銅的,平常用于走線的信號層,可以用“線”、“銅皮”等進行大塊鋪銅與填充操作。走線和鋪銅的地方意味著這里的銅保留,沒有走線和鋪銅的地方銅被清除;負片層則正好相反,即默認鋪銅,就是生成一個負片層之后整一層就已經被鋪銅了,走線的地方是分割線,沒有銅存在。要做的事情就是分割鋪銅,再設置分割后的鋪銅的網絡。負片層設計默認是有銅的,走線和鋪銅(其實是去除銅)的地方意味著這里的銅被清除,沒有走線和鋪銅的地方銅被保留。圖2和圖3分別為正片層鋪銅區域和負片層去除銅的區域。圖4,圖5分別為3D模式顯示效果,可以清晰地看到兩者的區別。
圖2
圖3
