1、 文檔目標
使用層對(Layer Pair)功能在機械層顯示元件位號的操作方法
2、 問題場景
在高密度PCB板設計中,由于空間的局限性,會舍棄絲印層上的位號,以留出更多的空間進行元件布局和布線。出于生產參考的需要,會把元件位號放置在機械層,以便生產時用于元件定位參考。一個個去修改元件位號所在層需要大量時間,這時候就可以用到層對(Layer Pair)功能。
3、軟硬件環境
1)、軟件版本:Altium Designer 19.1及以上版本
2)、電腦環境:Windows 10
3)、外設硬件:無
4、解決方法
1)、打開PCB文件,打開左側View Configuration窗口

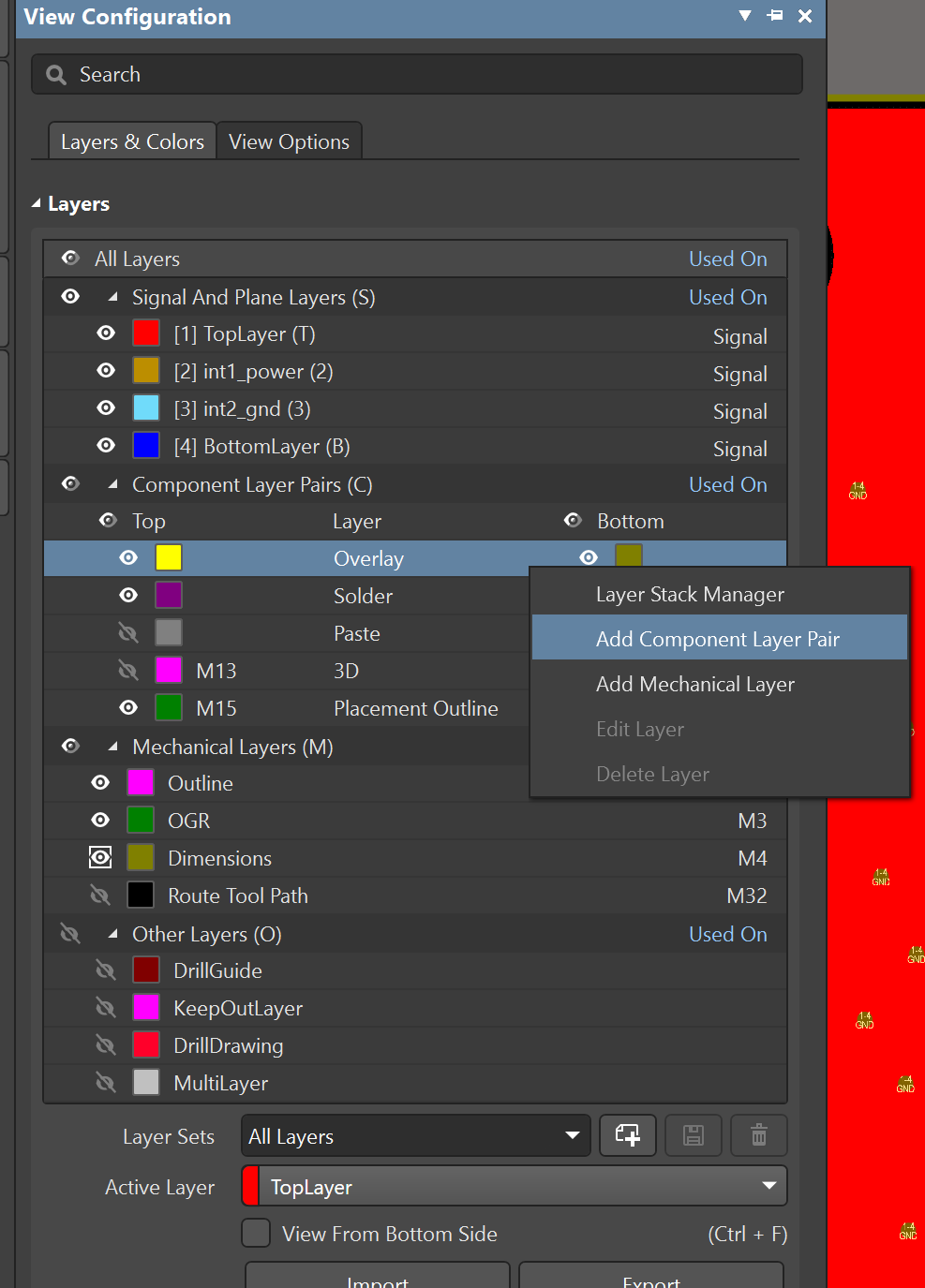

2)、在Component Layer Pairs處任意位置,單擊鼠標右鍵選擇”Add Component Layer Pair“打開編輯窗口。
圖 1

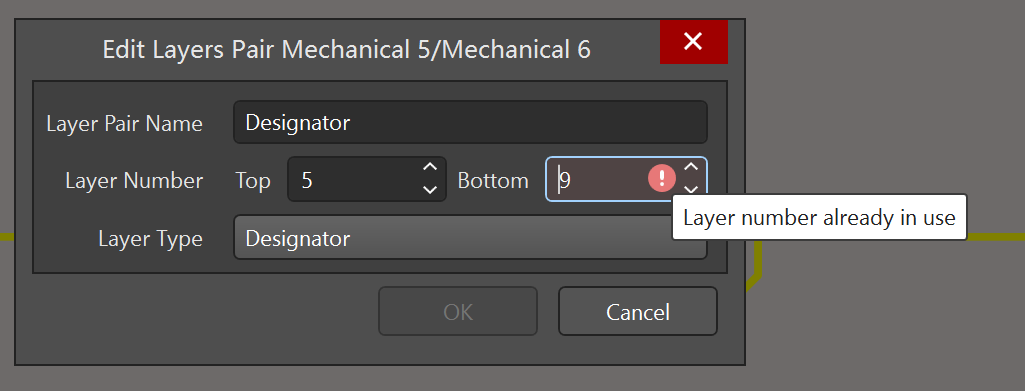

3)、在Layer Type下拉框中選中“.Designator",在Layer Number選擇使用的機械層,Top和Bottom分別為T(mén)op層元件和Bottom元件對應使用到的機械層。數字為機械層編號,如5就代表機械層5。當指定的機械層已經在PCB中被使用的時候,會出現紅色”!“,表示該機械層已被使用,需指定另一個機械層。
圖2

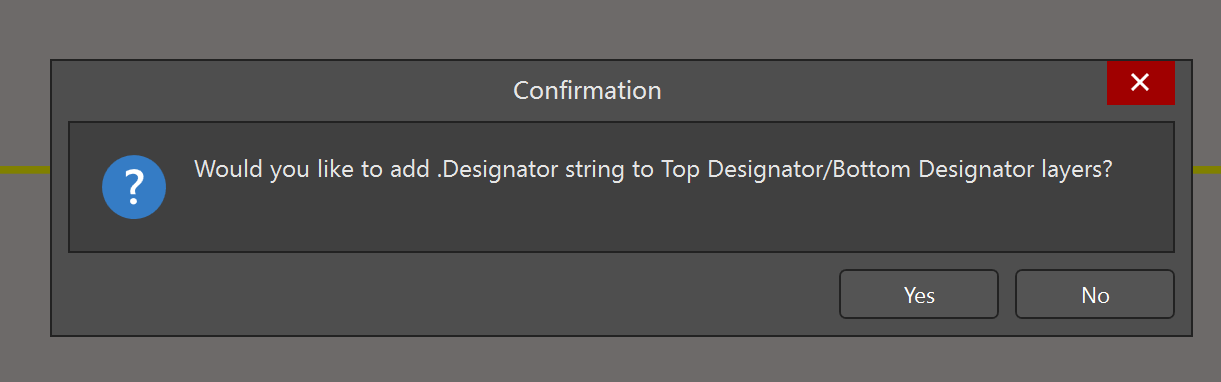

4)、確認后點擊“OK”會彈出圖3對話框,詢問是否要在指定的機械層添加特殊字符“.Designator”。由于要顯示位號,所以此處選yes。
圖3

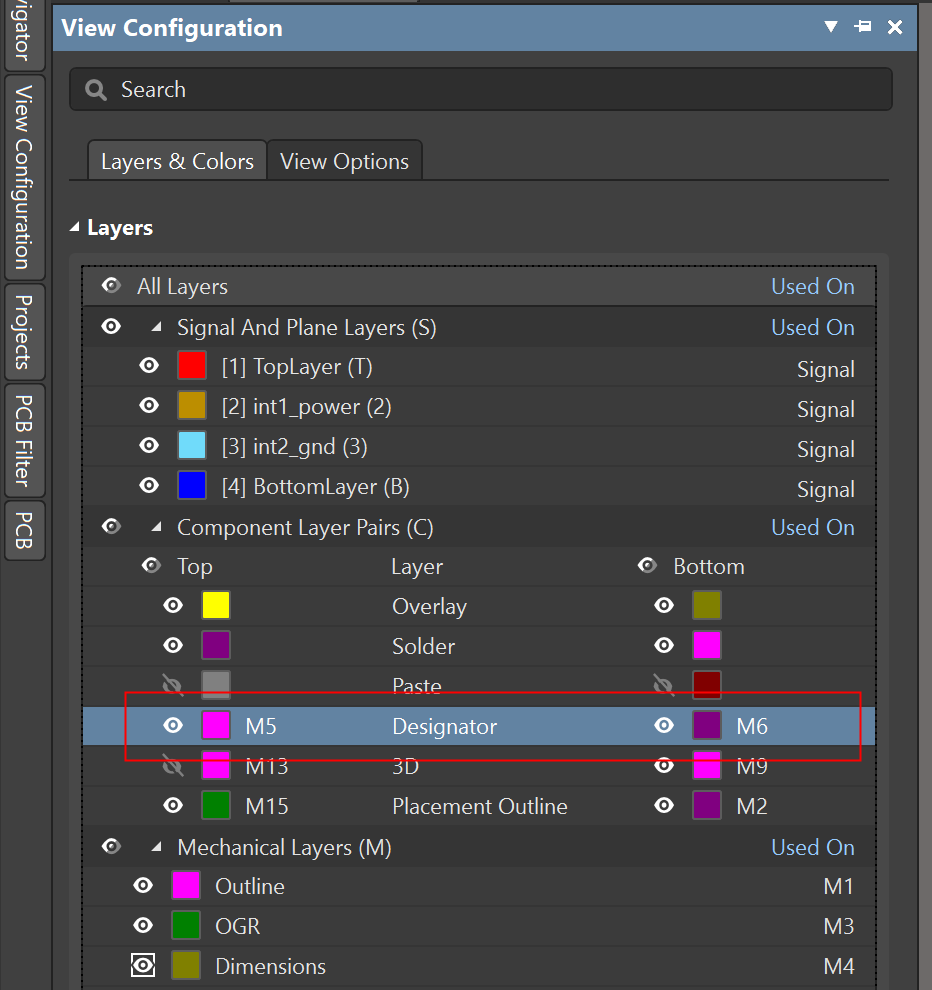

5)、回到PCB中再次打開View Configuration窗口,在Component Layer Pairs處發現添加的機械層5和6已經出現,并且類型為Designator,如果這兩層是不顯示的,點擊眼睛標志,設置成顯示。
圖4

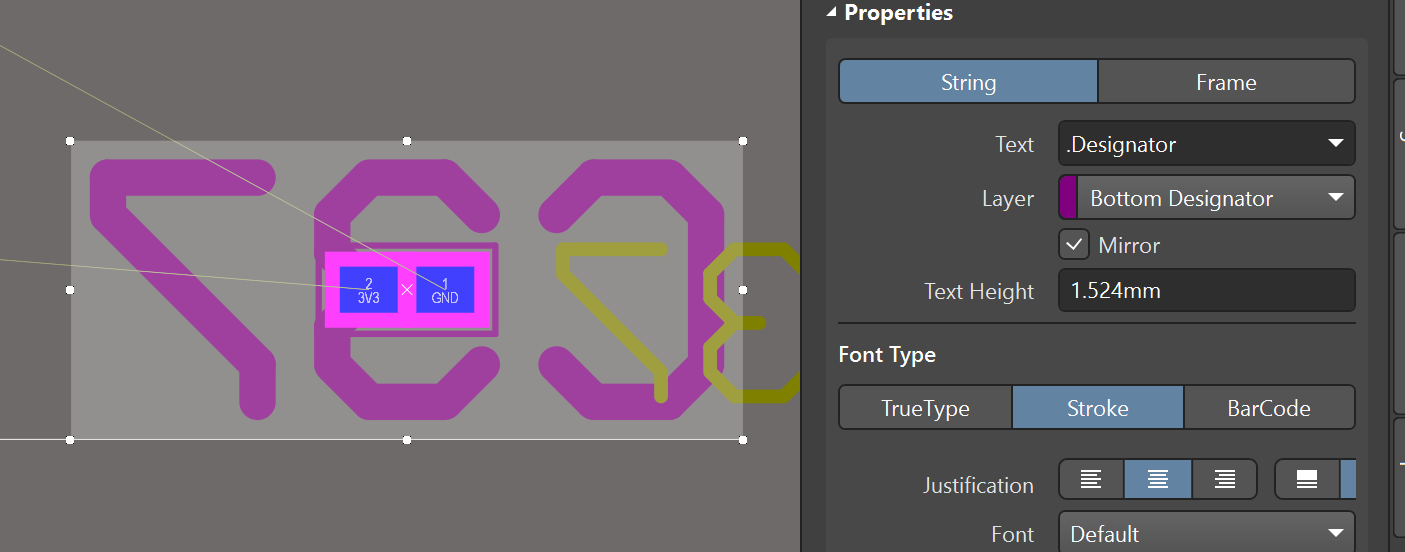

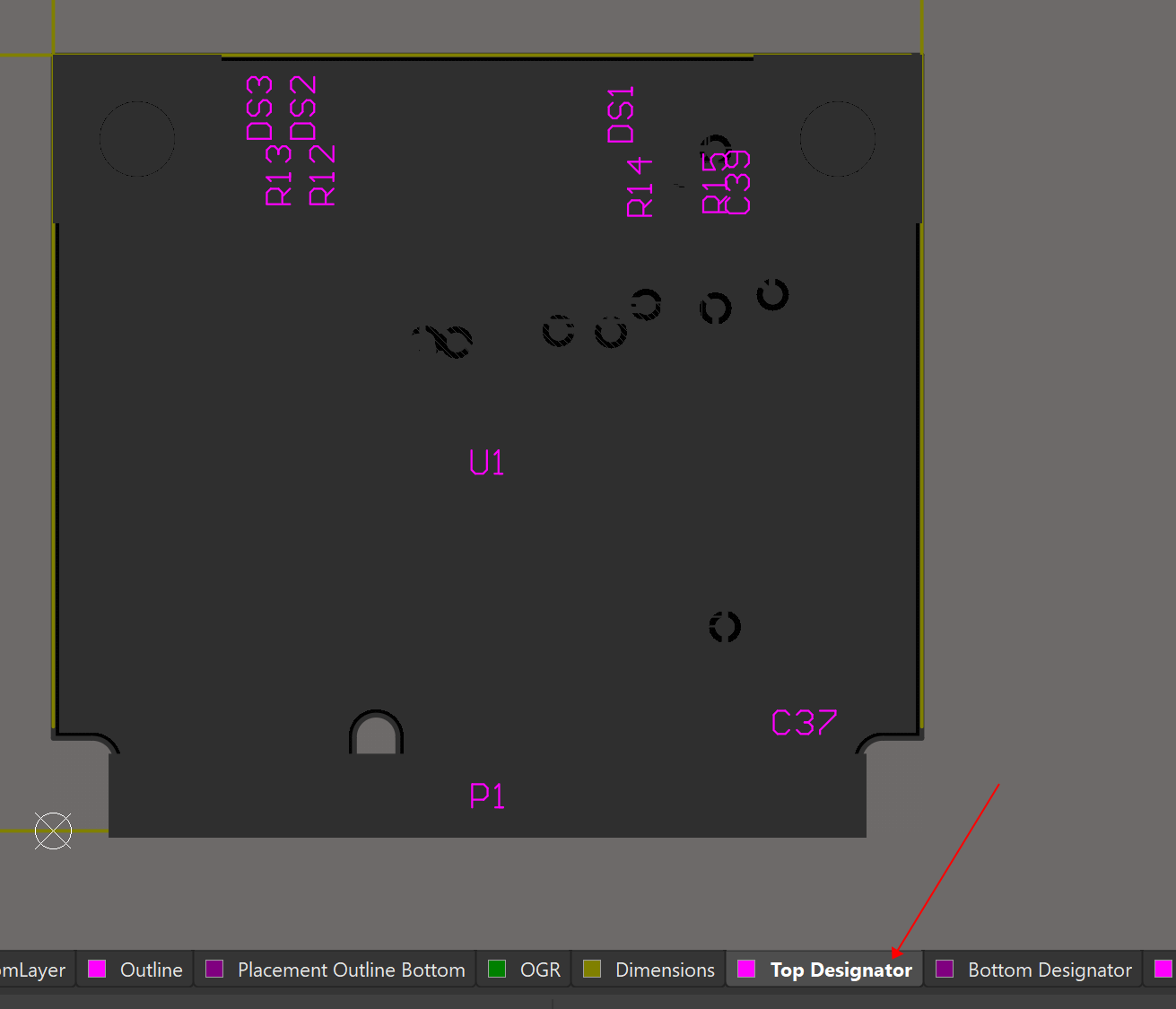

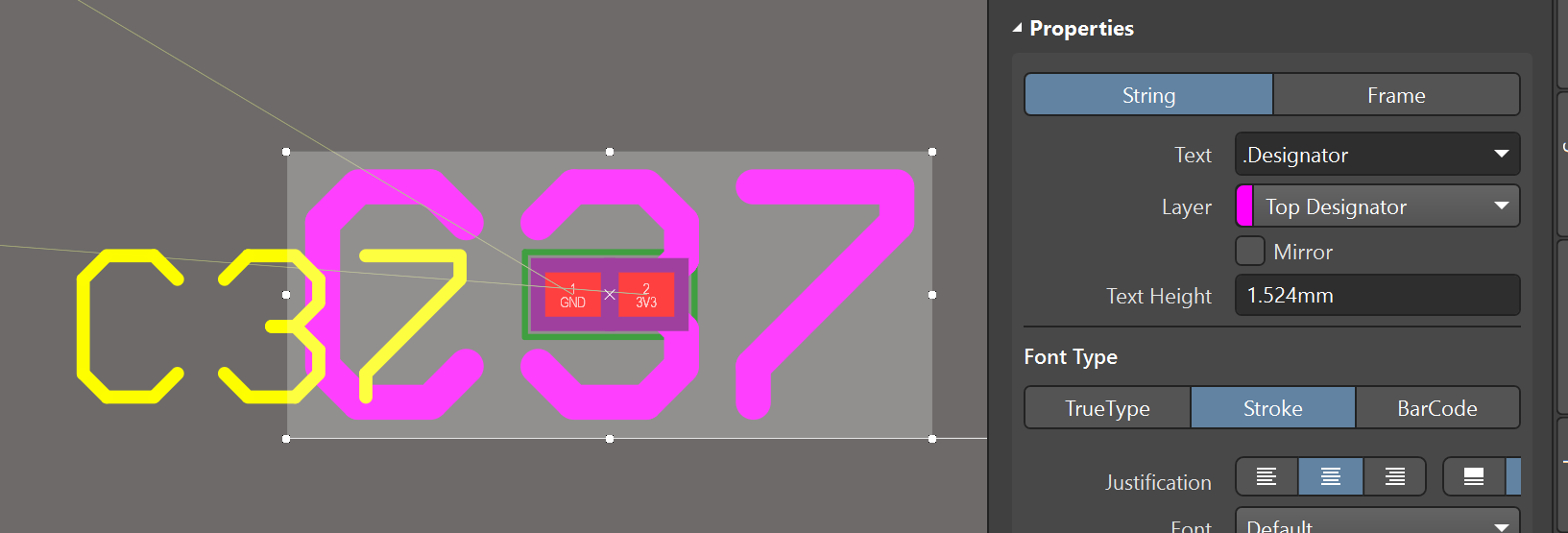

6)、顯示Top Designator層,元件位號已經顯示。并且當元件在Top層或Bottom層之間變換時,位號會和絲印層一樣自動調整到對應的顯示層。
圖5
圖6
圖7
