【Altium】PADS的封裝轉成AD封裝操作方法

1、 文檔目標

PADS封裝轉成AD封裝


2、 問題場景

工程師在PCB設計過程中,會經常遇到各種EDA文件格式的互轉,根據不同工程師使用軟件習慣,這里介紹演示PADS器件封裝轉AD格式封裝的操作方法。


3、軟硬件環境

1、軟件版本:AD22.9.1

2、電腦環境:Windows 10

3、外設硬件:無


4、解決方法

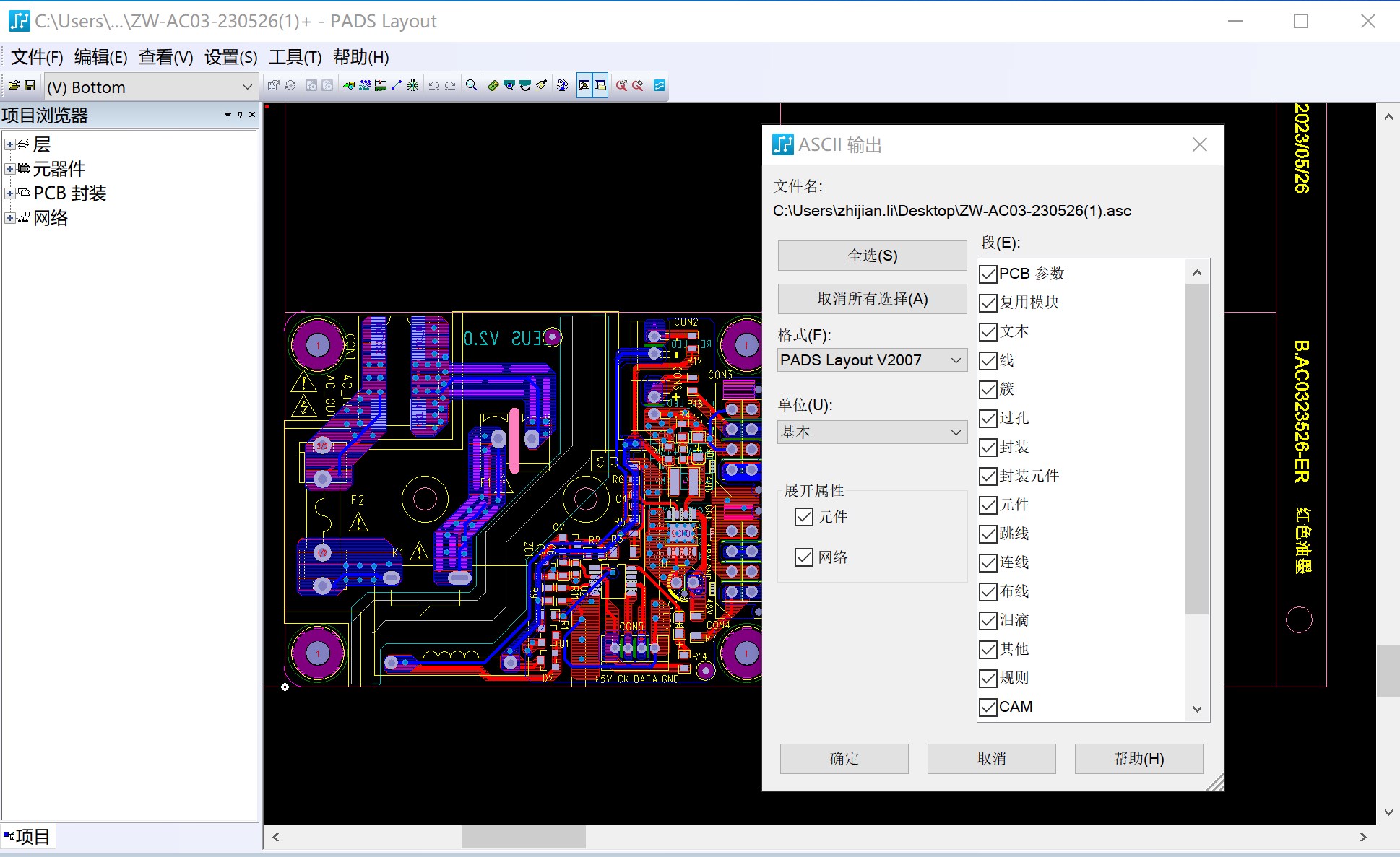

1、首先我們需要到PADS軟件中執行菜單命令“文件→導出”類型是.asc文件,選擇好位置之后點擊保存,在彈出的ASCII輸出界面框點擊全選輸出所有段,在格式中選擇“PADS Layout V2007”,展開屬性里勾上元件和網絡,如圖所示,然后點擊確定導出PADS文件,如圖1所示。



圖 1

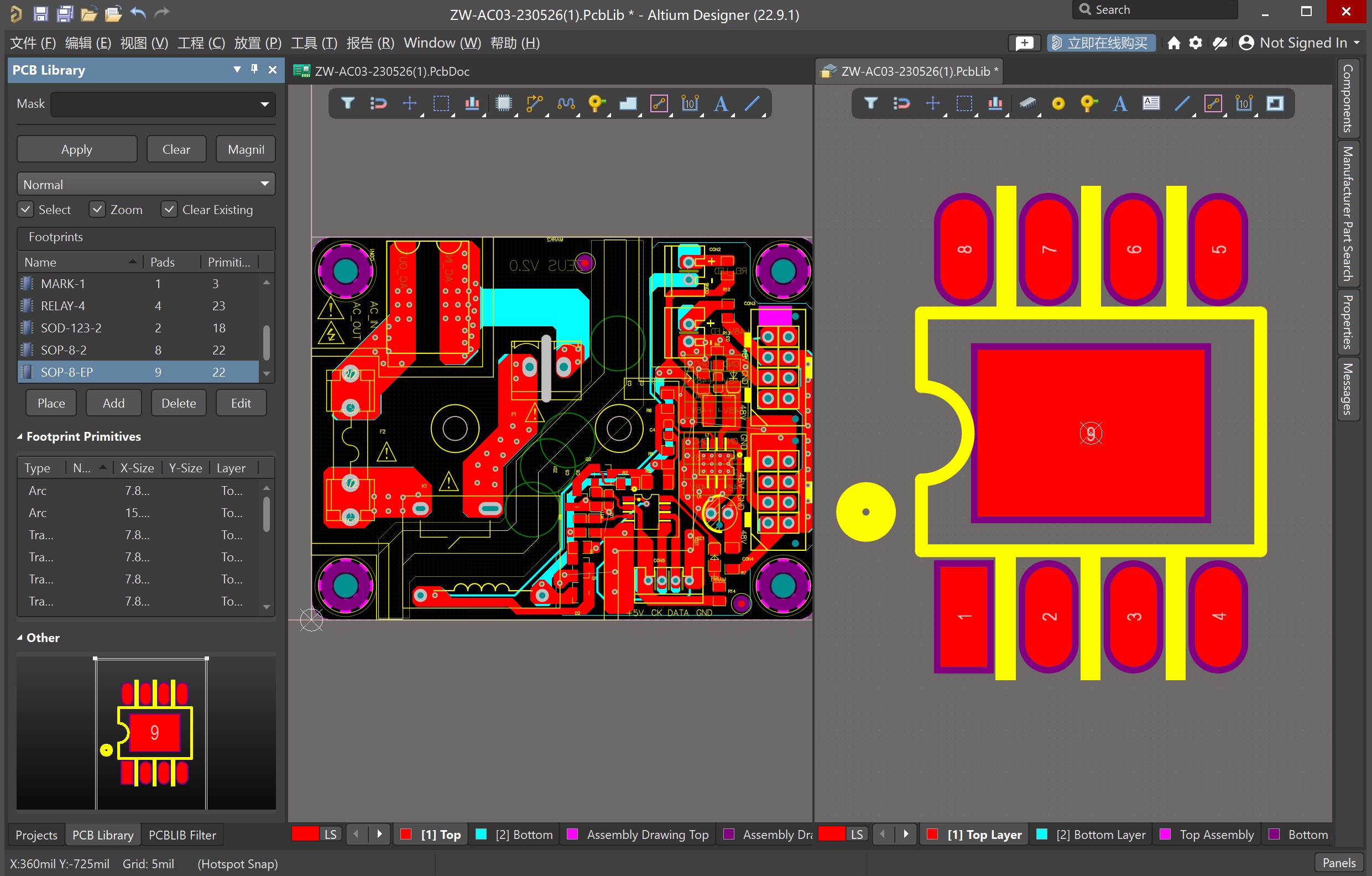

2、打開AD軟件,文件→導入向?qū)?,將導出?asc文件導入AD軟件中,等待一會即可成功導入PADS文件,然后再執行快捷鍵“D→P”,即可將PCB文件中的器件封裝導出到庫中,即可使用。但是轉換完成之后需進行檢查,特別是異形焊盤加通孔的焊盤,防止出錯。轉換成功后如圖2所示。
