在繪制電子系統中的IC元器件原理圖時，經常要在一些IC元器件上的引腳名或者網絡標簽的字母上方畫橫線，例如RD、RESET、CS等，表示該控制引腳低電平有效。

操作步驟：

在原理圖庫編輯界面雙擊需要設置的引腳或者在放置引腳的狀態下按Tab鍵；在彈出的Properties面板中，Name文本框內，在每個需要加上劃線的字母后面加上一個反斜杠“”，這樣就可以實現在管腳名稱上增加上劃線。

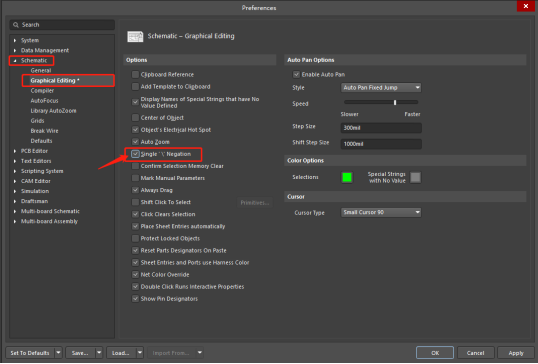

從Altium Designer 21版本開始，當在Preference界面下的Schematic-->Graphical Editing 選項卡中，勾選Single ’’ Negation 后。單擊Apply及OK完成設置。

在原理圖庫編輯界面雙擊需要設置的引腳或者在放置引腳的狀態下按Tab鍵；在彈出的Properties面板中，Name文本框內，在字符串的最前面加上一個反斜杠“”，這樣就可以實現在整個管腳名稱上增加上劃線。
