【ANSYS】HFSS中如何查看遠場方向圖?-2022

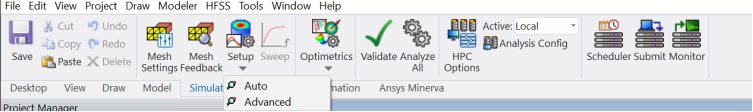

1. 設置求解類型:



也可以這樣

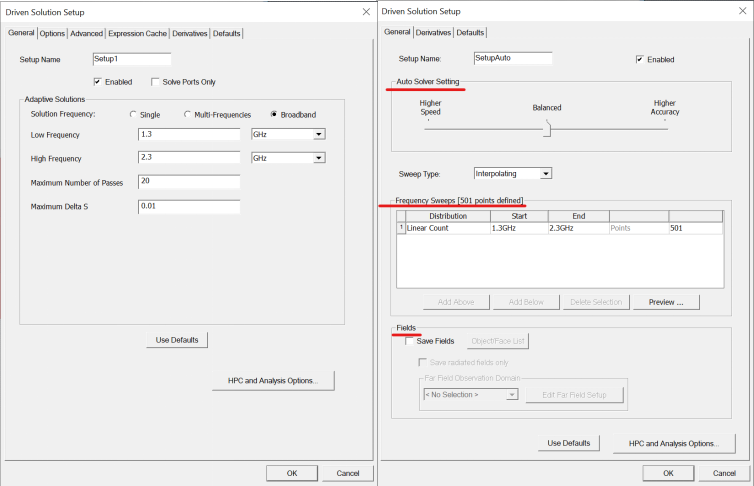

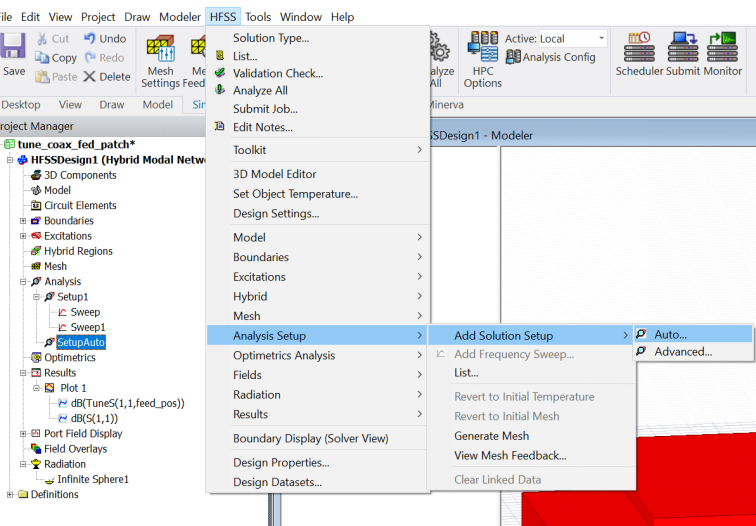

可選擇自動或高級:

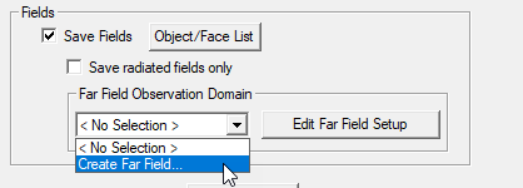

兩者頻率掃描的設置都差不多,為了在求解過程中同時得到遠場,都需要勾選Save Fields,自動求解在General->?Fields-> Save Fields,高級求解在Advanced -> Fields-> Save Fields,然后新建或選擇已有的遠場設置。

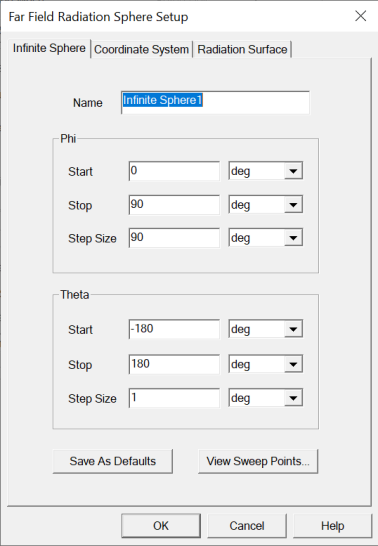

按需進行相應設置:



2. 添加頻率掃描(僅限高級求解設置)

自動求解可跳過本步。

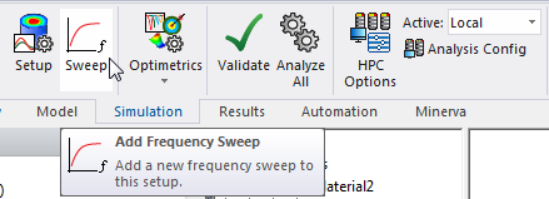

高級求解-添加掃頻:

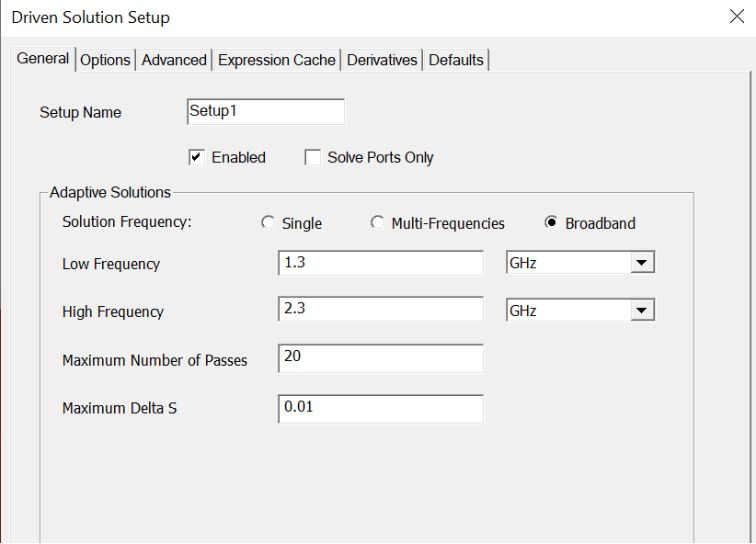

選擇Multi-Frequencies或Boardband(單頻點也是一樣的操作)

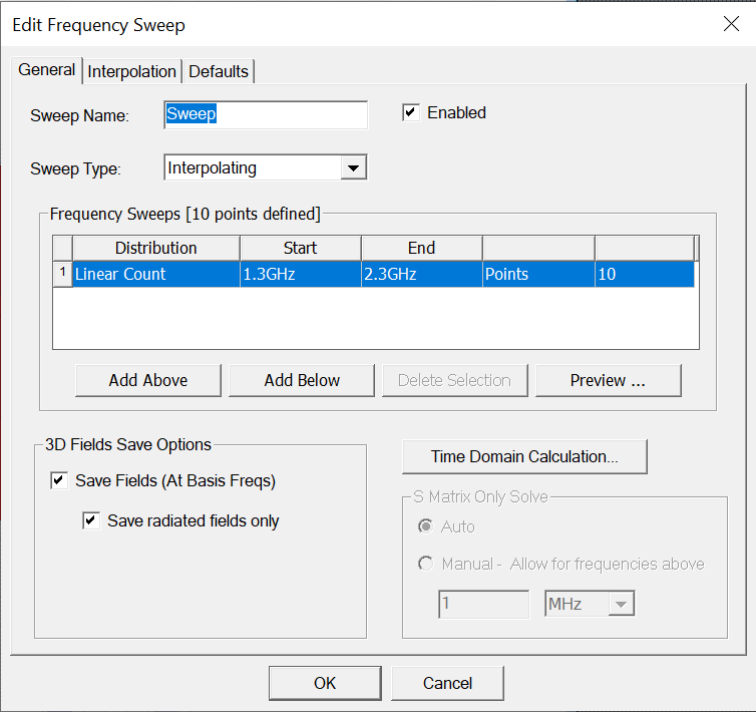

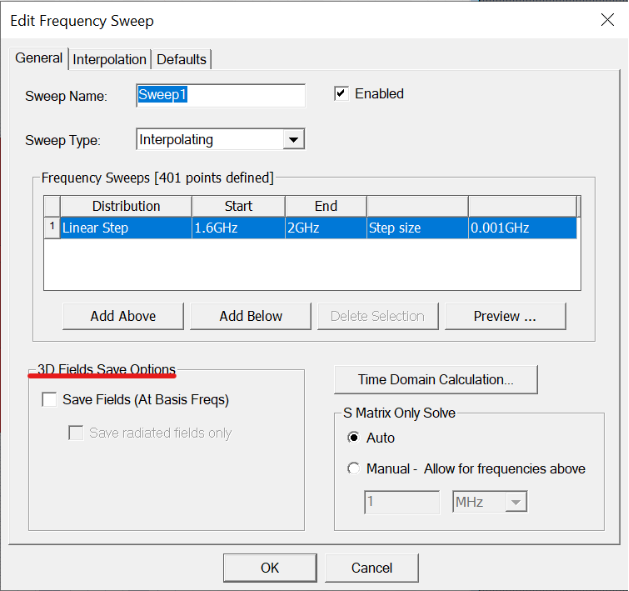

將其勾上就可以了,不勾選則默認求解中心頻點。此時S Matix將不可用,如果不需要這么多頻點,同時不影響SYZ參數的求解精度,那么增加一個新的sweep設置:

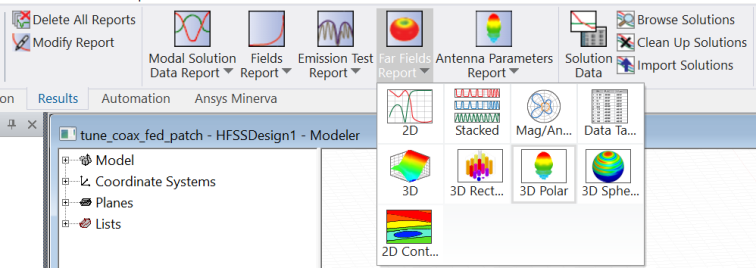

3. 查看結果

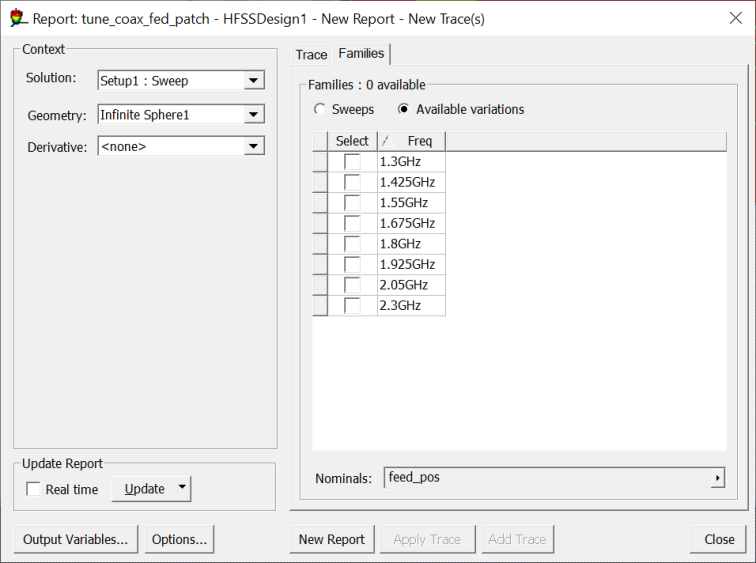

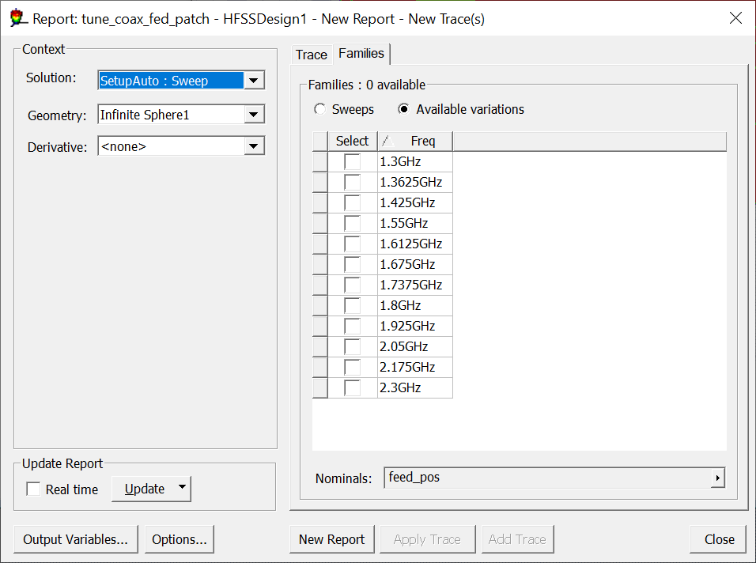

自動(12個頻點):



手動(指定10個):
