在繪制原理圖時，經(jīng)常會遇到功能模塊復用的情況。利用器件頁面符進行功能模塊的復用。

設置步驟如下：

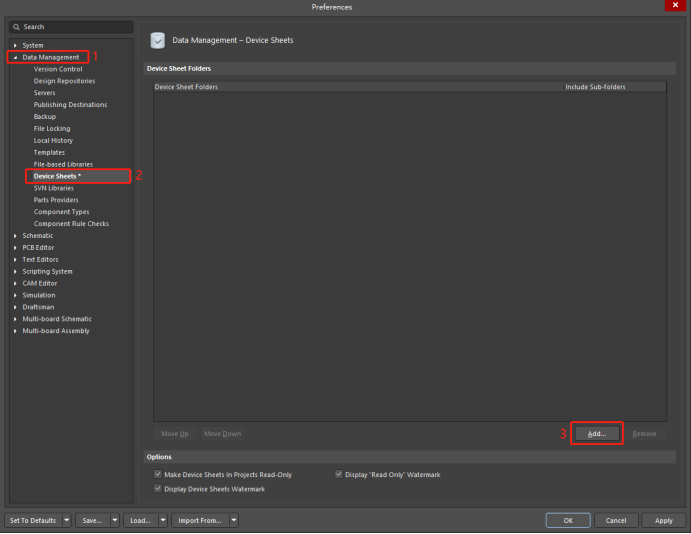

1） 設置“器件頁面符”路徑。

優(yōu)選項-->Data Management-->Device Sheets,點擊Add;

選擇路徑，然后點擊OK確認。

2） 需要復用的原理圖。

把需要復用的原理圖，拷貝到剛才設置的路徑內(nèi)。

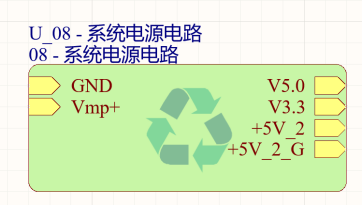

3） 使用原理圖。

在繪制原理圖時，點擊菜單Place-->Device Sheet Symbol，選擇需要放置的器件頁面符號即可
