PCB設計中，AD能否批量自動添加屏蔽過孔？如何操作？

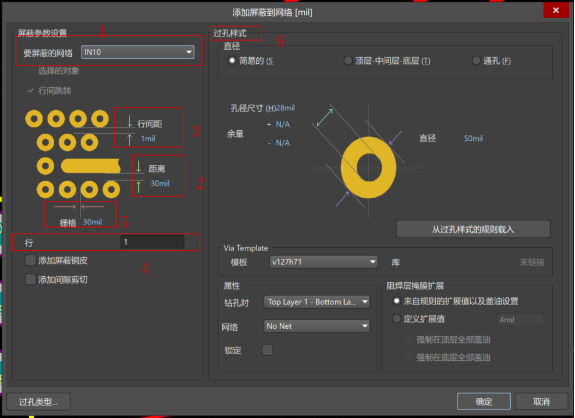

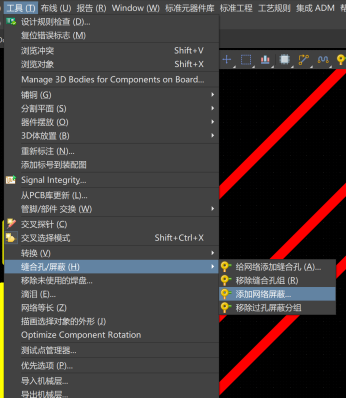

1. 在PCB界面中，執行菜單工具——縫合孔/屏蔽——添加網絡屏蔽，打開“添加屏蔽到網絡”對話框

（1） 設置需要屏蔽的網絡，此處選擇要屏蔽的網絡為IN10

（2） 設置過孔邊緣到信號線邊緣的間距距離

（3） 設置兩百過孔之間的行間距。如果過孔行數為1， 則忽略此間距值

（4） 設置過孔行數

（5） 設置過孔之間的間距

（6）設置過孔樣式、尺寸及過孔的網絡

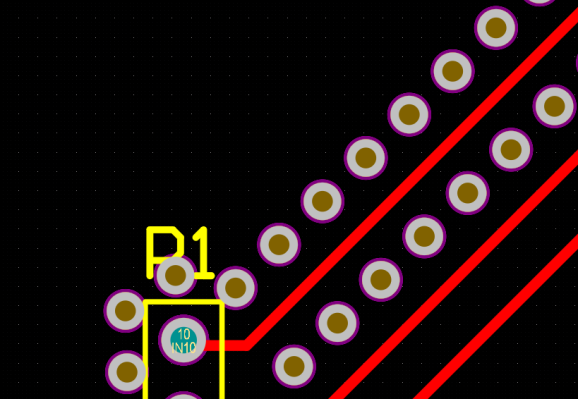

2. 按需要設置完參數后，點擊“確定”，軟件會自動添加屏蔽過孔
