PCB板TOP層和BOTTOM層都有元器件，BOM表把兩面的元器件混在一起導出，給貼片或者調試帶來一定的麻煩，能否按TOP層和BOTTOM層導出。

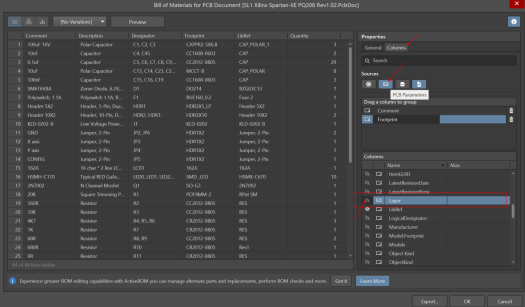

1. 在BOM表的窗口右側Properties處點擊Columns，然后在其下方Sources處選擇PCB Parameters。

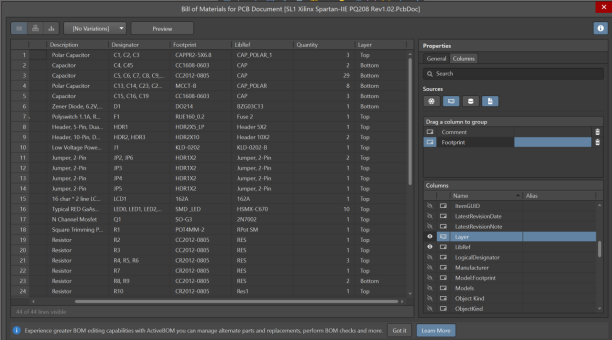

2. 在Columns處找到Layer，點擊左邊的“眼睛”符號，將Layer設置為可見，這樣就可以讓元器件所屬的層信息在左側列表中顯示出來。

3. 進行BOM表導出，導出的BOM表中就包含了Layer的信息。
