打開設置選項

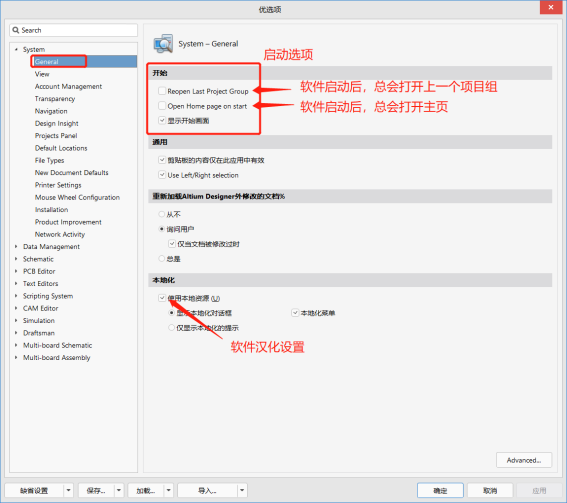

通用參數設置。

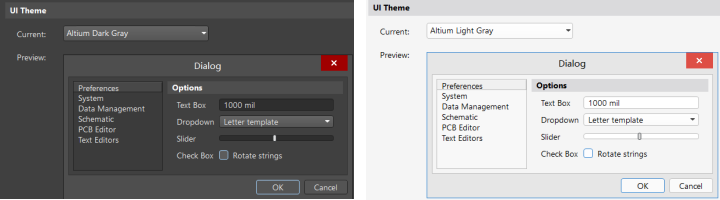

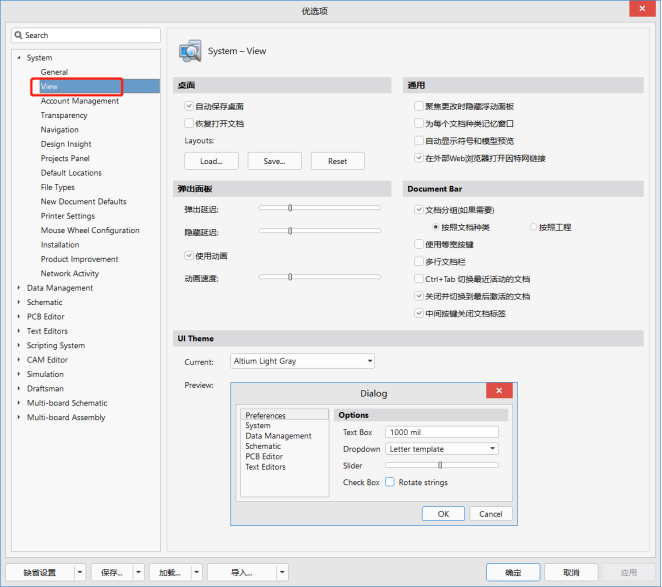

UI界面設置。

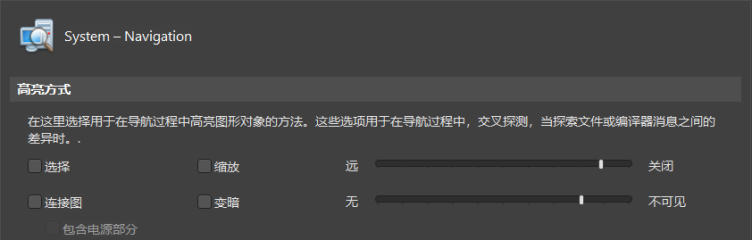

Navigation參數設置

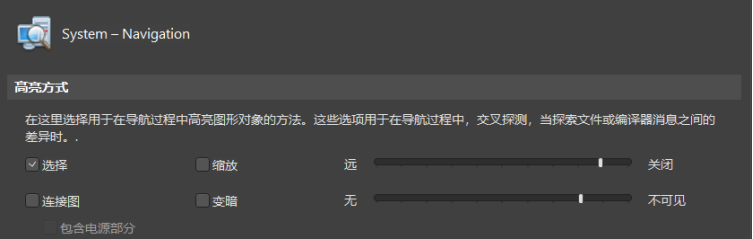

高亮方式

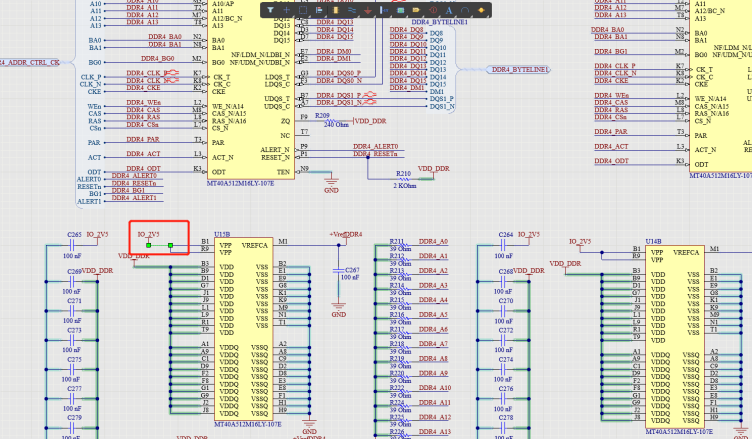

Alt+右鍵選中一條網絡。
高亮方式,勾選“選擇”

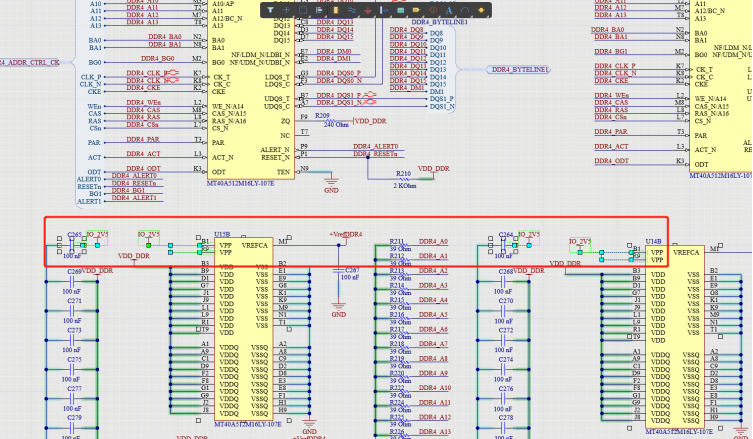

再次選中網絡網絡后,會把原理圖對應的所有網絡都處于被選中狀態。

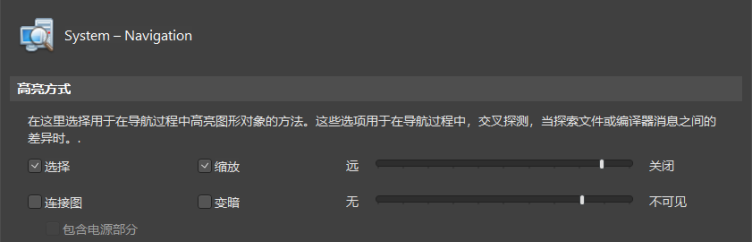

高亮方式,勾選“縮放”

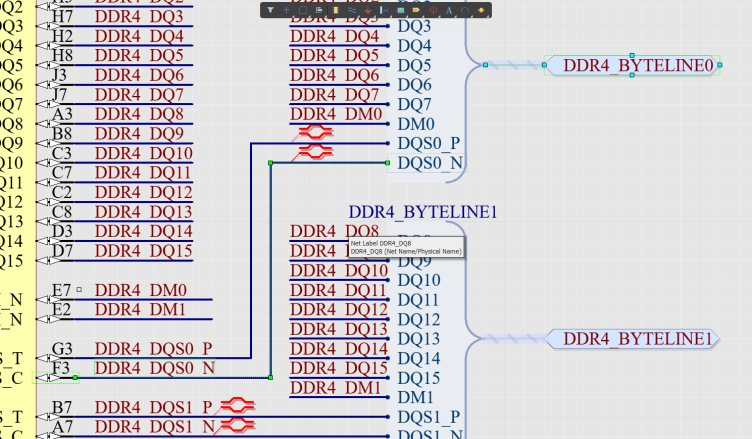

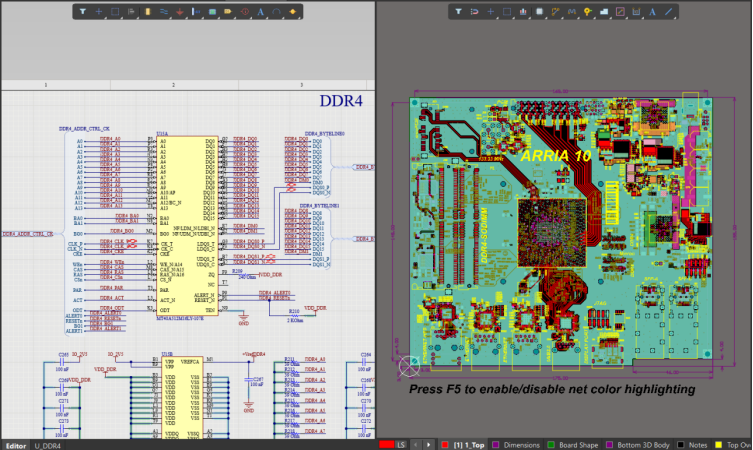

縮放前:

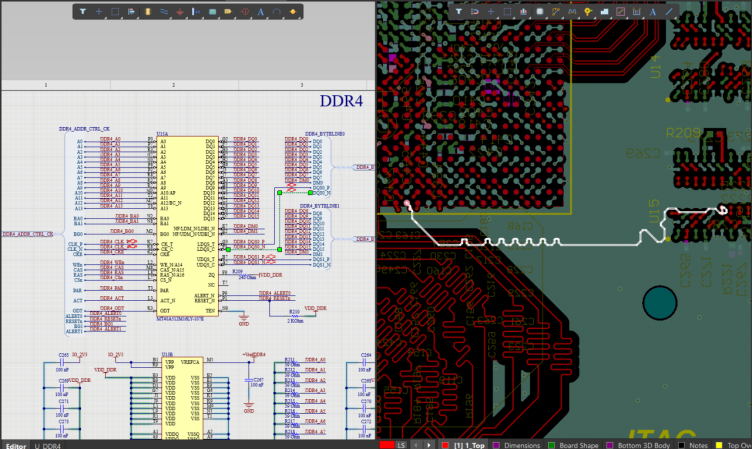

縮放后:會將目標網絡在可視界面放大

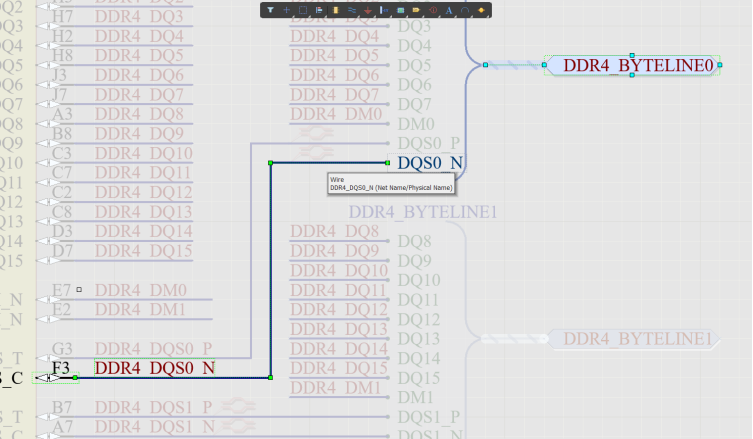

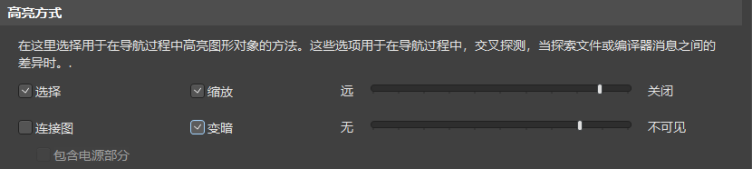

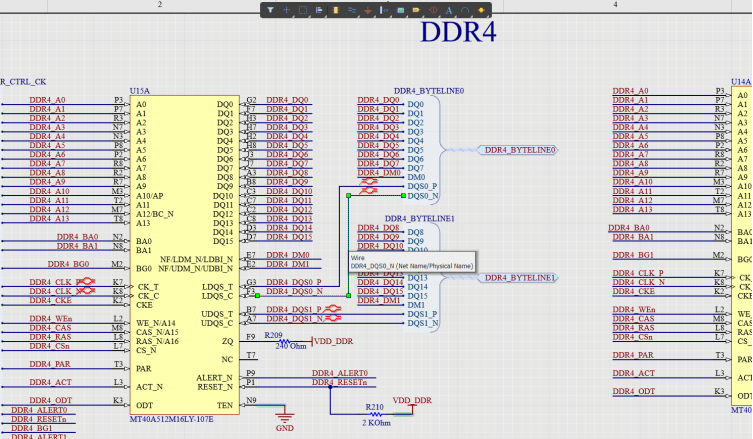

高亮方式,勾選“變暗”
原理圖對應網絡呈現高亮效果,其他所有網絡會變暗。

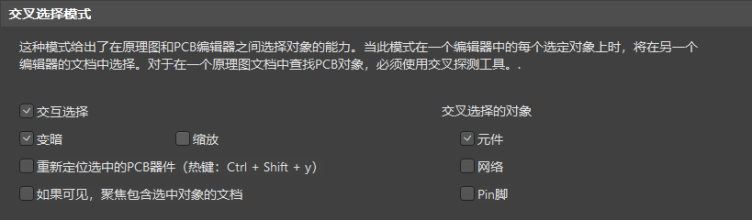

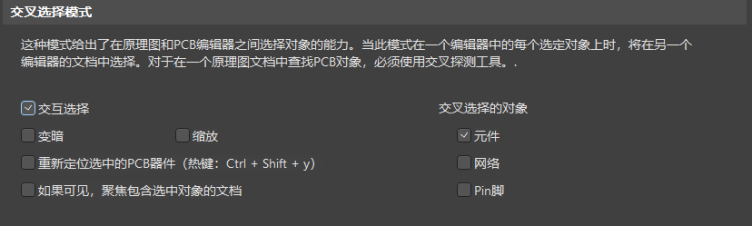

交叉選擇模式

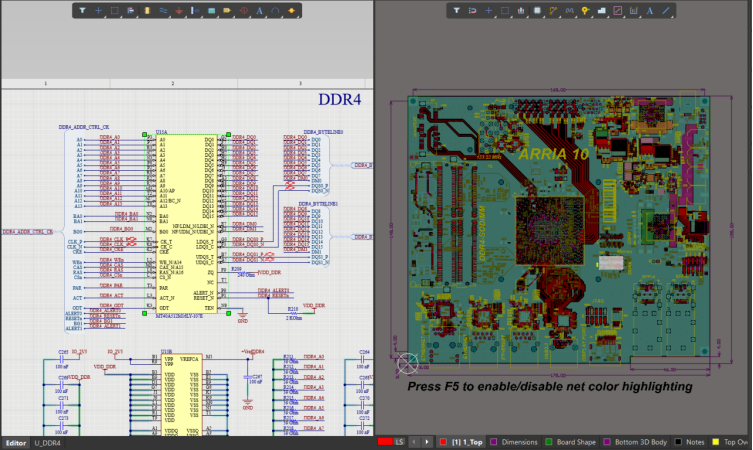

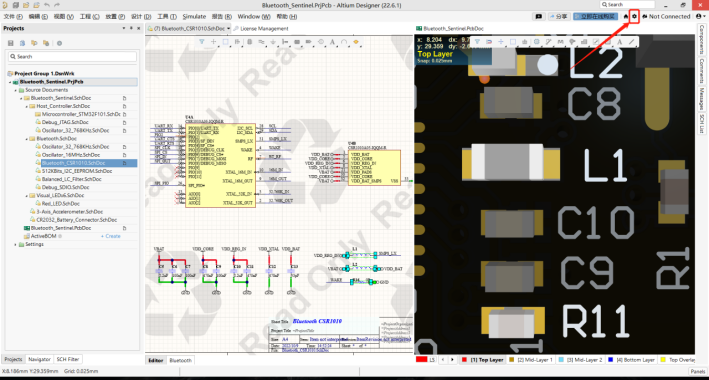

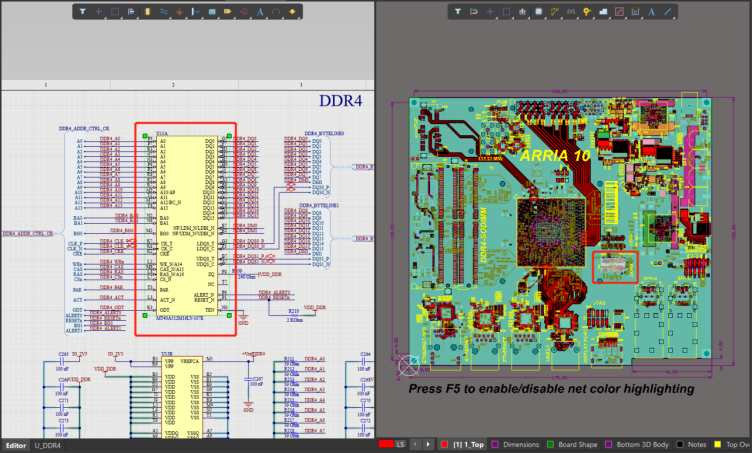

原理圖和PCB界面垂直分割。

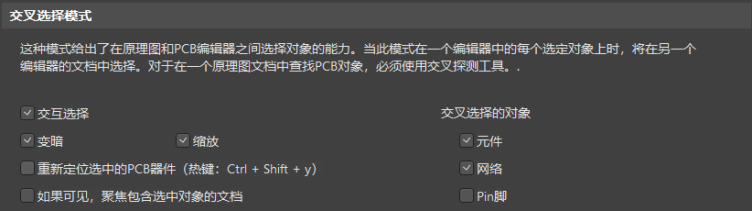

勾選“交叉選擇”,交叉選擇對象為“元件”,網絡對象同理。

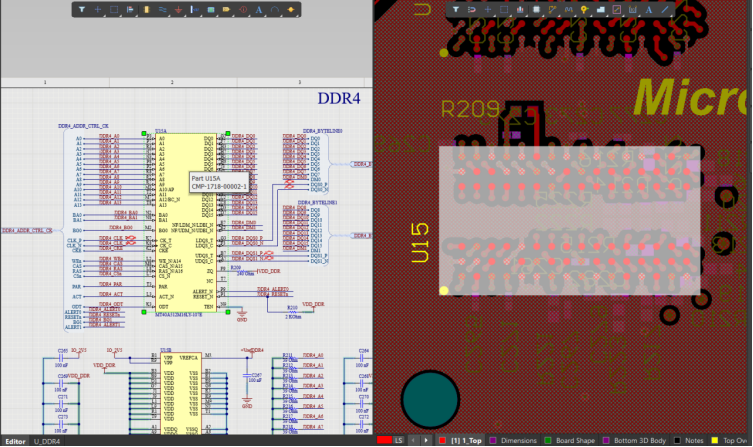

在原理圖上選中一個元器件后,PCB中也會出現元器件高亮狀態。

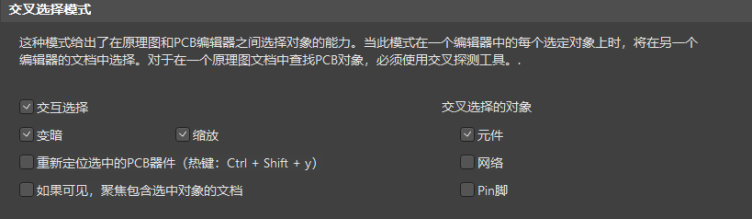

勾選“變暗”。
調暗除所選項目以外的所有其他對象的顯示。
勾選“縮放”。
被選中的對象會進行縮放動作,縮放到適合所有對象的界面。
對象為網絡同理。
