在AD21中為什么不能把畫的線直接切換到Keepout層？

從AD21開始，Keepout的使用和之前版本相比，做了改變，AD將Keepout作為不同于信號層和機械層的一個元素存在，所以不能像之前版本那樣，把PCB上畫的線（Track）通過層的切換直接變更到Keepout層。

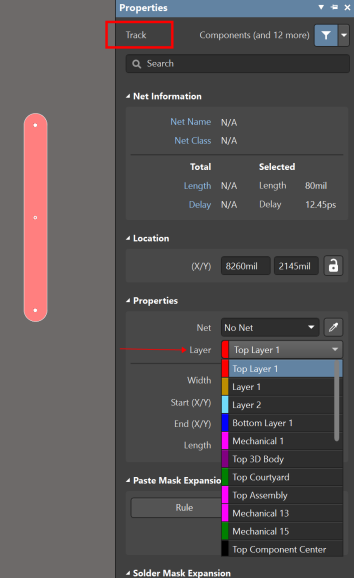

屬性為Track的線在層切換的下拉框中無法看到Keepout層

如果要把Track改成Keepout，需要使用Convert命令：Tools—Convert—Convert Selected Primitives to Keepouts。轉換后可以看到Keepout是一種呈網格狀的線。

當然，可以和AD之前版本一樣直接在Keepout層上畫Keepout線。

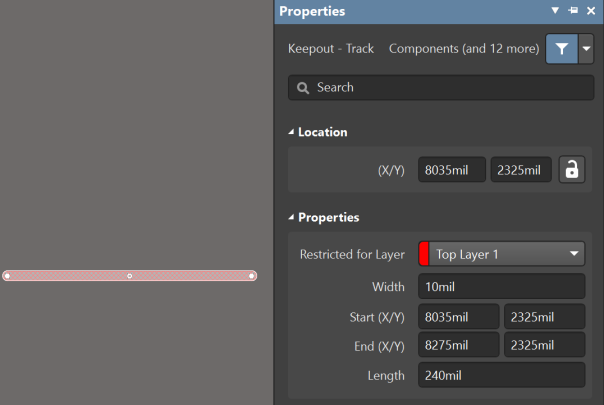

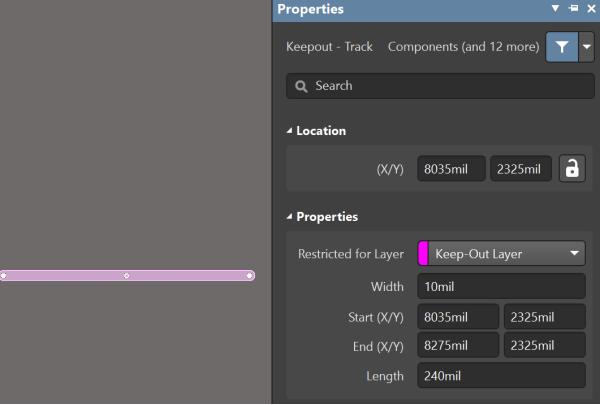

對于Keepout線，層的設置將決定該線對哪些層有效。通過層設置可以將Keepout線設置為Keep-Out層和當前PCB疊層結構中其他的布線層，并且顏色會變成對應層的顏色。如果設置在Keep-Out層，此線對所有布線層有效；如果設置為某一層（如Top），則只對當前層有效。
