應用場景：在設計過程中一些電路，例如電源電路，串口通信電路是通用的，因此可以從一個PCB拷貝到另一個PCB，這時候如果以某個焊盤中心作為參考點進行拷貝的時候，則可以精確的復制到指定位置。

軟硬環境：

1、 軟件版本：Altium Designer 23.1.1

2、電腦環境：Window 10

解決方法：

1. 打開需要復制的電路的PCB。

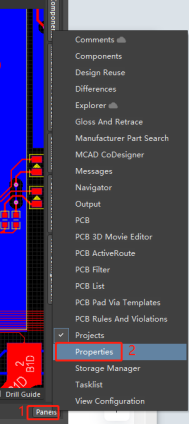

2. 點擊右下角“Panels”，之后在彈出的菜單中勾選“Properties”。

圖 1

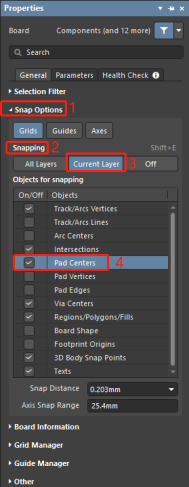

3 在Properties界面中展開“Snap Options”選項，在“Snapping”標簽下選擇“Current Layer”或者“ALL Layers”;并在Objects for?snapping中勾選“Pad Centers”

圖 2

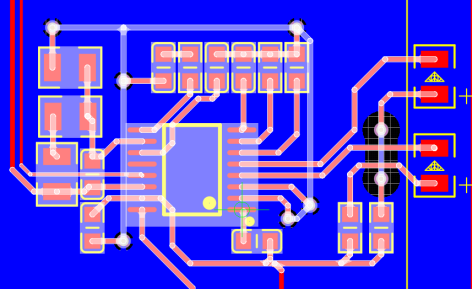

4 按照以上情況配置完成之后，就可以選中被復制的電路，然后在“Edit”菜單中選擇“Copy”，并在復制電路上選擇一個焊盤作為參考點（例如芯片的1腳）

圖 3

5 這樣就可以方便的在不同PCB中進行精確復制，很大程度上節省了重復工作。
