1、 文檔目標

解決如何在PCB中設置覆銅的隱藏或透明

2、 問題場景

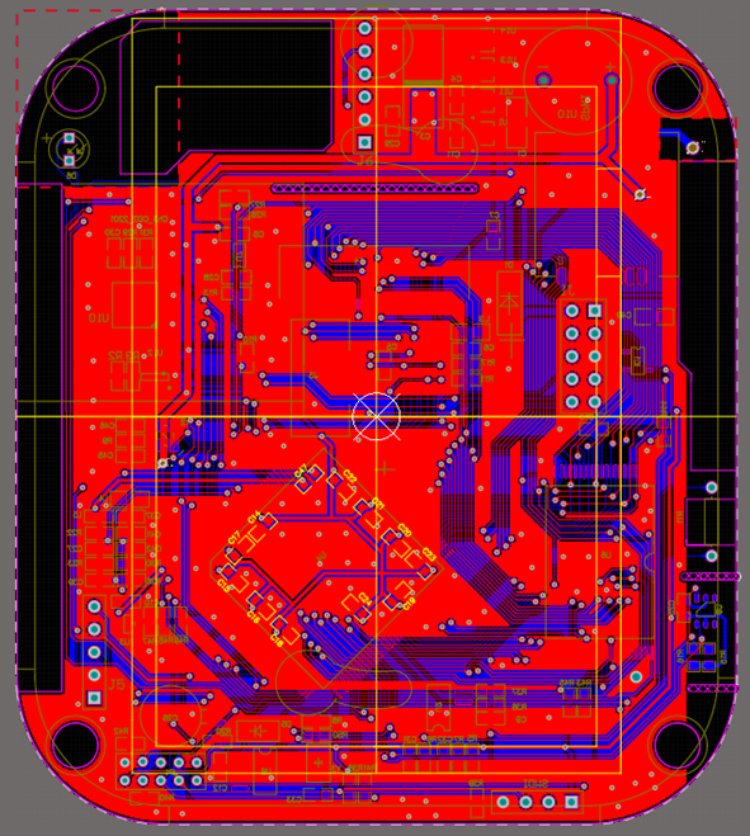

在設計過程中一些電路，會使用大面積的覆銅來進行鋪地。但當查看或修改電路的時候，大面積的覆銅會使得查看起來很不方便。設置覆銅的隱藏或透明就可以很好解決這個問題。

圖 1

3、軟硬件環境

• 軟件版本：Altium Designer 23.1.1
• 電腦環境：Windows 10
• 外設硬件：無

4、解決方法

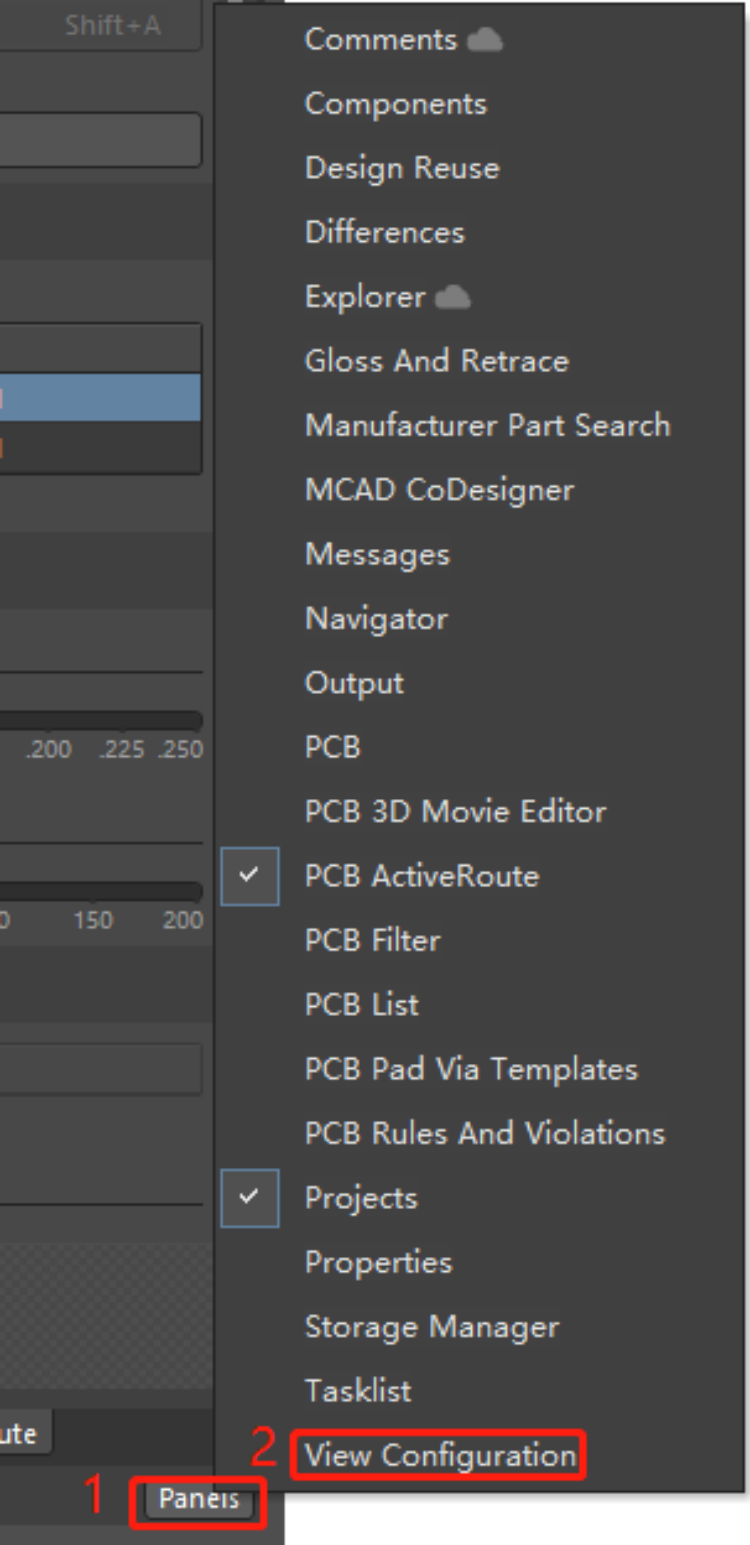

1. 點擊右下角“Panels”，之后在彈出的菜單中勾選“View Configuration”。

圖 2

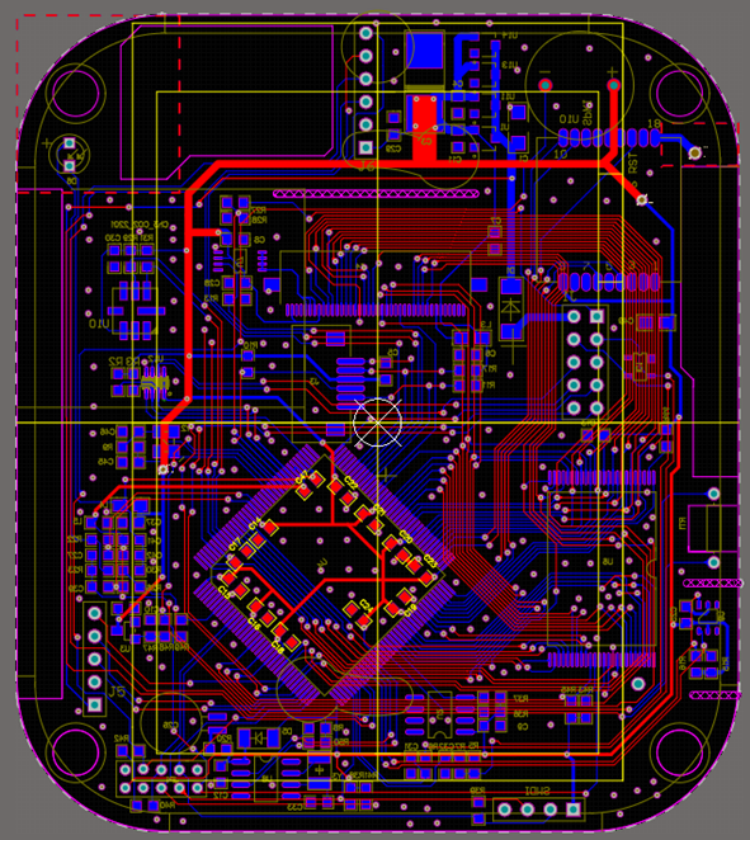

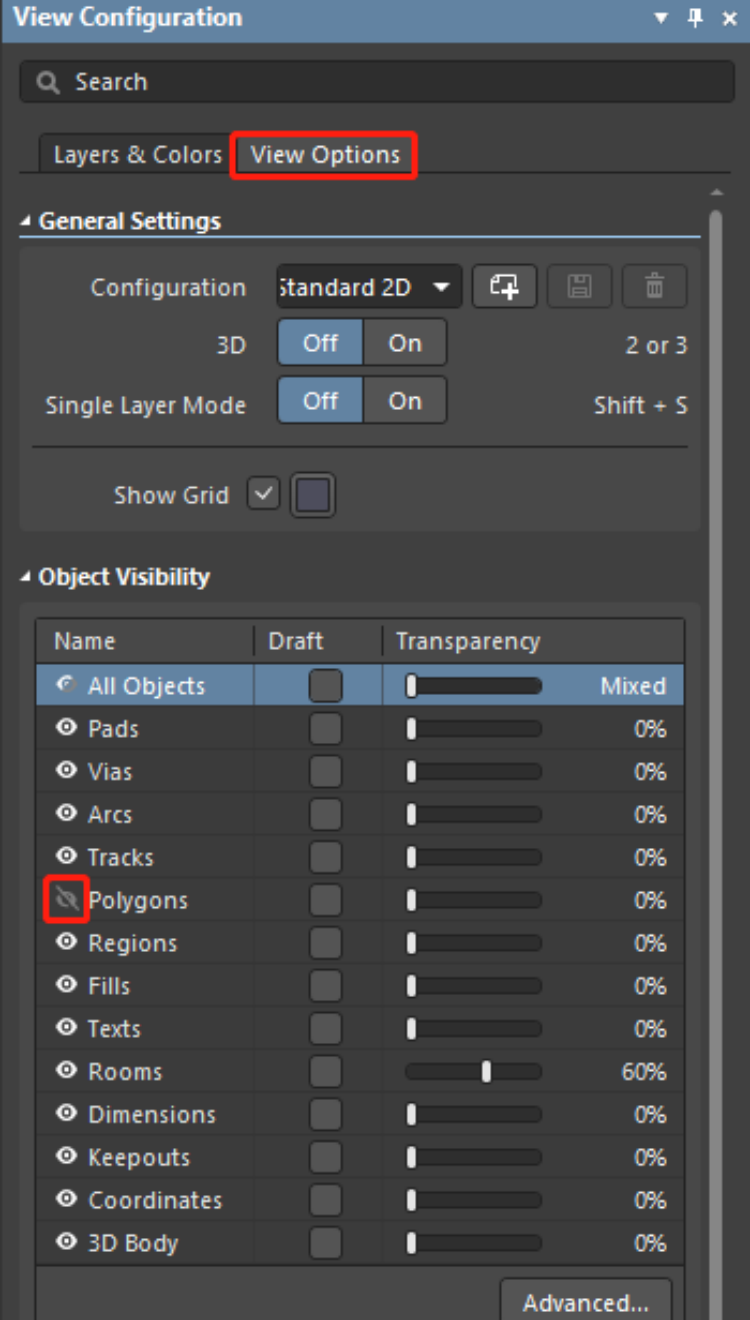

2 在View Configuration界面中選擇“View Options”標簽，點擊關閉Polygons前面的小眼睛（圖3），即可隱藏覆銅（圖4）。

圖 3

圖 4

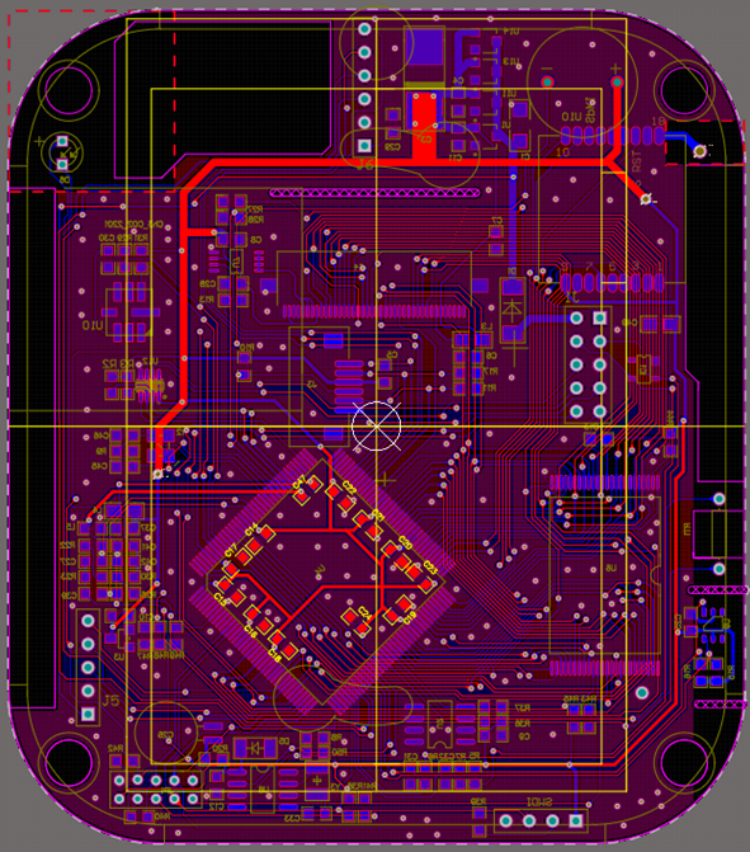

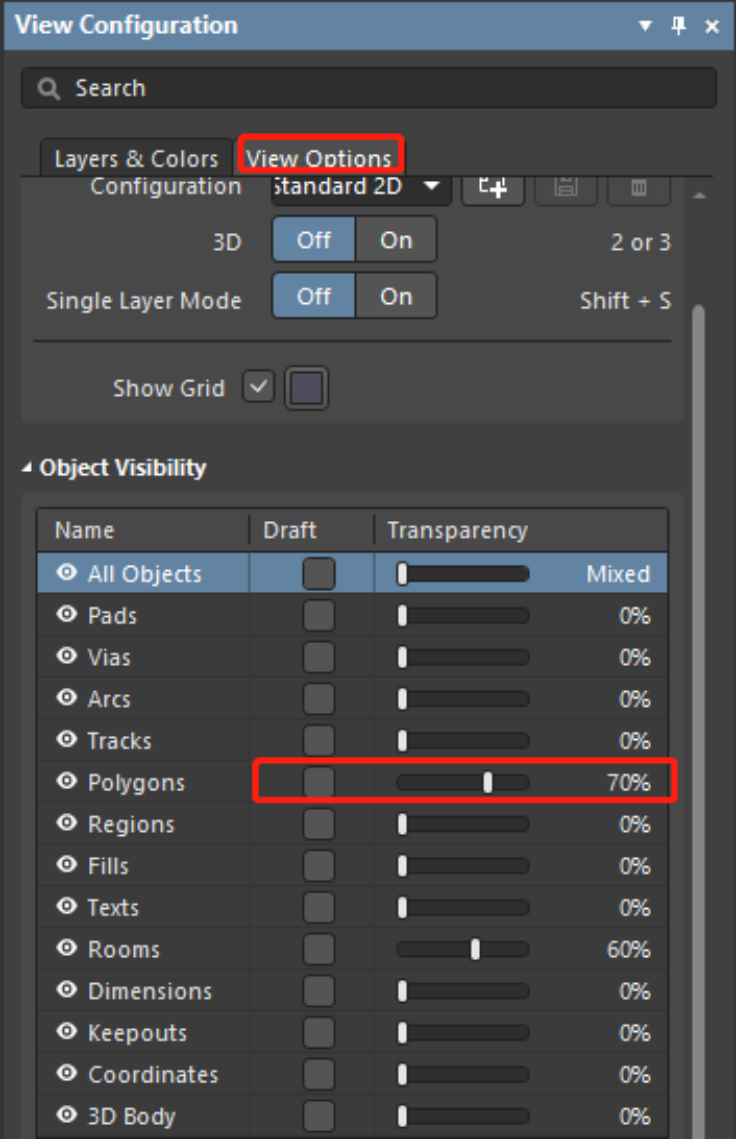

3 在View Configuration界面中選擇“View Options”標簽，調整Polygons后面透明度為70%（圖5），使得覆銅的透明度變?yōu)?0%（圖6）。

圖 5

圖 6

4 這樣就可以方便地查看或修改走線了。
