概述
AutoCAD是一種計算機輔助設計 (CAD) 軟件，建筑師、工程師和建筑專業人員可依靠它來創建精確的二維和三維圖形。
主要功能包括：
- 使用實體、曲面和網格對象繪制、標注和設計二維幾何圖形及三維模型
- 自動執行任務，例如比較圖形、計數、添加塊、創建明細表等
- 使用附加模塊應用程序和 API 進行自定義
行業專業庫
AutoCAD包含面向工程建設、機械設計、電氣設計等行業的專業化功能和元件庫。
AutoCAD在很短的時間內完成設計任務。自動執行常規操作，例如插入門、生成物料清單以及創建 PLC I/O 圖形。通過行業庫使用 750,000 多個智能對象和零件。

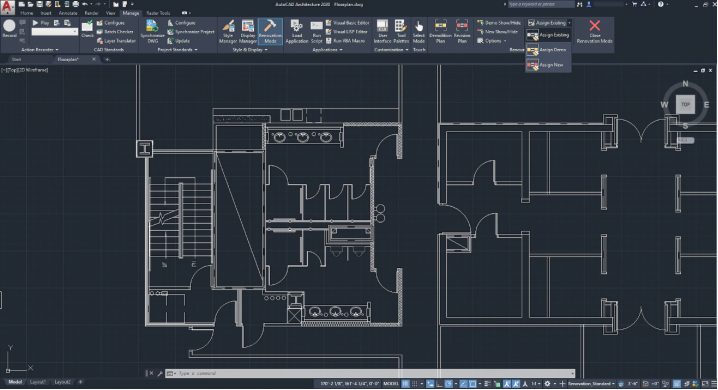

建筑行業庫
Architecture工具組合使用包含 8,500 多個智能對象和樣式的行業專業化工具組合，加速建筑設計與繪制草圖工作。
主要功能與應用：
- 建筑改造，更快速地設計并實施改造。
- 墻、門和窗：使用具有真實世界行為和構造的元素創建文檔和圖形。
- 設計和文檔編制：借助詳圖構建和注釋記號工具進行創建。
研究表明，Architecture 工具組合可以節省樓層平面、立面和其他常見建筑設計任務的時間，總體工作效率提高 61%。

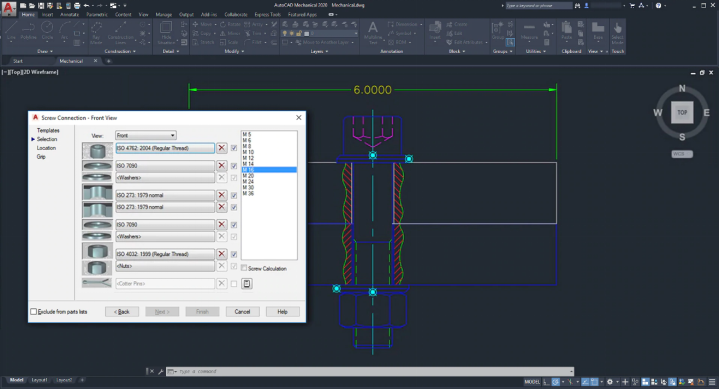

機械行業庫
借助包含 700,000 多個智能零件和功能的機械工程行業專業化工具組合，使用戶能夠更快完成設計。
主要功能與應用：
- 圖層管理：隔離和恢復圖層組并指定線型和線寬。
- 隱藏線：在發生更改時自動更新幾何圖形。盡可能地減少手動重畫
- 700,000 多個標準零件和特征：用標準零部件生成精確的圖形。
- 機械生成器與計算器：高效分析設計（包括軸、彈簧、皮帶、鏈條和凸輪生成器）。
- 記錄三維 CAD 模型：對原生 Inventor 零件和部件模型進行詳細設計。
- 可重復使用的機械繪圖詳細設計工具：使用專為機械設計量身定制的智能繪圖工具。
- 自定義工具組合庫和發布：創建并保存自定義工具組合。
- 命令預覽和上下文菜單：預覽圓角、倒角和偏移命令。
- AutoCAD 移動應用程序：隨時隨地利用 AutoCAD? 的強大功能。
- 智能機械工程尺寸標注：使用小型對話框創建尺寸標注。
- 支持國際繪圖標準：提供標準設計文檔。
- 關聯引出序號和 BOM 表：創建自動零件列表和 BOM 表。
研究表明，Mechanical工具組合將工作效率提高了 55%，大大節省了常規 AutoCAD機械設計任務所需的時間。

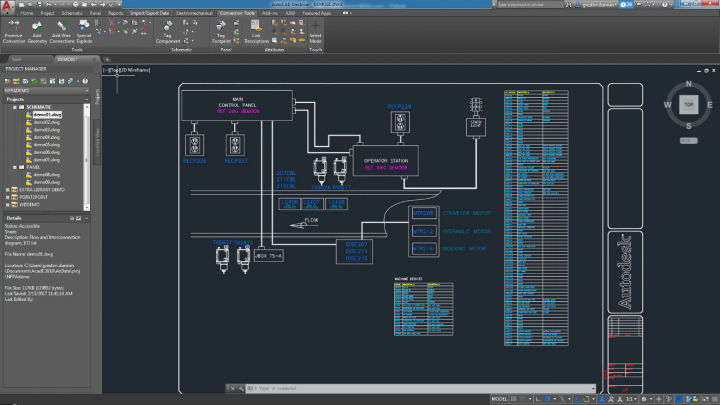

電氣電子行業庫
借助電氣設計行業專業化工具組合，高效地創建、修改電氣控制系統以及編制文檔。
主要功能與應用：
- 自動生成報告：成和更新自定義的報告。
- 客戶和供應商協作：利益相關方輕松共享 DWG? 圖形。
- 輕松管理項目：用文件夾來組織圖形并對電氣繪圖項目文件重新排序。
- PDF 發布：原理圖發布到多頁 PDF。
- 導線編號、元件標記：過自動進行導線編號和元件標記來減少錯誤。
- 回路設計和重復使用：用回路編譯器進行簡單的電氣設計。
- 電氣原理圖符號庫：豐富的電氣符號庫中進行選擇。
- 實時錯誤檢查：構建階段開始前發現問題。
- 線圈和觸點交互參考：實時跟蹤主/輔觸點
- 從電子表格生成 PLC I/O 圖形：定義項目的 I/O 指定。
- 用于零件的目錄瀏覽器：增強了預覽功能，支持直接插入元件。
- 與 Inventor 的互操作性：與 Inventor 相結合的機電解決方案。
研究表明，Electrical工具組合將工作效率提高到 95%，大大節省了常規 AutoCAD電氣設計任務所需的時間。
功能列表
二維草圖、圖形和注釋：
- 文本設定：創建單行或多行文字 (mtext) 作為單個文字對象。格式化文本、列和邊界。
- 引線：創建帶各種資源的引線，包括文本或塊。輕松設置引線格式，并定義樣式。
- 中心線和圓心標記：創建和編輯移動關聯的對象時自動移動的中心線和中心標記。
- 表格：創建數據和符號分別在行和列中的表格、應用公式，并鏈接到 Microsoft Excel 電子表格。
- 修訂云：為圖形中新的更改繪制修訂云，從而快速識別更新內容。
- 視圖：按名稱保存視圖，輕松返回到特定視圖以便快速參考或應用到布局視口。
- 布局：指定圖形大小、添加標題塊、顯示模型的多個視圖。
- 字段：使用文本對象中的字段來顯示字段值更改時可自動更新的文本。
- 數據鏈接：通過在 Microsoft Excel 電子表格和圖形中的表格之間創建實時鏈接來啟用同步更新。
- 數據提取：從對象中提取信息、塊和屬性，包括圖形信息。
- 動態塊：添加靈活性和智能到塊參照，包括更改形狀、大小或配置。
- 陣列：以環形或矩形陣列或沿著路徑創建和修改對象。
- 參數化約束：應用幾何約束和尺寸約束，從而保持幾何圖形之間的關系。
- 清理：通過簡單的選擇和對象預覽，一次刪除多個不需要的對象。
三維建模和可視化
- 實體、曲面和網格建模：使用實體、曲面和網格建模工具的組合創建設計的逼真三維模型。
- 三維導航（動態觀察、ViewCube、控制盤）：使用三維查看和導航工具動態觀察、回旋、漫游和圍繞三維模型飛行來展示您的設計。
- 視覺樣式：應用視覺樣式，控制邊的顯示、照明和三維模型的著色。
- 截面平面：使用實體、曲面、網格或區域創建截面平面以顯示橫截面視圖。
- 渲染：應用照明和材質，為三維模型提供真實外觀，以幫助傳達您的設計。
- 云渲染：在線渲染 3D 模型，而不會消耗本地計算機的處理能力或磁盤空間。
- 點云：附加由 3D 激光掃描儀或其他技術獲取的點云文件，用作設計的起點。
- 模型文檔：從三維模型生成二維圖形，包括基本視圖、投影視圖、截面視圖和局部視圖。
協作：
- PDF 文件：通過導入、導出或附加為參考底圖，來共享和重復使用 PDF 文件中的數據。
- DGN 文件：通過導入、導出或附加為參考底圖，來共享和重復使用 DGN 文件中的數據。
- DWG 比較：無需離開當前窗口即可比較兩個版本的圖形。
- 圖形集：查看、訪問、管理和繪制多個圖形作為圖形集。
- 參照和導入模型：將Navisworks模型作為參考底圖附加到圖形，然后從其他應用程序?qū)肽Ｐ汀?/span>
- 地理位置和聯機地圖：將地理位置信息插入到圖形中，并從聯機地圖服務顯示圖形中的地圖。
安裝和自定義
- 簡化安裝程序：通過更快、可自定義的安裝減少設置 AutoCAD 所花費的時間。
- 開始選項卡：通過新的 AutoCAD“開始”選項卡，您可以直接從主屏幕輕松訪問文件和其他有用內容。
- TrustedDWG 技術：當文件最后一次保存并非由 Autodesk 軟件完成時，TrustedDWG技術會提醒您可能存在不兼容情況。
- CUI 自定義：自定義用戶界面，以提高可訪問性和減少常見任務的步驟。
- 安全加載：指定在 AutoCAD 中運行可執行文件的安全限制來幫助保護免受惡意可執行代碼攻擊。
- 動作錄制器：錄制可作為動作宏進行重放的命令和輸入值。
- 系統變量監視器：對比首選值列表監視當前系統變量。通知?dú)馀萏嵝涯鞣N偏差情況。
- CAD 標準檢查器：定義和監視 CAD 標準，保持圖層、線型、文本和尺寸樣式一致。
- 應用程序編程接口 (API)：利用 ActiveX、VBS、AutoLisp、Visual LISP、ObjectARX、JavaScript 和 .NET 等技術控制圖形和數據庫。
- Autodesk App Store：使用經 Autodesk 批準的擴展程序來自定義您的軟件。
支持平臺
Windows：
- Windows 10
MacOS：
- Monterey v12（需要 Update 2022.2）
- Big Sur v11
- Catalina v10.15
- Mojave v10.14
