1. 概述
Ansys Exalto是功能強大的LVS后RLC提取軟件解決方案，使IC設計工程師能夠在簽核階段準確預測電磁耦合效應。

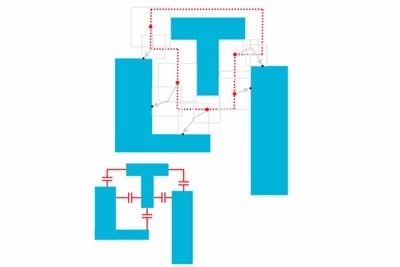

Exalto可以通過提取集總元件寄生效應并生成用于電，磁和基板耦合的準確模型來捕獲設計層次結構中不同模塊之間未知的串?dāng)_。Exalto與大多數LVS工具交互，并且可以補充您選擇的RC提取工具。
2. 功能特點
? 確定串?dāng)_的根本原因，包括電，磁和基板耦合
使用Exalto，您可以：
· 研究屬于不同設計層次結構級別的高復雜度網絡和模塊之間的串?dāng)_
· 將關鍵網絡/無源設備的完全耦合EM模型與電路其余部分的RC提取的網表組合到單個提取的視圖或網表中
· 使用不同的關鍵網絡集運行多個“假設”場景，而無需接觸測試臺原理圖
· 無論您提取部分布局還是整個布局，都可以自動將Exalto提取的模型反向注釋到原始原理圖或LPE提取的網表中
? 分析以前“太大而無法分析”的電路

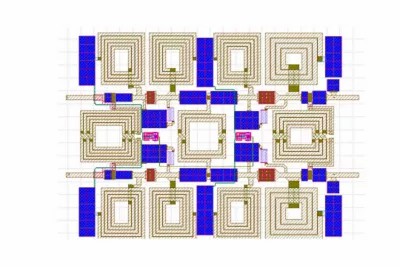

Exalto核心的Ansys建模引擎功能使您能夠輕松分析復雜的布局。使用Exalto中的“點擊”界面，可以輕松捕獲具有大型數字總線/控制信號的敏感RF電路之間的復雜耦合情況。
獨特的網表減少方法使輸出網表非常緊湊（與本地網表相比，元素和節點減少了90％以上），從而進一步擴展了可以使用Exalto解決的問題的規模。由于輸出網表太大而無法仿真，帶有附加的高頻選項的傳統RC提取器遇到了容量瓶頸。Exalto的網表減少可緩解此問題，并將其容量提高一個數量級。
? 高效的RLC提取引擎

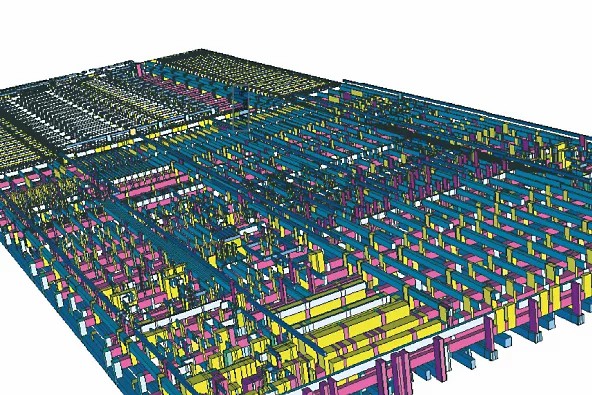

Exalto使用Ansys的建模引擎構建，該引擎是業內高效的電磁引擎。這意味著對600um X 400um的密集的7金屬層電網進行EM提取需要幾分鐘。功率放大器中所有螺旋線與關鍵數字線之間的耦合模型需要花費幾秒鐘的時間。
? 與任何第三方LVS和LPE工具的集成非常流暢
Exalto與第三方LVS工具（例如Cadence PVS，Mentor Graphics Calibre LVS和Synopsys ICV）無縫連接。Exalto輸出可以與Cadence Quantus QRC，Mentor Graphics Calibre PEX和Synopsys StarRC等??第三方LPE工具的輸出自動組合。Exalto還支持“提取的視圖”和“提取的網表”。
? 輸出模型支持所有電路分析
使用Exalto，您可以生成：
· 適用于AC，諧波平衡和SP分析的無源因果直流精確S參數模型
· 無源，因果和高度緊湊的RLC網表模型，適用于瞬態，射擊和噪聲分析
· 可以始終模擬的SPICE / SPECTRE格式的RLC網表
