企業簡介
美國MSC軟件公司于九十年代進入中國，在CAE發展伊始就在努力推動CAE技術在中國的普及。 其總公司美國MSC軟件公司成立于47年以前，并獲得了由美國航天局授予的原始契約，從而可以開展有限元分析（FEA）知名軟件Nastran的商業化工作（美國航天局的結構分析）。MSC開創了眾多科技，現在各行各業正在依靠這些科技進行行業分析，預測應力和應變，振動與動力學，聲學以及在我們的旗艦產品MSC.Nastran中的熱分析。
在公司悠久的歷史中，MSC已經開發或收購了其他很多知名的計算機輔助工程（CAE）技術應用，包括Patran，Adams，Marc，Dytran ，SimDesigner， SimManager，資訊工程，EASY5，Sinda和Fluid Connection等。我們正致力于新計算機輔助工程（CAE）工具以及這些新產品所包含的技術的不斷發展，技術主要包括MD Nastran，MD Adams SimXpert，能夠集成獨立計算機 輔助工程（CAE）工具的技術到統一的多學科的求解器和用戶環境中。這些"下一代"產品，因為包含多物理場和多學科互動，使工程師能夠改善他們的虛擬原型的準確性和可靠性。

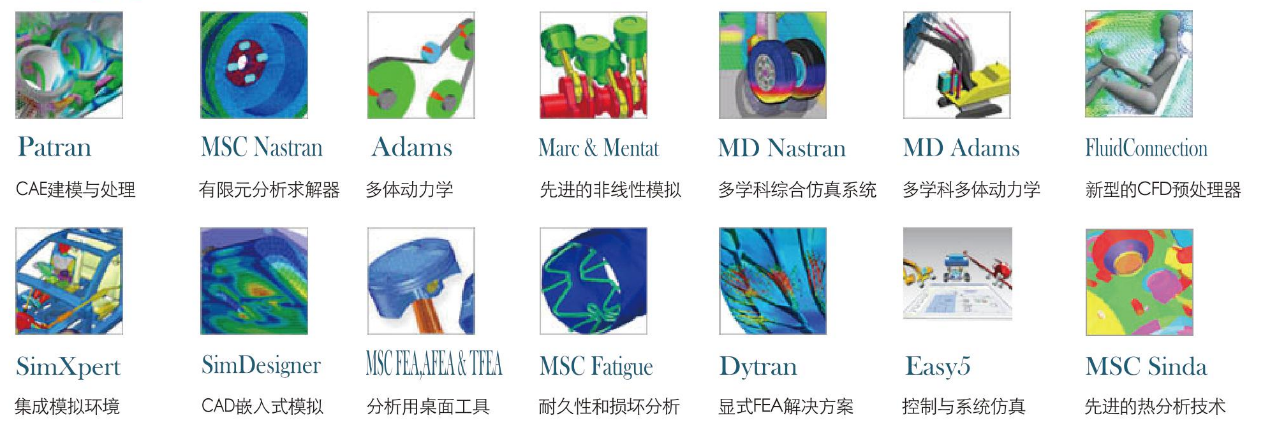

產品概覽
Marc功能齊全的非線性分析軟件，具有很強的結構分析能力。可以處理各種復雜的非線性問題-幾何非線性（大變形和大應變）、材料非線性和接觸非線性，其先進的并行計算能力能夠?qū)崿F(xiàn)超大模型的非線性計算。
Easy5 —流的控制/多學科系統級虛擬樣機建模分析軟件。Easy5是一個基于圖形的用來對動態系統迸行建模、分析和設計的軟件，其建模主要面向由微分方程、差分方程、代數方程及其方程組所描述的動態系統。模型直觀地由基本的功能性圖塊組裝而成，例如加法器、除法器、過濾器、積分器和特殊的系統級零件，如閥、執行器、熱交換器、傳動裝置、離合器、發動機、氣體動力模型、飛行動力模型等多種零件。分析工具包括非線性分析、穩態分析、線性分析、控制系統設計數值分析和圖表等。源代碼自動生成以滿足實時性的要求。
Dytran高速瞬態非線性動力學和瞬態流固耦合通用仿真工具，特別適用于高度非線性的動態分析，包括結構對結構的接觸撞擊、材料流分析、以及流體-結構藕合分析。Dytran也適用于模擬撞擊破裂、扳金成型、鍛造、安全氣囊充氣并與乘客的碰撞、船體撞擊毀損、飛機或葉片鳥擊分析、爆炸分析等，是集MSC公司兩個核心軟件MSC.DYNA和MSC.PISCES之大成，開高度非線性、流體-結構耦臺、瞬態動力響應仿真商用軟件之先河的主流產品。
MSC Fatigue是MSC.Software公司與英國謝非爾德nCode國際公司（nCode International）緊密合作的基礎上發展起來的疲勞分析軟件。在產品設計階段使用MSC.Fatigue，可在設計制造過程之前進行疲勞分析，并為集成的壽命管理創造一個MCAE環境，真實地預測產品的壽命，降低生產原型機和進行疲勞壽命測試所帶來的巨額開銷.MSC.Fatigue已經使世界眾多的知名公司和企業從中獲得巨大的經濟效益。涉及從空間站、飛機發動機到汽車、鐵路，從空調、洗衣機等家電產品到電子通訊系統，從艦船到石油化工，從內燃機、核能、電站設備到通用機械制造等各個領域。早期疲勞分析可提高產品的可靠性，增強客戶對產品性能的信心，同時也可減少售后保修維護等費用，避免產品招回等難以預計的嚴重后果。
Patran集成的并行框架有限元前后處理器，針對各種不同的設計分析，提供一個全開放性的CAE環境。Patran是世界公認的新一代前后處理系統，它結合了幾何造型整合、有限元素模型建立、以及仿真分析和結果評估能力，常被用來仿真產品的性能，并早在設計/制造實體模型測試前，即找出可能發生的問題并解決問題，提高產品的競爭力。
Flight Loads擁有飛行載荷及氣動仿真系統，可直接滿足飛行器設計人員的需求，進行靜動氣彈分析，并獲得詳細結構設計和分析所需的準確外載荷數據。
FEA&AFEA結構分析及前后處理軟件包，MSC.FEA是MSC.Patran和MSC.Nastran合成的一個軟件包，前后處理利用MSC.Patran，求解器為知名的結構分析軟件MSC.Nastran。MSC.AFEA是MSC.Patran和MSC.Marc合成的一個軟件包，兩者無縫集成，網絡浮動。前后處理利用MSC.Patran，求解器為知名的結構分析軟件MSC.Marc.分析功能齊全，界面操作方便，大大提高仿真效率。
Fluid Connection是理想的適用于自動實現CFD仿真流程的前處理環境，可大大提升產品研發的效率。它與現有的工程軟件一同工作（不是取代），并支持各種主流的CAD和CFD軟件。Fluid-Connection的創新性和突出價值在于抽象模型（Abstract Model）的理念和網格的自動劃分相結合，很大程度地降低了無效工作。抽象模型的創建和測試一般由CFD專家完成。軟件自動地將這些模型加載到CAD上，不需要分析專家的過多干預，也就是說，當通過CFD分析后CAD模型需要變化時，CAD設計師可以方便地進行操作。
MSC Sinda軟件原是美國Network Analysis，Inc公司的產品，是目前世界上權威的系統熱設計和熱分析軟件。它來源于美國航天工業，已有近四十年的研發歷史。主要用于溫度場和熱控制計尊，是基于集總參數和熱阻-熱容節點網絡，采用有限差分?jǐn)?shù)值方法設計開發的專業熱分析軟件，包括大量計算求解器、庫函數和開放式的用戶開發環境。20多年來，成功地解決了航天、汽車和電子學領域中的復雜的熱技術難題。該軟件自1982年起成為美國工業標準以來，已廣泛應用于全球數百家公司（包括美國NASA. Lockhood. Boeing. Chrysler和TRW等知名企業或部門），并于1996年進入中國。目前已成功地應用于我國載人航天工程和多顆衛星、載荷的熱設計。
MD Nastran
什么是MD Nastran
Nastran是美國國家航空航天局（National Aeronautics and Space Administration ，簡稱 NASA ，又稱美國宇航局）為適應各種工程分析問題而開發的多用途有限元分析程序。這個系統稱為NASA Structural Analysis System ，命名為Nastran。20世紀60年代初，美國宇航局為登月需要，決定使用有限元法開發大型結構分析系統，并能在當時所有大型計算機上運行。MacNeal-Scherndler Corporation（即MSC公司）是開發小組主要成員。長期以來MSC.Nastran已成為標準版的Nastran，是全球應用廣泛的分析程序之一。
為了迎合企業準確充分地模擬產品的真實性能的需求，結合當今計算方法、計算機技術的新發展，從2001年以來，投入了大量的研發力量進行MD技術研發，在2006年成功發布了新一代的多學科仿真工具M(jìn)D Nastran，在繼承原有MSC Nastran強大功能的基礎上，陸續集成了 Marc、Dytran、 Sinda、Dyna和Actran等知名軟件的先進技術，大大增強了非線性、顯式非線性、熱分析、外噪聲分析等功能。
MD Nastran軟件功能
基本功能
MD Nastran的基本模塊支持各種材料式的線性分析，包括：均質各向同性材料、正各向異性材料、各向異性材料和隨溫度變化材料等。
動力學分析
結構動力學分析是MD Nastran的主要強項之一，它具有其它有限元分析軟件所無法比擬的強大分析功能。MD Nastran動力學分析功能包括時間域的瞬態響應和頻率域的頻率響應分析，方法有直接積分法和模態法，同時考慮各種阻尼如結構阻尼、材料阻尼和模態阻尼效應的作用。MD Nastran動力學響應分析可以準確預測結構的動力特性，大大提高虛擬產品開發的成熟度，改善物理樣機的產品品質。
流?固耦合和聲場分析
流-固耦合分析主要用于解決流體（含氣體）與結構之間的相互作用.主要應用在汽車NVH、列車車輛和飛機客胞等的內噪音預測分析，以及考慮流體質量影響的流體中結構，如艦船的模態特性分析等。MD Nastran中擁有多種方法求解完全的流-固耦合分析問題。
MSC ADAMS
ADAMS，即機械系統動力學自動分析（Automatic Dynamic Analysis of Mechanical Systems），該軟件是美國MDI公司（Me chanical Dynamics Inc.）開發的虛擬樣機分析軟件。目前，ADA-MS已經被全世界各行各業的數百家主要制造商采用。根據1999年機械系統動態仿真分析軟件國際市場份額的統計資料，ADAMS軟件銷售總額近八千萬美元，占據了51%的份額，現已經并入美國MSC公司。
軟件應用
ADAMS軟件使用交互式圖形環境和零件庫、約束庫、力庫，創建完全參數化的機械系統幾何模型，其求解器采用多剛體系統動力學理論中的拉格郎日方程方法。建立系統動力學方程，對虛擬機械系統進行靜力學、運動學和動力學分析，輸出位移、ADAMS軟件的仿真可用于預測機械系統的性能、運動范圍、碰撞檢測、峰值載荷以及計算有限元的輸入載荷等。
ADAMS一方面是虛擬樣機分析的應用軟件，用戶可以運用該軟件非常方便地對虛擬機械系統進行靜力學、運動學和動力學分析。另一方面又是虛擬樣機分析開發工具，其開放性的程序結構和多種接口，可以成為特殊行業用戶進行特殊類型虛擬樣機分析的二次開發工具平臺。ADAMS軟件有兩種操作系統的版本：UNIX版和Windows NT/2000版。在這里將以Windows 2000版的ADAMS 12.0為藍本進行介紹。
ADAMS軟件模塊
ADAMS軟件由基本模塊、擴展模塊、接口模塊、專業領域模塊及工具箱5類模塊組成。用戶不僅可以采用通用模塊對一般的機械系統進行仿真，而且可以采用專用模塊針對特定工業應用領域的問題進行快速有效的建模與仿真分析。
Adams
Adams是全球運用廣泛的機械系統仿真軟件，用戶可以利用Adams在計算機上建立和測試虛擬樣機，實現事實再現仿真，了解復雜機械系統設計的運動性能。
MD Adams（MD代表多學科）是在企業級MSC SimEnterprise仿真環境中與MD Nastran相互補充，提供了對于真雜的工程分析的完整的仿真環境，SimEnterprise是當今完整的集成仿真和分析技術。
MD Adams/Car
應用MD Adams/Car，技術團隊可以快速建立和測試整車和子系統的功能化虛擬樣車。這可以幫助在車輛研發過程中節省時間、降低費用和風險，提升新車設計的品質。通過MD Adams/Car的仿真環境，汽車工程師們可以在虛擬環境中對于不同的路面、不同的實際條件反復測試他們的設計。從而得到滿意的結果。MD Adams/Car包含許多的功能模塊用于多學科仿真。
Multidiscipline Value多學科價值
多學科的價值在于大大地拓廣了數字分析的能力，MSC的MD技術是優化的涵蓋跨學科/多學科的集成，可以充分利用現有的高性能計算技術解決更大規模的問題。多學科技術聚焦于提升仿真效率、保證設計初期設計的有效性、提升品質、加速產品投放市場。
